Mise en service (réglage de base)
9. Mise en service (réglage de base)
9.1. Butées dans le servomoteur fraction de tour
Information
44
SQ 05.2 SQ 14.2/SQR 05.2

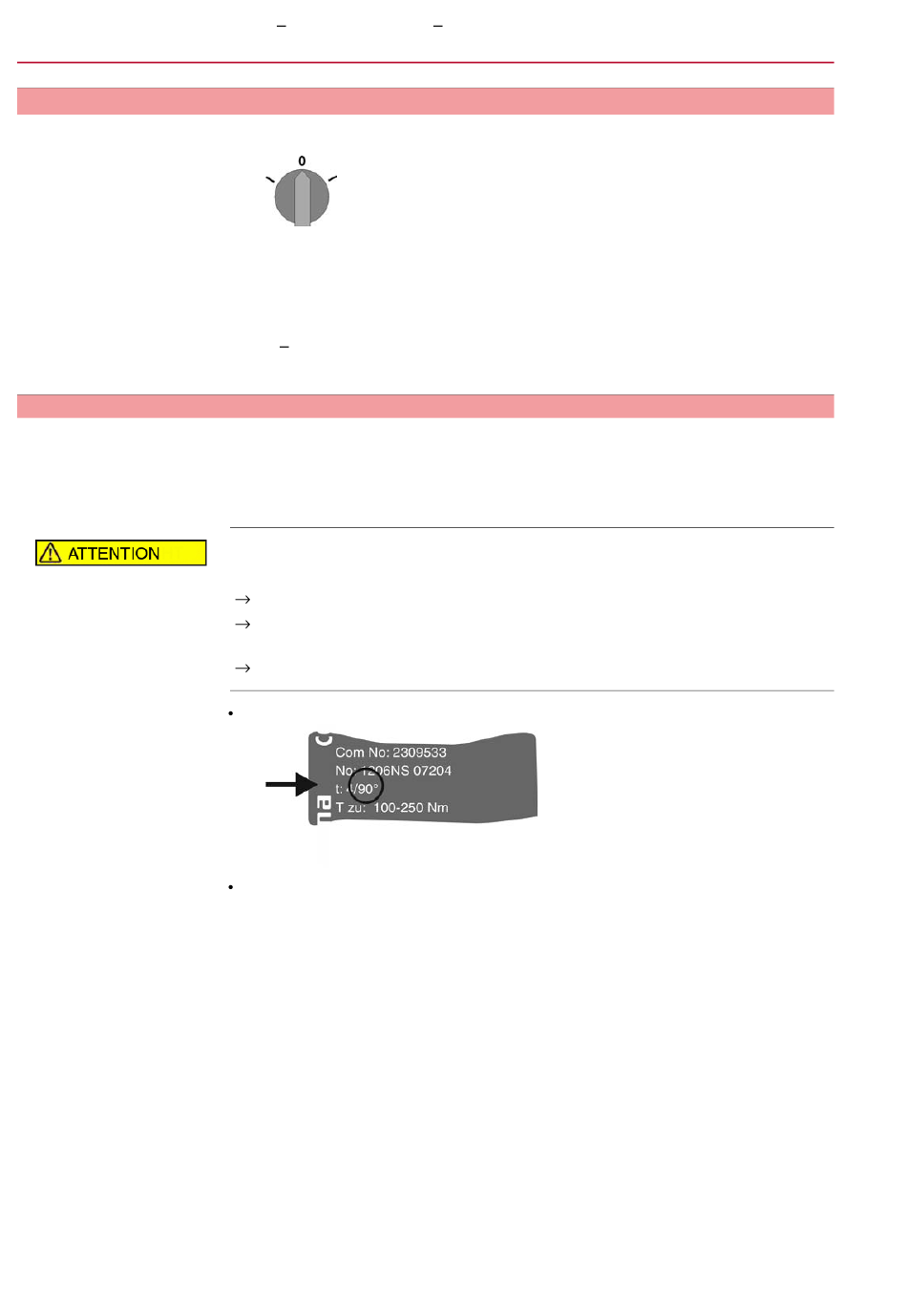

1. Régler le sélecteur sur position 0 (ARRET).
Information : Le sélecteur n'est pas un sectionneur du réseau. En position 0
(ARRET), le servomoteur ne peut pas être manœuvré. Néanmoins, la tension
de l'alimentation est maintenue.
2. Brancher l'alimentation électrique.
Information : Respecter le temps de réchauffe lors de températures inférieures
à 20 °C.
3. Effectuer les réglages de base.
Les butées internes limitent l'angle de rotation. Elles protègent la vanne lors d'une
panne des contacts fin de course.
Généralement, le réglage des butées est réalisé par le robinetier avant l'installation
de la vanne dans la tuyauterie.
Parties ouvertes et tournantes (papillon/tournant sphérique) sur la vanne !
Compressions et dommages par vanne ou servomoteur.
Le réglage des butées ne doit être réalisé que par du personnel qualifié.
Ne jamais retirer les vis de réglage [2] et [4] entièrement pour éviter l'écoulement
de graisse.
Respecter la mesure T
L'angle de rotation, réglé en usine, est indiqué sur la plaque signalétique :
L'ordre du réglage dépend de la vanne :
- Recommandation pour robinets papillon : régler en premier la butée de
position finale FERMEE.
- Recommandation pour robinets à tournant sphérique : régler en premier
la butée de position finale OUVERTE.
SQR 14.2 Unité de commande : électronique (MWG)
AC 01.2 Non-Intrusive Foundation Fieldbus
.
mini.
