3. INSTALACIÓN
Entrega de la Unidad
•Para realizar un servicio de transporte de alta calidad de los fan coils retirados de las instalaciones de producción
de Daikin, es necesario empaquetarlos adecuadamente y realizar los controles necesarios sobre la unidad.
•Acto seguido a la entrega, compruebe todos los productos cuidadosamente. Si observa algún daño en ellos,
indique dicho estado en la factura de transporte y para demostrar el daño producido, por favor, solicite un ob-
servador del transportista. Dicha solicitud puede realizarse por teléfono o en persona, comprobando siempre la
constancia del daño ocurrido en su factura.
del transportador. Para poder reclamar debe cumplimentar el informe correspondiente y el transportista ha de
remitir una copia de dicho informe a la empresa transportista haciendo entrega del informe original al destina-
tario para su conservación por este último.
Colocación de la Unidad
PARED
B
AVISO!
1. Haga las siguientes comprobaciones antes de la instalación y operación de la unidad.
2. Asegúrese de tener un espacio adecuado para la instalación y el mantenimiento de la unidad.
Por favor, consulte el tamaño de la unidad y el diagrama de conexión. (Figura 2: Muestra
el espacio mínimo requerido alrededor de la unidad.)
4. Asegúrese de que las varillas de soporte pueden soportar el peso de la unidad.
5. Para un buen funcionamiento y descarga de agua condensada, la instalación de la unidad se
debe realizar en posición horizontal.
6. La presión estática externa del canal, ha de estar dentro del rango de presión estática del
diseño.
7. El/los instalador/es debe/n proporcionar todas las válvulas de servicio en acorde con las
normas y regulaciones locales.
8. Antes de realizar cualquier operación de instalación y mantenimiento, compruebe que el
interruptor principal de la unidad esté en posición de apagado.

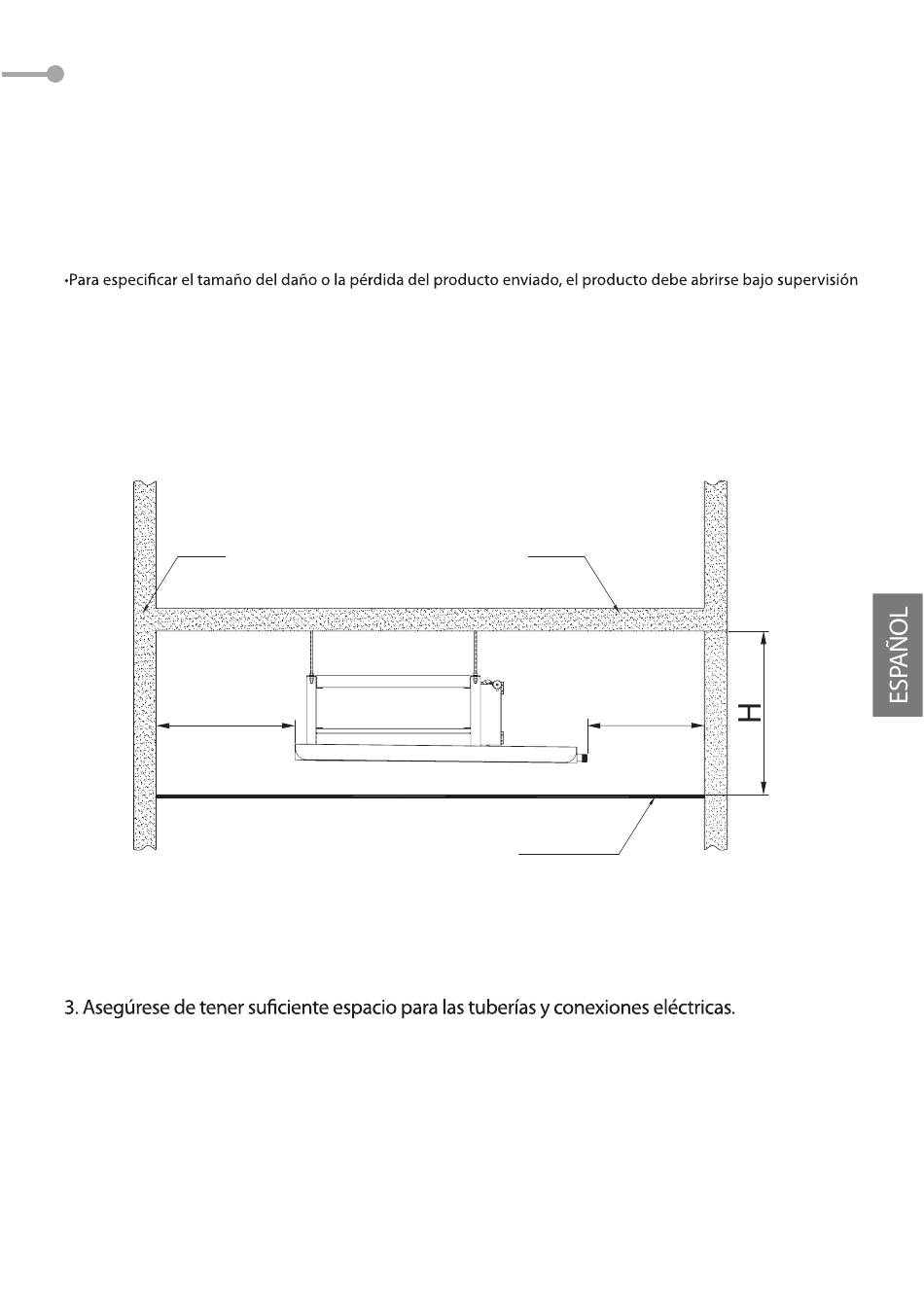

A ≥ 400 mm B ≥ 200 mm H ≥ 400 mm
Figura 2
89
TECHO
A
TECGO FALSO
