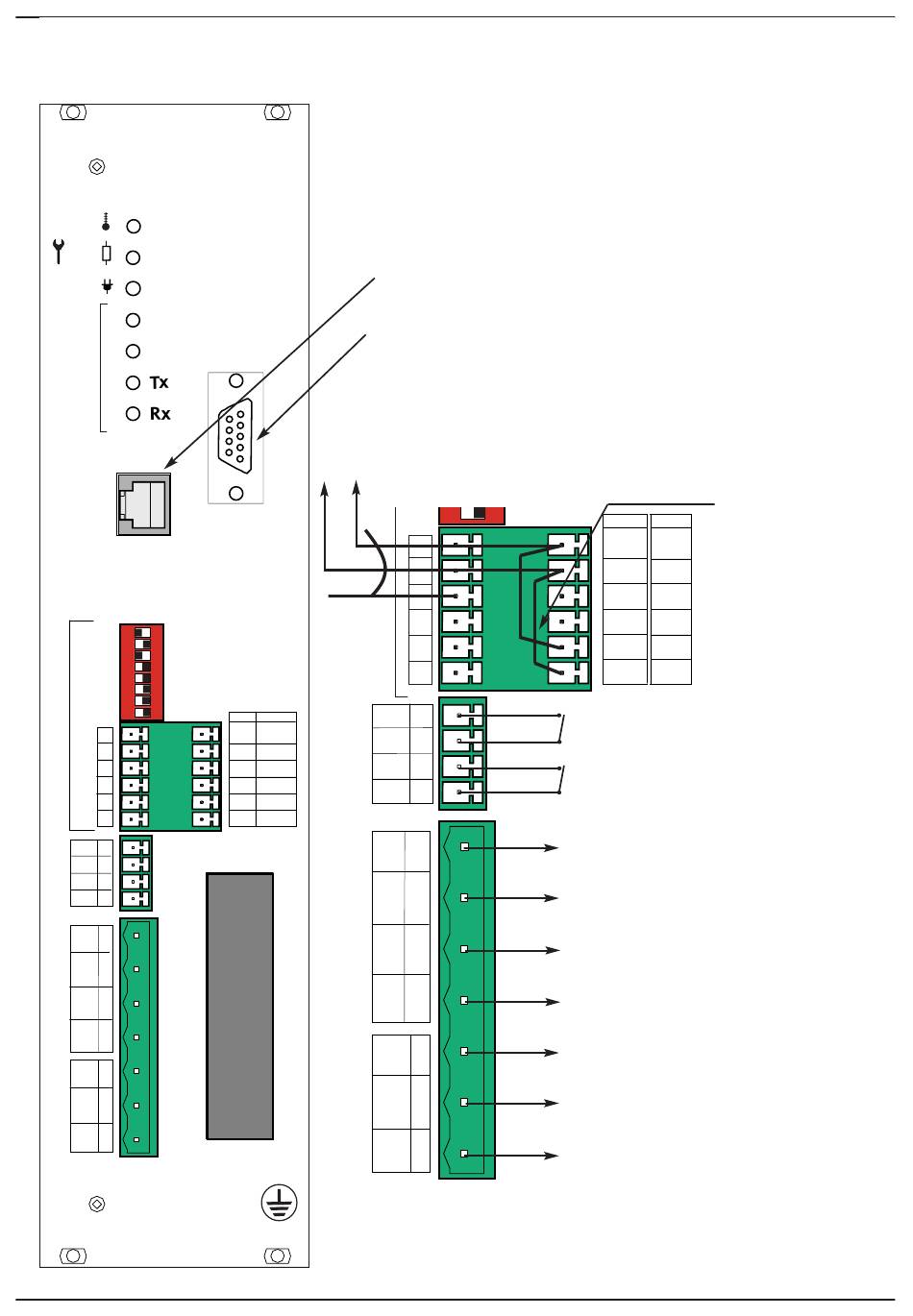

2.2. Câblage de configuration / commande
Q7000
- T° / Disable
/
GRF / DLF
ON
Network Status
Modele Status
iTools
1
2
3
4
5
Speed & Address
6
7
8
91
92
93
94
95
96
64
ENA
Digital
61
0VD
60 input
FAN
61
0VD
1a
71
1b
72
Output
Relays
2a
73
2b
74
7
Aux
Vaux 15
0V 18
EN 60947-4-3
Manuel Utilisateur Q7000
Câblage de la communication
numérique RS 485 pour les
protocoles ModBus et ProfiBus
COM. User
DN MOP / PFP
V- B
CAN_L A
Shield GND
CAN_H 5VP
V+ BTB
NC BTA
Prise RJ 11 pour le connecteur de Configuration
(iTools) utilisant le protocole ModBus uniquement.
Connecteur DB9 compatible avec un
connecteur ProfiBus de type 'Fast Connect'
8
91
92
93
94
95
96
ENA 64
0VD 61
FAN 60
0VD 61
1a 71
1b 72
2a 81
2b 82
7
Vaux 15
0V
18
Note :
La connexion pour le protocole
DeviceNet se fait suivant la
Norme en vigueur.
Polarisation du bus
DVN MOP / PFP
de communication,
V- B
se faisant sur le
CAN_L A
dernier appareil
Shield GND
(esclave) du bus de
CAN_H 5VP
communication.
BTB
V+
BTA
NC
Contatct sec d'inhibition -
arrêt de conduction
Contatct sec, capteur de pression
Sorties pour Relais d'alarme 1
Sorties pour Relais d'alarme 2
NC
Alimentation externe de l'électronique
(alimentation auxiliaire) en 24 V, 115 V
ou 230 V, suivant le code produit.
La borne 18 doit être connectée au
neutre du réseau externe ou la deuxième
phase (si alimentation entre 2 phases).
