6.3 RACCORDEMENT DES ENTREES ANALOGIQUES
Une ou trois entrées analogiques, selon modèle :
Alimentation
6.4 RACCORDEMENT DES ENTREES TOR / COMPTAGES
6.5 CORDONS : MAC/PC OU MAC/MODEM
Câble de liaison RS232 MAC / PC
MAC
Pin
1
2
3
4
5
Fiche 5 pts mâle SUB D 9 pts femelle
PARATRONIC - Rue des Genêts - Zone Industrielle - 01600 REYRIEUX - FRANCE
Tel: +33 (0)4 74 00 12 70 – Fax: +33 (0)4 74 00 02 42 - E-mail: info@paratronic.fr - WEB: http://www.paratronic.fr

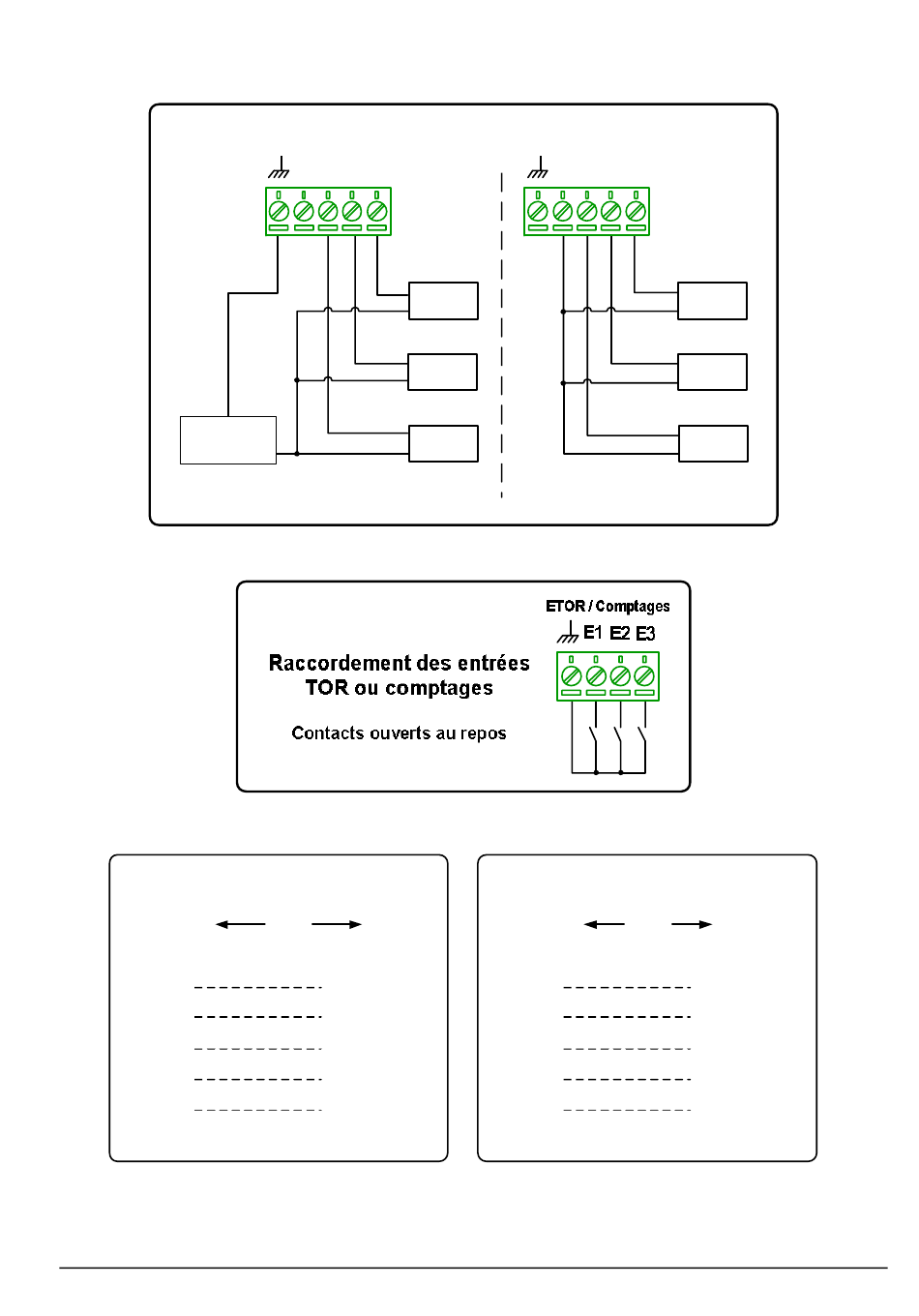

Raccordement des entrées analogiques
E Analogiques 4-20mA
+
I1 I2 I3
M
+
M
+
0V
M
+
+
Alimentation externe
VERS
PC
Pin
7
RTS
5
GND
4
DTR
3
TX
2
RX
E Analogiques 4-20mA
+
I1 I2 I3
+
Capteur
4-20 mA
Capteur
4-20 mA
Capteur
4-20 mA
Alimentation
délivrée par le MAC
Câble de liaison RS232 MAC / modem
MAC
Pin
1
2
3
4
5
Fiche 5 pts mâle SUB D 9 pts mâle
M
Capteur
4-20 mA
+
M
Capteur
4-20 mA
+
M
Capteur
4-20 mA
+
VERS
Modem
Pin
9
RI
5
GND
1
CD
2
TX
3
RX
I151F - 0114
6/10
