24. Timer (option)

24.1 Fonctions des LED de diagnostic (timer)

42
La carte du timer sert à augmenter le temps de manœuvre, soit sur la tota-
lité ou une partie de la course.
Exemple :
Pour éviter des coups de bélier dans de longues tuyauteries, le mode pas à
pas peut être sélectionné pour toute partie de la course
.
A la place de la carte interface, le timer est intégré dans la commande de
.
servomoteur AUMA MATIC.
Il n'est pas possible de combiner le timer et le positionneur.

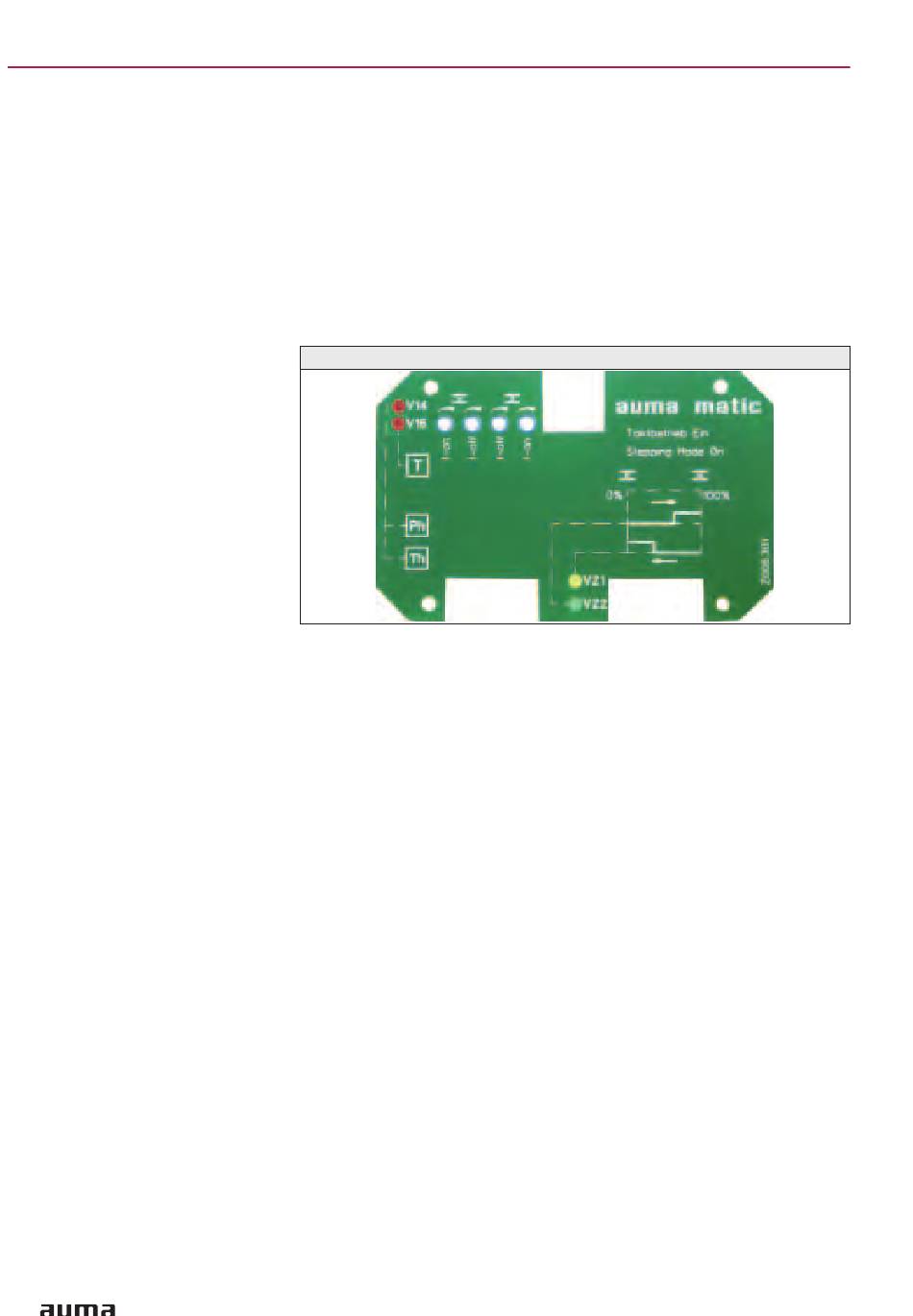

Figure 38 : Platine protectrice du timer A1.6
V14 est allumée : Perte de phase et/ou protection de moteur déclenchée,
remise à zéro à l'aide du sélecteur en position III sur la
commande locale.
V15 est allumée : Défaut de couple : Le couple de coupure a été dépassé
avant d'atteindre la position finale.
V21 est allumée : Mode pas à pas en direction de manœuvre
FERMETURE est activé.
V22 est allumée : Mode pas à pas en direction de manœuvre
OUVERTURE est activé.
