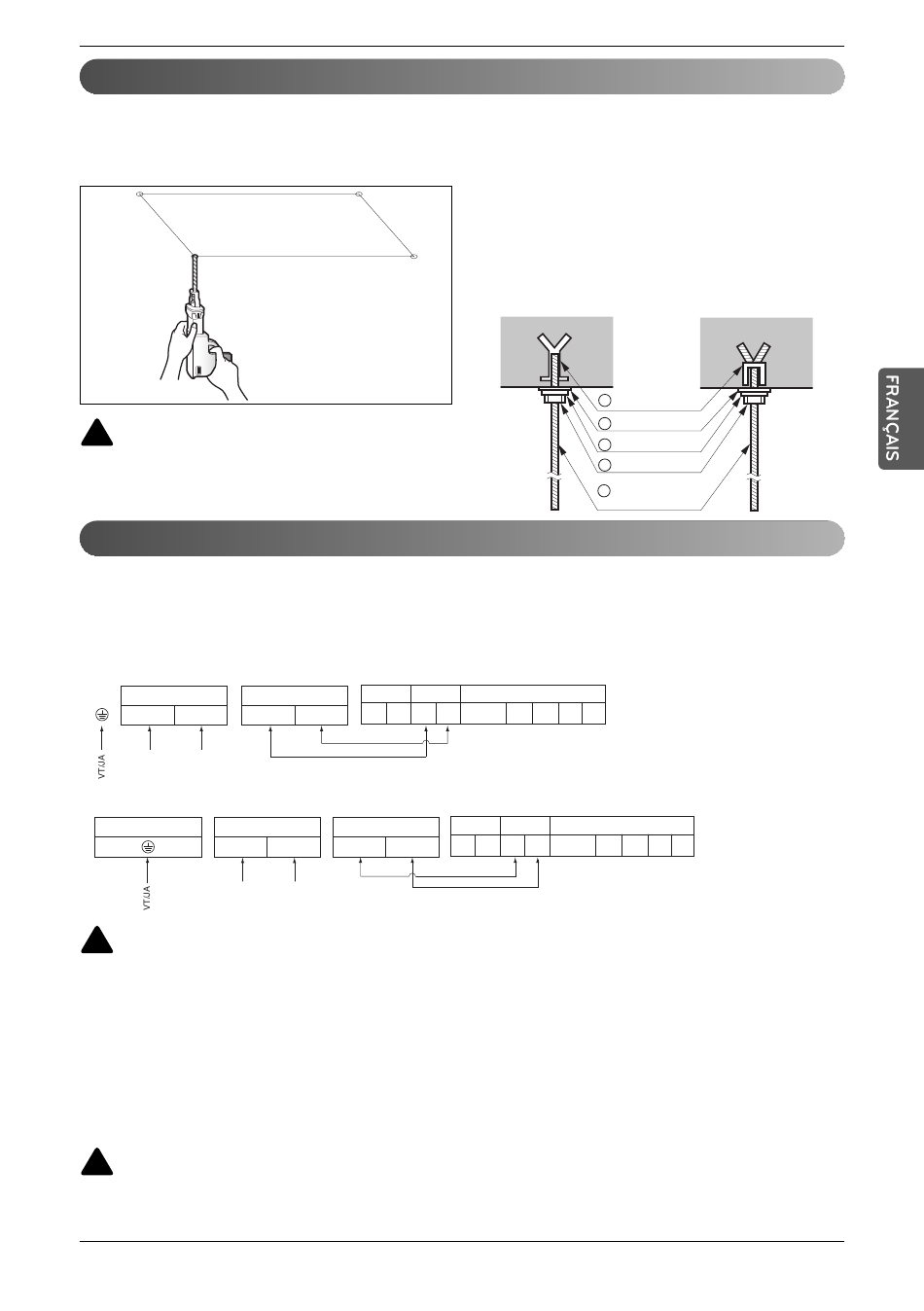

Installation de l'unité intérieure
• Sélectionnez et marquez la position des boulons de
fixation.
• Percez le trou d'ancrage au plafond.
!
ATTENTION
Serrez l'écrou et le boulon pour empêcher
l'unité de tomber.
Branchements électriques
Branchez individuellement les fils sur les bornes de la carte de commande suivant le raccordement de
l'unité extérieure.
• Assurez-vous que la couleur des fils de l'unité extérieure et le numéro des bornes correspondent à
ceux de l'unité intérieure.
BR (châssis)
Plaque de bornes de l'unité intérieure
Plaque de bornes de l'unité intérieure
L(L1)
L(L2)
ENTRÉE D'ALIMENTATION
DE L'UNITÉ INTÉRIEURE
B8 (châssis)
Plaque de bornes de l'unité intérieure
Plaque de bornes de l'unité intérieure
L(L1)
ENTRÉE D'ALIMENTATION
DE L'UNITÉ INTÉRIEURE
!
AVERTISSEMENT
Assurez-vous que les vis des bornes sont bien serrées.
Fixation des câbles
1) Disposez les deux câbles d'alimentation sur le panneau de commandes.
2) Tout d'abord, fixez le collier en acier à l'aide d'une vis à l'emplacement intérieur du panneau de commandes.
3) Pour les modèles avec refroidissement, fixez fermement l'autre côté du collier à l'aide d'une vis. Pour les
modèles en pompe à chaleur, posez le câble de 0.75 mm
d'une attache en plastique à l'autre emplacement du panneau de commandes.
!
ATTENTION
Le cordon d'alimentation raccordé à l'unité doit être sélectionné conformément aux
spécifications suivantes.
Unité extérieure Unité intérieure
3
4
IDU
IDU
SODU SODU
Plaque de bornes de l'unité intérieure
L(L2)
3
4
• Insérez l'élément d'ancrage et la rondelle dans les boulons
de suspension pour fixer les boulons de suspension au
plafond.
• Serrez fermement les boulons de suspension à l'élément
d'ancrage.
• Fixez les plaques d'installation aux boulons de suspension
(réglez le niveau approximativement) à l'aide des écrous,
des rondelles plates et des rondelles élastiques.
Ancienne
construction
1 Élément d'ancrage
2 Rondelle plate
3 Rondelle élastique
4 Écrou
5 Boulons de
suspension
Commande centralisée
Unité
extérieure
INTERNET
DRY1 DRY2 GND
12 V
Unité extérieure Unité intérieure
Commande centralisée
SODU SODU
IDU
IDU
INTERNET
DRY1 DRY2 GND
2
(câble le plus fin) sur le collier et serrez-le à l'aide
Installation
Nouvelle
construction
Unité
extérieure
12 V
Manuel d'installation 15
