Capteur d'inondation
4 Informations destinées aux électriciens spécialisé
4.1 Montage et raccordement électrique
Montage du capteur de fuite

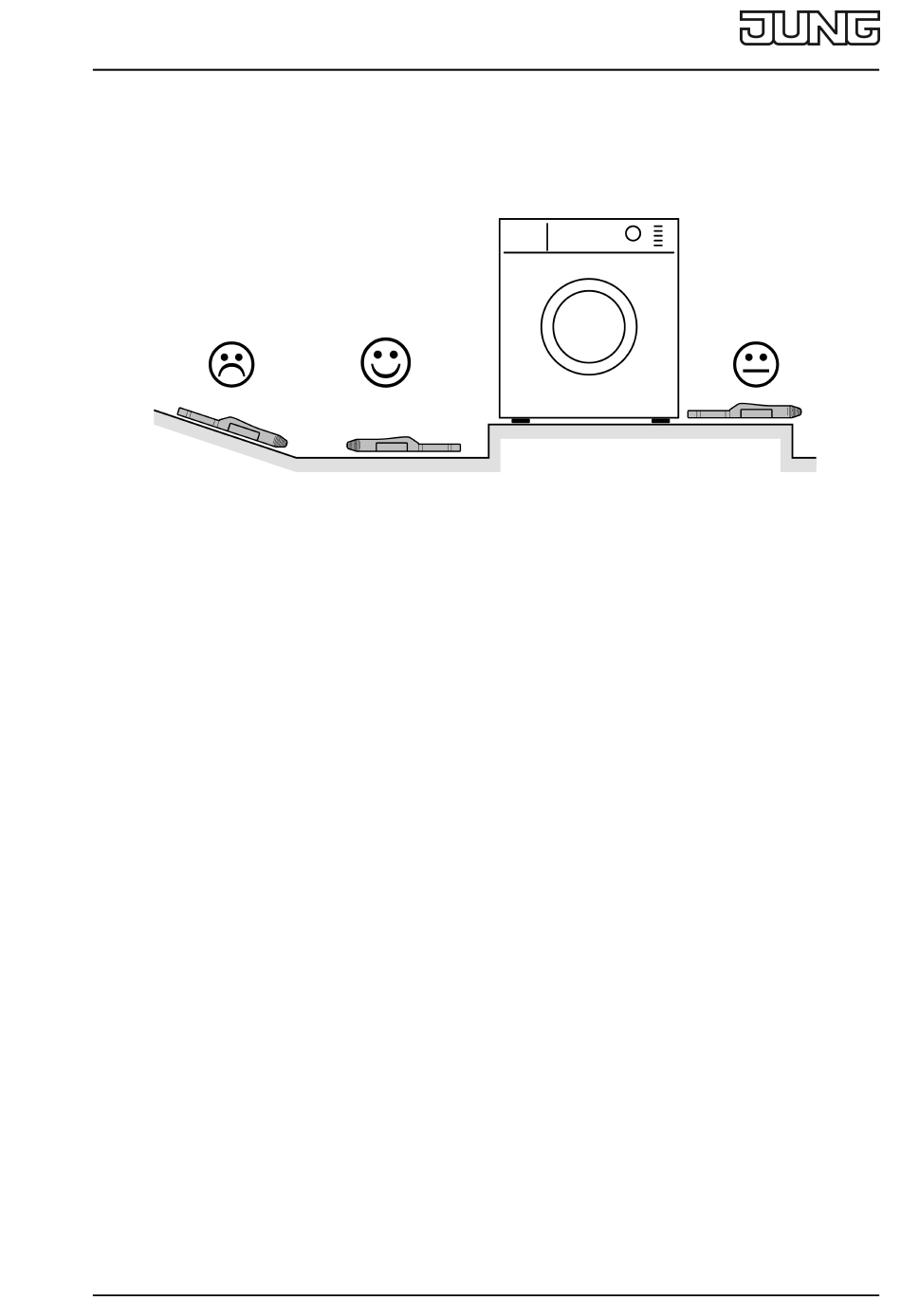

Figure 3: Emplacements de montage adaptés et inadaptés
i Ne pas placer l'appareil sur des surfaces pentues, des endroits surélevés ou des socles (fi-
gure 3).
Rechercher un emplacement de montage adapté permettant une détection précoce des écoule-
ments d'eau.
o
Ne pas placer l'appareil directement sur la surface à surveiller. La surface du capteur (3)
doit pointer vers le bas.
o
Fixer l'appareil au niveau de sa surface d'appui, par ex. grâce à un raccordement par vis.
i L'orifice de ventilation (4) ne doit pas être utilisé pour fixer l'appareil.
i Pour un fonctionnement irréprochable, le fluide doit pouvoir atteindre la surface du capteur
(3).
i Ne pas fixer l'appareil sur le support au moyen d'une masse de scellement (silicone, acry-
lique ou produit similaire).
o
Fixer le câble de raccordement, par ex. avec des cavaliers.
i L'orifice de ventilation (4) prend en charge la fonction de capteur et doit être exempt de sa-
letés.
82595823
j0082595823
3/5
24.05.2018
