Sensus Mbus Guide D'utilisation page 3

3. Racordement électrique
Le câble mbus est à raccorder sur les bornes 24 et 25 du bornier de connexion se trouvant
sur le module.
• Raccordement Mbus
Numéro de bornier
24
25
• Autres raccordements
Numéro de bornier
5
6
7
8
50
51
52
53
3
Important : Il n'y a pas de polarité à respecter

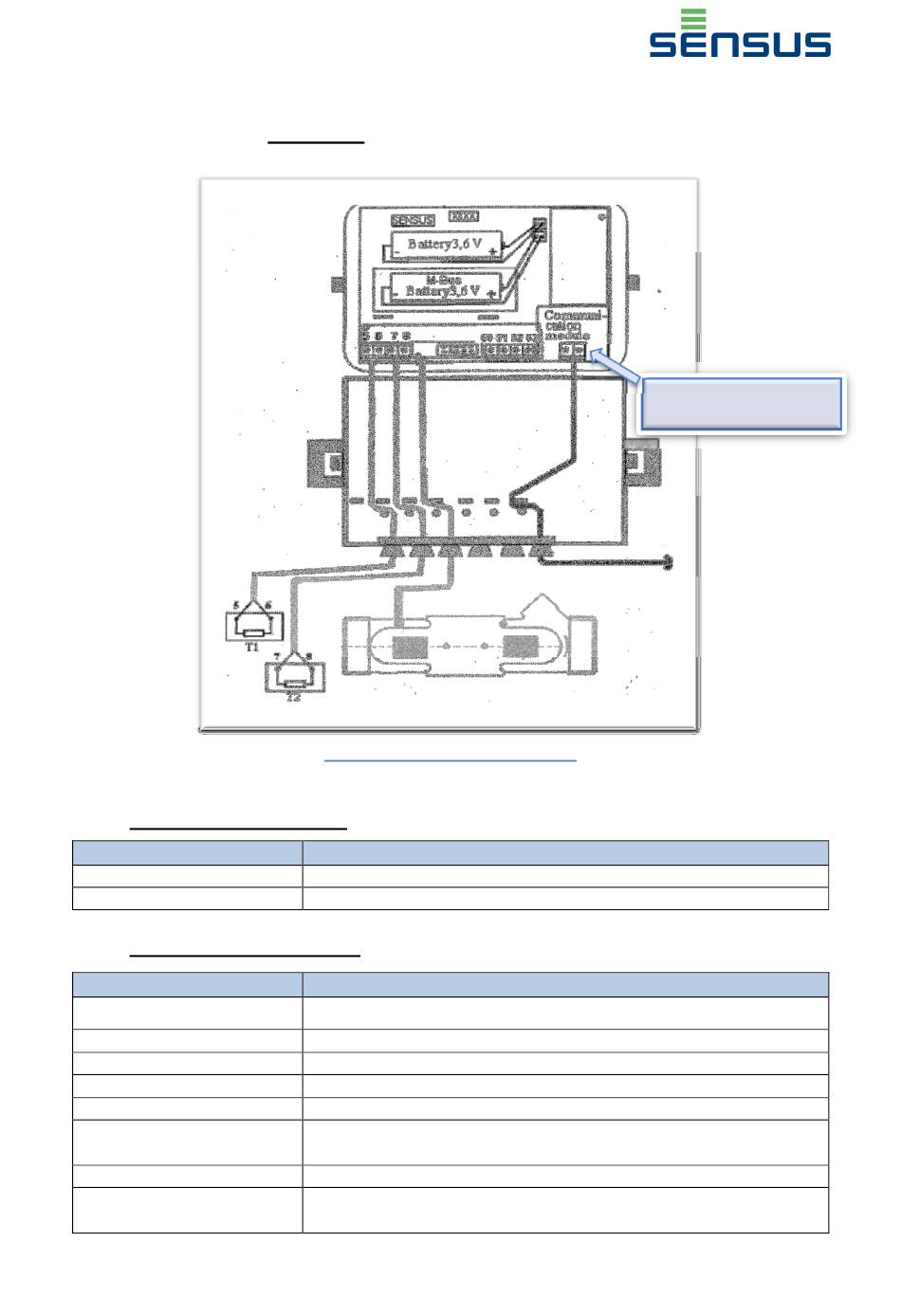

Figure 2 : raccordement électrique
Sortie Mbus (sur module Mbus)
Sortie Mbus (sur module Mbus)
Sonde aller (Sonde chaude) T1
Sonde aller (Sonde chaude) T1
Sonde retour (Sonde froide) T2
Sonde retour (Sonde froide) T2
GND pour 2 ème entrée ou sortie impulsion
2 ème entrée ou sortie impulsion ( In/Out2)
GND pour 1 ère entrée ou sortie impulsion
1 ère entrée ou sortie impulsion ( In/Out1)
Description
Description
(sortie volume en mode test)
(sortie énergie en mode test)
LH carte Mbus pollustat - version 1
Raccordement Mbus
Bornes 24, 25
Vers réseau Mbus
