ULTRAGRAPH PRO FBQ6200/FBQ3102/FBQ1502 Manuel d'utilisation

2. Commandes et Connexions

2.1 Face avant

Dans ce chapitre, nous présentons les différents éléments constitutifs de
votre égaliseur et décrivons en détail toutes les commandes et connexions.
Ces explications sont accompagnées de conseils d'utilisation. Les trois égaliseurs
disposant d'une architecture identique, nous commençons par la description
des commandes et connexions communes aux FBQ1502, FBQ3102 et FBQ6200.
Le FBQ6200 possède des fonctions supplémentaires présentées en fin de chapitre.
(1) L'AFFICHEUR DE NIVEAU indique le niveau des signaux et permet de
visualiser et d'éviter l'apparition d'éventuelles surcharges. L'afficheur indique
le niveaux d'entrée ou de sortie selon la position de la touche I/O METER IN/
OUT (2) . La LED rouge CLIP s'allume à environ +18 dB, soit 3 dB sous le point
de saturation.
L'afficheur de niveau du FBQ1502 indique uniquement les niveaux de sortie.
Attention : un niveau d'entrée élevé conjugué à des amplifications de
fréquences extrêmes peuvent faire saturer l'appareil. Si c'est le cas,
réduisez le niveau d'entrée à l'aide du potentiomètre INPUT.
(2)
(1)
(4)
(5)
(3)
(1)
(4) (5)
(6)

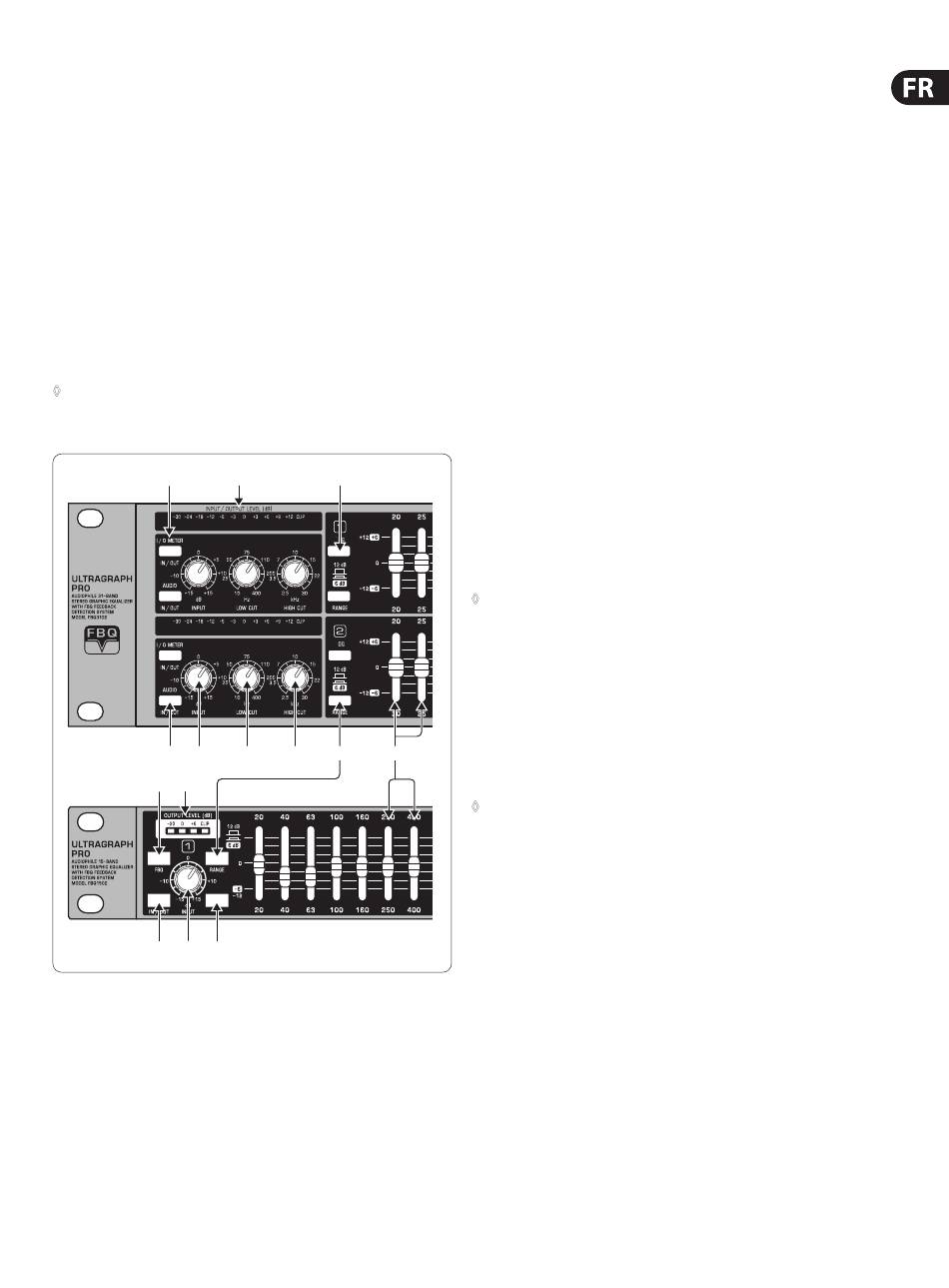

Fig. 2.1 : Les commandes en face avant des FBQ3102 (haut) et FBQ1502 (bas)
(3)
(6)
(7)
(8)
(9)
(2) La touche I/O METER IN/OUT assigne alternativement le signal de l'entrée
ou de la sortie à l'afficheur de niveau. Lorsqu'elle est enfoncé, l'afficheur
représente le niveau de sortie. Le FBQ1502 ne dispose pas de cette touche.
(3) Enfoncez la touche FBQ pour activer le système d'identification de larsens.
La bande contenant la fréquence d'accrochage est indiquée par la LED
plus lumineuse de son fader. Toutes les autres LED brillent avec moins
d'intensité. Pour supprimer le larsen, il vous suffit alors de réduire le niveau
de la bande de fréquences en question jusqu'à ce que la LED reprenne une
intensité normale.
(4) La touche AUDIO IN/OUT permet d'activer ou désactiver la section
d'égalisation complète. Sur le FBQ1502, cette fonction est contrôlée
automatiquement. Sur les FBQ3102 et FBQ6200, il s'agit d'un bypass par
relais. Il relie directement les entrées et sorties de l'appareil dès que la
touche est relâchée ou que l'appareil est hors tension. Utilisez la touche
AUDIO IN/OUT pour comparer le signal traité au signal brut.
(5) On définit le niveau d'entrée avec le potentiomètre INPUT. Il possède une
plage de réglage de -15 à +15 dB.
(6) Le potentiomètre LOW CUT détermine la fréquence de coupure inférieure de
l'ULTRAGRAPH PRO. On choisit la fréquence du filtre coupe-bas (18 dB/oct.)
entre 10 et 400 Hz. En position 10 Hz, le filtre n'affecte pas le signal.
En lieu et place de ce potentiomètre, le FBQ1502 possède une touche
LOW CUT réglée sur la fréquence 25 Hz.
(7) Le potentiomètre HIGH CUT détermine la fréquence de coupure supérieure
de l'ULTRAGRAPH PRO. On choisit la fréquence du filtre coupe-haut (18 dB/
oct.) entre 2,5 et 30 kHz. En position 30 kHz, le filtre n'affecte pas le signal.
Utilisez les filtres coupe-bas et coupe-haut pour limiter le spectre
de fréquences à traiter, autrement dit pour limiter la largeur de la
bande passante.
(8) La touche RANGE détermine l'amplification/atténuation maximale
appliquée par les faders. On choisit entre 12 et 6 dB (touche enfoncée)
de modification maximale du niveau des bandes de fréquences.
(9) Chacun des 31 FADERS (FBQ1502 : 15 faders par canal) est assigné à
une bande de fréquences. Lorsque le fader est en position 0, la bande de
fréquences n'est pas traitée. Montez/baissez le fader pour amplifier/réduire
le niveau de la bande de fréquences qu'il traite.
Pour mettre en avant certaines plages de fréquences, commencez
toujours par réduire le niveau des autres bandes au lieu d'amplifier les
fréquences à mettre en valeur. Vous évitez ainsi que l'égaliseur fasse
saturer l'appareil en aval et vous vous ménagez de précieuses réserves
de dynamique.
Les faders sont équipés de LED dont l'intensité lumineuse symbolise
le niveau de chaque bande de fréquences. Ces LED sont utiles car elles
indiquent aussi la présence de fréquences d'accrochage. Consultez le chapitre
3.1 pour savoir comment identifier les fréquences problématiques avec votre
ULTRAGRAPH PRO.
