Messages d'avertissement (important !)

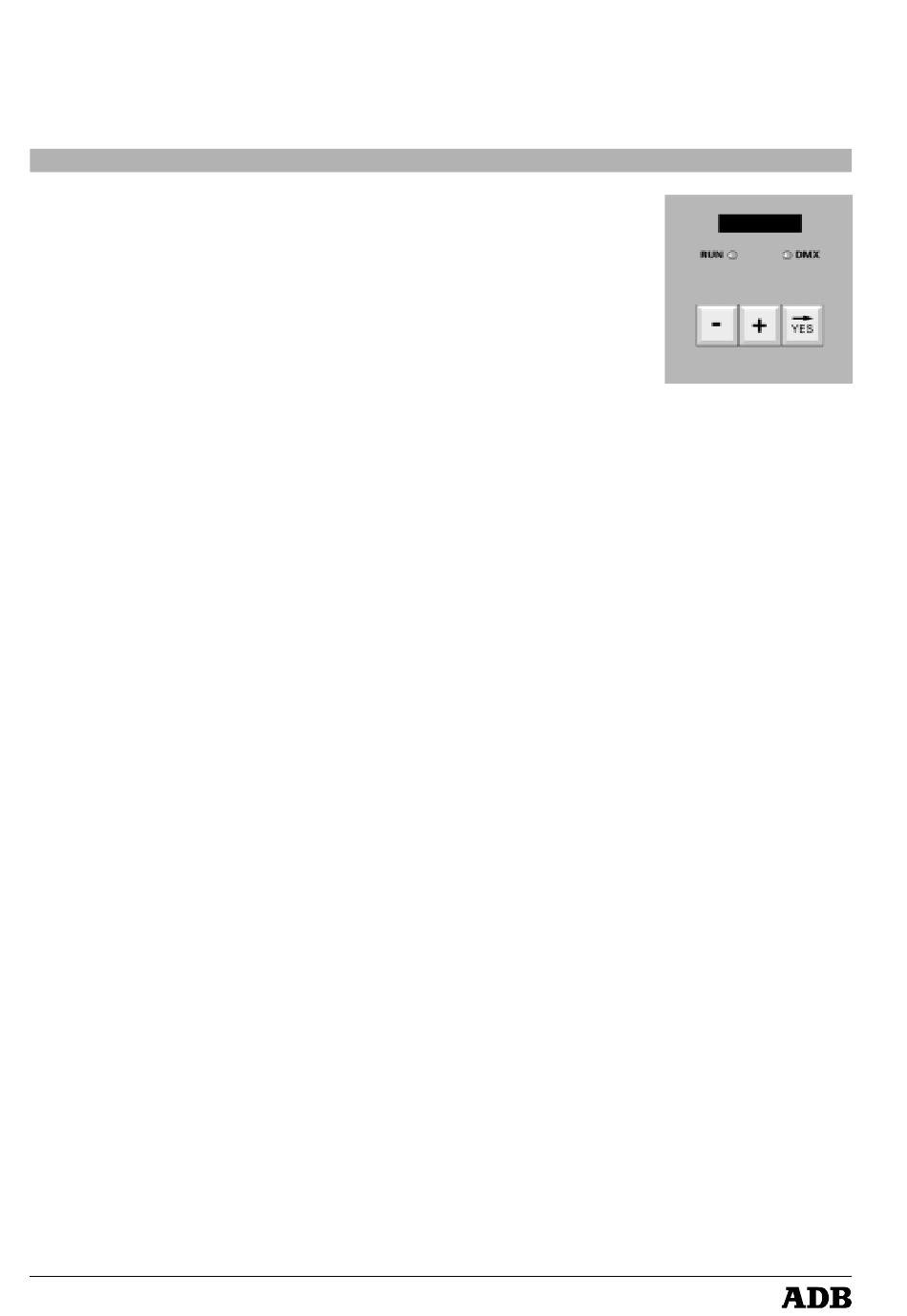

Dans certaines circonstances, l'affichage indiquera des messages d'avertissement clignotants.
Toutes les interventions à effectuer à l'intérieur du gradateur doivent être confiées à un personnel
qualifié.
400 V
Avertissement de tension trop élevée sur au moins une des phases. Le gradateur s'éteint lui-
même, aucun gradateur ne fonctionne.
Interventions
• déconnectez immédiatement le gradateur de son alimentation
Remarque: si cette intervention est effectuée rapidement (en moins d'une minute), le
gradateur se réinitialisera automatiquement et sera opérationnel immédiatement après que
le problème d'alimentation ait été résolu.
• vérifiez si le fil du neutre est correctement connecté
• vérifiez la tension d'alimentation entre chacune des phases et le neutre. Elle devrait se situer
entre 198 V et 264 V (230 V ± 15%)
Deux exemples typiques d'erreurs de câblage en réseau d'alimentation triphasé
• Erreur n°1: Inversion entre le neutre et une phase (par exemple, lorsque L3 et N ont été
inversés), la tension entre L3 et le neutre sera normale (± 230 V), et les tensions entre les deux
autres phases et le neutre seront de ± 400 V
• Erreur n°2 le neutre est déconnecté
De telles situations et erreurs sont dangereuses! Adressez-vous toujours à un électricien qualifié.
Temp
Votre gradateur est équipé d'un système de surveillance de température. Un message Temp
clignotant vous avertit lorsque la température interne augmente dangereusement et quand le
gradateur réduit graduellement le niveau de tous les gradateurs.
Vérifiez: • la température de la pièce (35°C max.)
• le ventilateur
• les entrées d'air sur le panneau de prises de sorties
• la sortie d'air et le ventilateur sur la face avant
• les panneaux latéraux qui servent aussi de refroidisseurs
Reportez-vous au chapitre "Entretien", section "Surchauffe, extinction graduelle".
Run éteint (l'affichage et le voyant DMX sont éteints)
Le microprocesseur ne fonctionne plus. Cette situation peut résulter d'une tension inacceptable
(trop basse ou trop élevée) sur la phase L1. Déconnectez immédiatement le gradateur de son
alimentation. Reportez-vous au message d'avertissement 400 V un peu plus haut. Vérifiez le
fusible interne F2 (phase L1) sur la carte microprocesseur PCB 1337 / 1410. Reportez-vous au
chapitre "Diagnostic", section "alimentation".
Fan
Le message Fan vous avertit d'un problème au(x) ventilateur(s). La ventilation assistée est
essentielle au fonctionnement continu et fiable de votre gradateur à pleine charge. L'enclenchement
du ventilateur est automatique pour allonger la durée de vie du ventilateur et réduire le bruit qu'il
provoque. Le microprocesseur du gradateur surveille et commande le fonctionnement du
ventilateur. Le ventilateur s'arrête quand, par exemple, le gradateur est froid, quand un seul
gradateur est opérationnel à un niveau très bas. Ceci est d'ailleurs facilement visible dans le mode
Auto test (chenillard).
No L2 et No L3
Phases manquantes: pas (ou peu) de tension sur la phase L2, pas (ou peu) de tension sur la phase
L3. Veuillez-vous référer aux tableaux Diagnostic à la fin de ce manuel. Vérifiez l'alimentation. Si
l'alimentation est en ordre, déconnectez le gradateur de son alimentation et vérifiez le fusible
interne F1 (phase L3) et F3 (phase L2).
