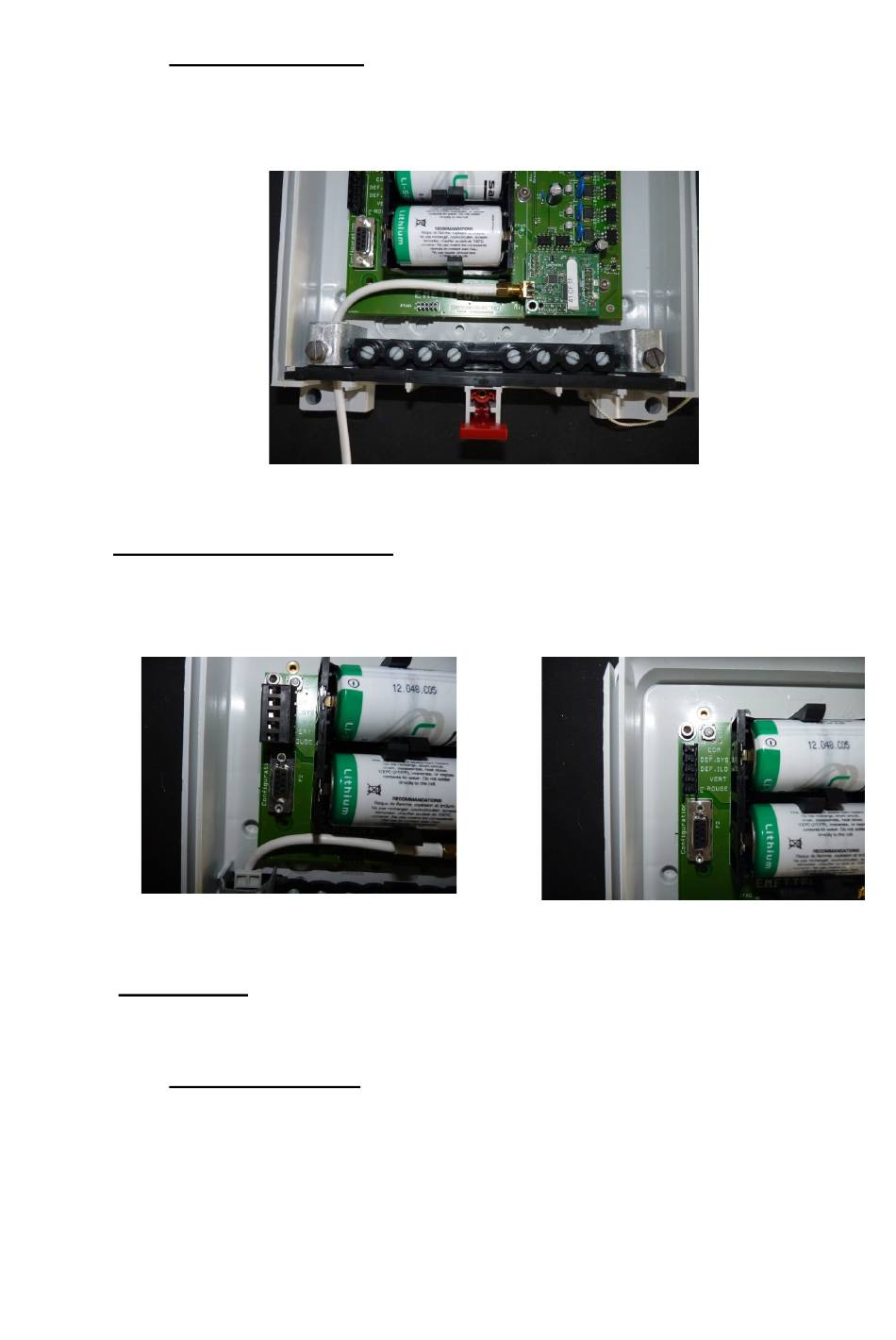

5.4.2. Antenne extérieure
L'antenne extérieure doit être raccordée à la place de l'antenne intégrée en
faisant passer le câble par l'un des serre-câbles du coffret :
5.5. Raccordement des boucles
Les boucles doivent être raccordées sur le bornier à vis débrochable P1 situé en
haut, à gauche de la carte électronique :
Le bornier débrochable accepte des câbles de section allant de 0.08 à 2.5 mm².
Important
câbles. Utiliser les passages de câbles situés le plus à gauche.
5.5.1. Interface émettrice
Les boucles d'entrées, en provenance de l'ILD sont au nombre de trois :
•
•
•
giu_sphinx-iris_v_1_00_fr.docx
: Veiller à ne pas masquer l'antenne intégrée par le passage des
Défaut ILD
Défaut vert
Défaut rouge
13 / 21
