2 / INSTALLATION DE VOTRE APPAREIL
position correcte.
Raccordez un tuyau de raccordement à la bride
de sortie de l'appareil, selon la hauteur nécessaire
pour rejoindre le sommet du placard (ce tuyau n'est
pas fourni). Remonter le support des filtres (Fig. 4)
et les filtres à graisse.
Effectuez le raccordement électrique de la hotte au
moyen du câble d'alimentation.

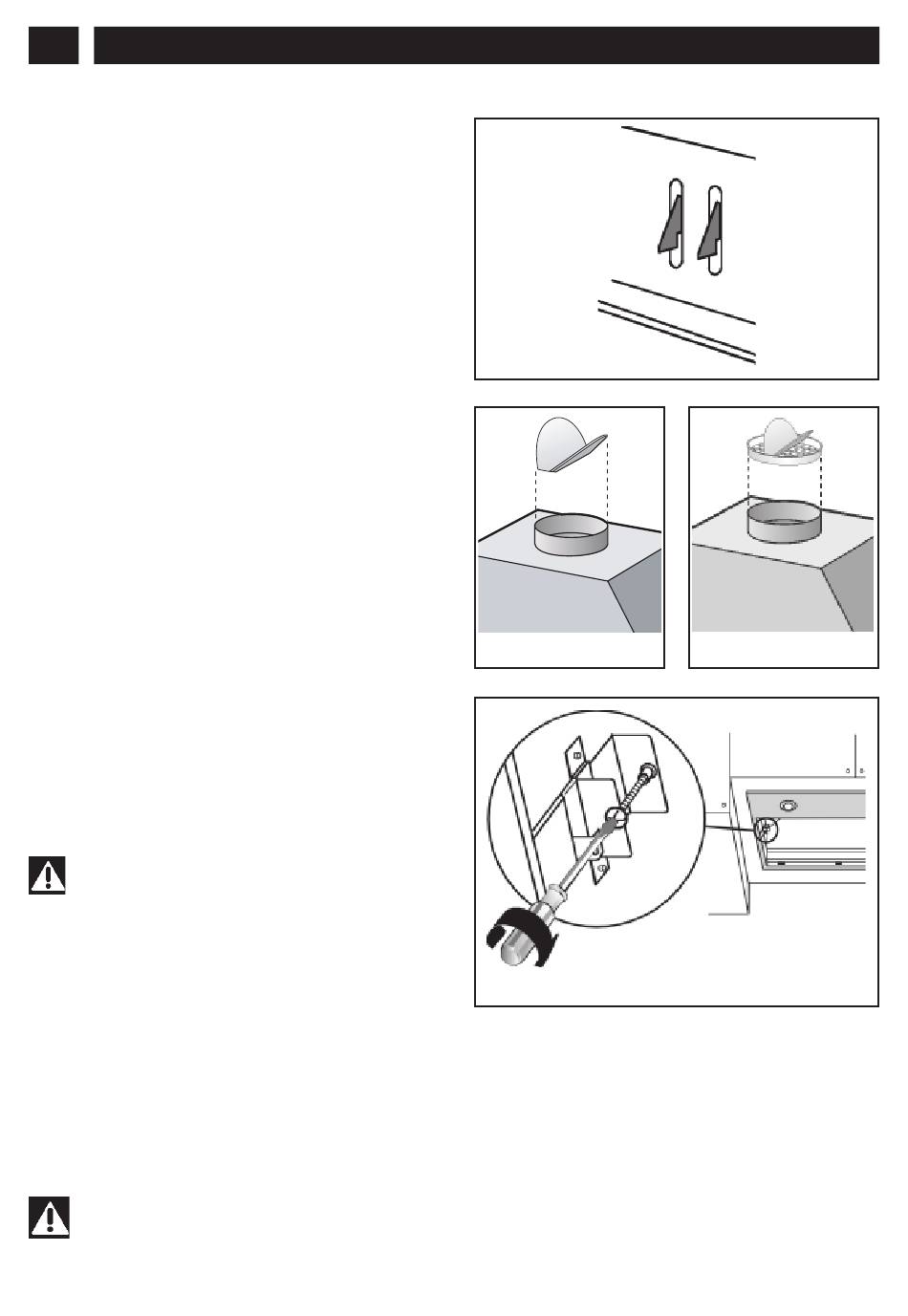

Evacuation extérieure
•
Prévoyez l'alimentation électrique et le trou
d'évacuation de l'air.
Insérez l'appareil dans le trou effectué (Fig. 5).
Serrez les deux vis qui se trouvent à l'interieur de
l'appareil (Fig. 8), jusqu'à ce que l'appareil adhère
au fond de l'élément haut. Eviter de visser trop
fort les deux vis de manière à ce que les petits
étriers métalliques restent en position correcte.
Raccordez le tuyau pour l'évacuation de l'air à la
bride de sortie de l'air de la hotte: utilisez un tuyau
souple et bloquez le sur la sortie de l'air à l'aide d'un
collier métallique (le tuyau et le collier ne sont pas
fournis).
Effectuez le raccordement électrique de la hotte au
moyen du câble d'alimentation.
Clapet anti-retour
Dans le cas d'une installation en évacuation
extérieure, l'installation du clapet anti-retour
empêche l'entrée du vent et le retour d'air.
Attention avant de fixer la gaine d'évacuation
au moteur, s'assurer que le clapet anti-retour,
qui se trouve sur la sortie d'air, puisse tourner
librement (Fig. 7).
Attention
Votre hotte étant livrée en version
recyclage, vous devez préalablement retirer
le filtre à charbon actifs.
Fig.7
9
Fig.6
Fig.7a
Fig.8
