2
PLANIFICATION
2.2 Exigences
Site d'installation
Veuillez prendre note des instructions suivantes qui
s'appliquent au site d'installation :
•
Les modules ont été testés selon la norme IEC 61215
pour l'exploitation dans un climat tempéré.
•
Les modules solaires ne sont pas à l'épreuve d'explosion.
Ä
Ne pas faire fonctionner des modules solaires à proximité
de gaz et de vapeurs hautement inflammables (p. ex.
les réservoirs de gaz, les stations essence).
Ne pas installer les modules dans un espace confiné.
Ä
Ä
Ne pas installer les modules dans des endroits où ils
pourraient être submergés dans l'eau pour de longues
périodes (p.ex. des plaines inondables).
Ä
Ne pas utiliser les modules comme un substitut au
recouvrement normal de toiture (p. ex. les modules ne
sont pas étanches à la pluie).
Ä
Ne pas installer des modules à proximité immédiate de
systèmes d'air conditionné
Ä
Ne pas installer les modules à une altitude supérieure
de 4000 m par rapport au niveau de la mer.
Sur les sites où l'air présente une haute concentration
Ä
en sel (par ex. à proximité de la mer), des dispositions
particulières doivent être prises (voir « Mise à la terre »
et « Maintenance »)
Ä
Ne pas mettre de substances chimiques (par ex. huile, solvant
etc.) en contact avec les parties du panneau solaire. Seules
les substances approuvées par Q CELLS peuvent être utilisées
pendant l'installation, l'exécution et la maintenance.
Ä
L'installation de modules au-dessus de la surface de l'eau est
interdite. Cela comprend aussi bien les installations sur des
plateformes flottantes que fixes. Q CELLS peut prolonger le
droit de garantie, au cas par cas, en fonction de la configuration
du système et du site des installations concernées. Un accord
préalable écrit du garant est obligatoire dans tous les cas.
Les modules solaires sont conçus pour les applications suivantes :
•
Températures de fonctionnement de –40 °C à +85 °C.
•
Charge de traction jusque max. 4000 Pa et capacité de charge
de pression max. jusqu'à 5400 Pa (Test de charge conforme
à l'IEC 61215, voir chapitre 2.3 Options de montage).
•
Installation utilisant un cadre de montage pour les
modules solaires.
Prévention des effets d'ombrage
Une irradiation solaire optimale conduit à un rendement
maximal d'énergie :
Ä
Pour cette raison, installez les modules de sorte qu'ils
soient face au soleil.
Ä
Évitez l'ombrage (par exemple tels que par les bâtiments,
les cheminées ou les arbres).
Ä
Évitez l'ombrage partiel (par exemple par des lignes
aériennes, la pollution ou la neige).
Exigences en matière du cadre de montage
Les modules devront être installés et utilisés sur des
cadres de montage qui respectent toutes les lois et dispo-
sitions applicables ainsi que ce qui suit :
6
MANUEL D'INSTALLATION ET D'EXPLOITATION MODULES SOLAIRES À 60 CELLULES G4-G5 – HANWHA Q CELLS GMBH – FR
•
Conformité aux exigences structurelles nécessaires.
•
Respect des charges de neige et de vent locales.
•
Fixation correcte au sol, au toit ou à la façade.
•
Les forces qui agissent sur le module sont reportées
sur la sous-structure de montage.
•
Garantir une ventilation arrière suffisante du module.
•
Garantir une stabilité à long-terme.
•
Éviter différents métaux pour empêcher les corrosions de contact.
•
Permettre une dilatation libre en expansion et contraction
en raison des fluctuations de température.
Ä
Garantir qu'aucun stress mécanique (p.ex. causée par
des vibrations, une torsion ou une expansion) ne soit
généré sur le module.
Garantir que les attaches et le cadre de montage soient
Ä
compatibles.
Exigences du système d'assemblage
Utilisez des attaches qui satisfont aux exigences sui-
vantes :
•
Largeur de l'attache : ≥ 40 mm.
•
Hauteur de l'attache conforme à la hauteur de cadre de 32 mm.
•
Profondeur de l'attache : 7-12 mm. (applicable pour
toutes les options de fixation de serrage CL à la section
2.3 Options de montage)
•
Les attaches ne sont pas en contact avec le verre avant.
•
Les attaches ne déforment pas le cadre.
•
Les attaches satisfont aux exigences structurelles du
site d'installation.
•
Les attaches stables à long terme qui fixent de manière
sécurisée le module au cadre de montage.
Exigences de l'orientation du module
•
L'installation horizontale ou verticale est permise.
Ä
Assurez-vous que la pluie et la neige fondue puissent
s'écouler librement. Pas d'accumulation d'eau.
Ä
Assurez-vous que les trous de drainage dans le cadre
ne soient pas recouverts. Pas de joints d'étanchéité.
Ä
Respectez les angles d'inclinaison
admissibles.
•
Angle minimum d'inclinaison : 3°
•
Angle maximum d'inclinaison : 75°
Suivez les instructions pour des angles
Ä
d'installation < 5° ("Mise à la terre", p.
18)
75°
3°
2
PLANIFICATION
2.3 Options de montage

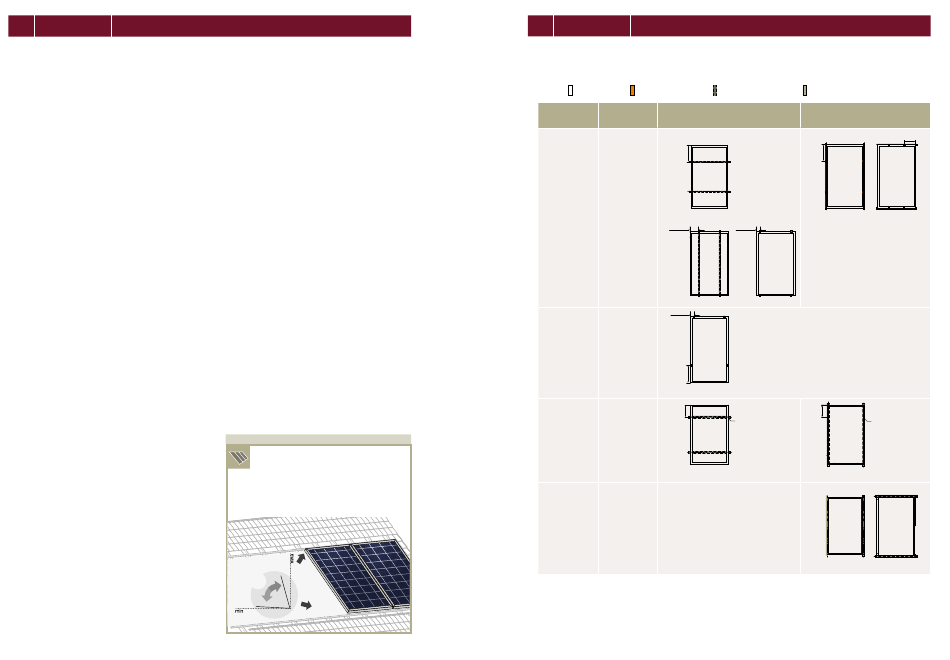

Fig. 2:
Options d'installation pour les modules cristallins Q CELLS. Toutes les dimensions sont données en mm.
Veuillez respecter aussi les charges statiques maximale et la plage de serrage autorisées comme spécifié sur la
page suivante. Les options d'installation illustrées s'appliquent à une orientation du module horizontale et
verticale.
Module
Attache
TYPE D'INS-
MODULE
SYSTÈME DE MONTAGE PAR POINTS
TALLATION
INSTALLATION
Q.PLUS-G4.X
AVEC ATTACHES
EUROPE
Q.PLUS BFR-G4.X
ASIA
0 - 250
250 - 450
Q.PEAK-G4.X,
450 - 550
Q.PEAK BLK-G4.X
Q.PEAK-G5.X
CL1
0 - 200
0 - 250
0 - 250
200 - 350
350 - 450
CL1
CL2a
CL2a
SERRAGE
0 - 300
0 - 300
0 - 250
Q.PLUS-G4.X
HYBRIDE
Q.PLUS BFR-G4.X
Q.PEAK-G4.X,
EUROPE
Q.PEAK BLK-G4.X
Q.PEAK-G5.X
CL2a
CL2a
300 - 400
CL5
0 - 200
0 - 200
FR
INSTALLATION
Q.PLUS-G4.X
345
SUR POINTS
Q.PLUS BFR-G4.X
DE MONTAGE
Q.PEAK-G4.X,
Q.PEAK BLK-G4.X
Q.PEAK-G5.X
CL2a
CL2a
FB1
274
INSTALLATION
Q.PLUS-G4.X
AVEC PROFILÉS
Q.PLUS BFR-G4.X
D'INSERTION
NON AUTORISÉ
Q.PEAK-G4.X,
Q.PEAK BLK-G4.X
Q.PEAK-G5.X
FB1
MANUEL D'INSTALLATION ET D'EXPLOITATION MODULES SOLAIRES À 60 CELLULES G4-G5 – HANWHA Q CELLS GMBH – FR
Sous-construction
Profilé de montage
SYSTÈME DE MONTAGE LINÉAIRE
ROW
250 - 450
CL3
CL4
0 - 250
0 - 250
200 - 350
CL3
CL4
0 - 200
CL2b
CL2b
0 - 300
0 - 300
CL4
CL2b
CL2b
0 - 200
0 - 200
FR
345
4 x Points
4 × Points
de fixation
de fi×ation
CL2b
CL2b
FB2
274
4 x Points
4 × Points
de fixation
de fi×ation
FB2
IP1
IP1
IP2
IP1
IP1
IP2
0 - 300
0 - 300
IP2
IP2
7
