2 INSTALLATION

2.1 INSTALLATION GENERALE
Le détecteur de mouvement Zennio doit se connecter à une des entrées libre du
dispositif Zennio (il est recommandé de consulter le manuel d'utilisation spécifique
auquel va se connecter le détecteur)
Une fois connecté à l'appareil, le détecteur n'a pas besoin d'une alimentation
supplémentaire; il se mettra en marche au moment ou se fera la programmation de
l'appareil Zennio.

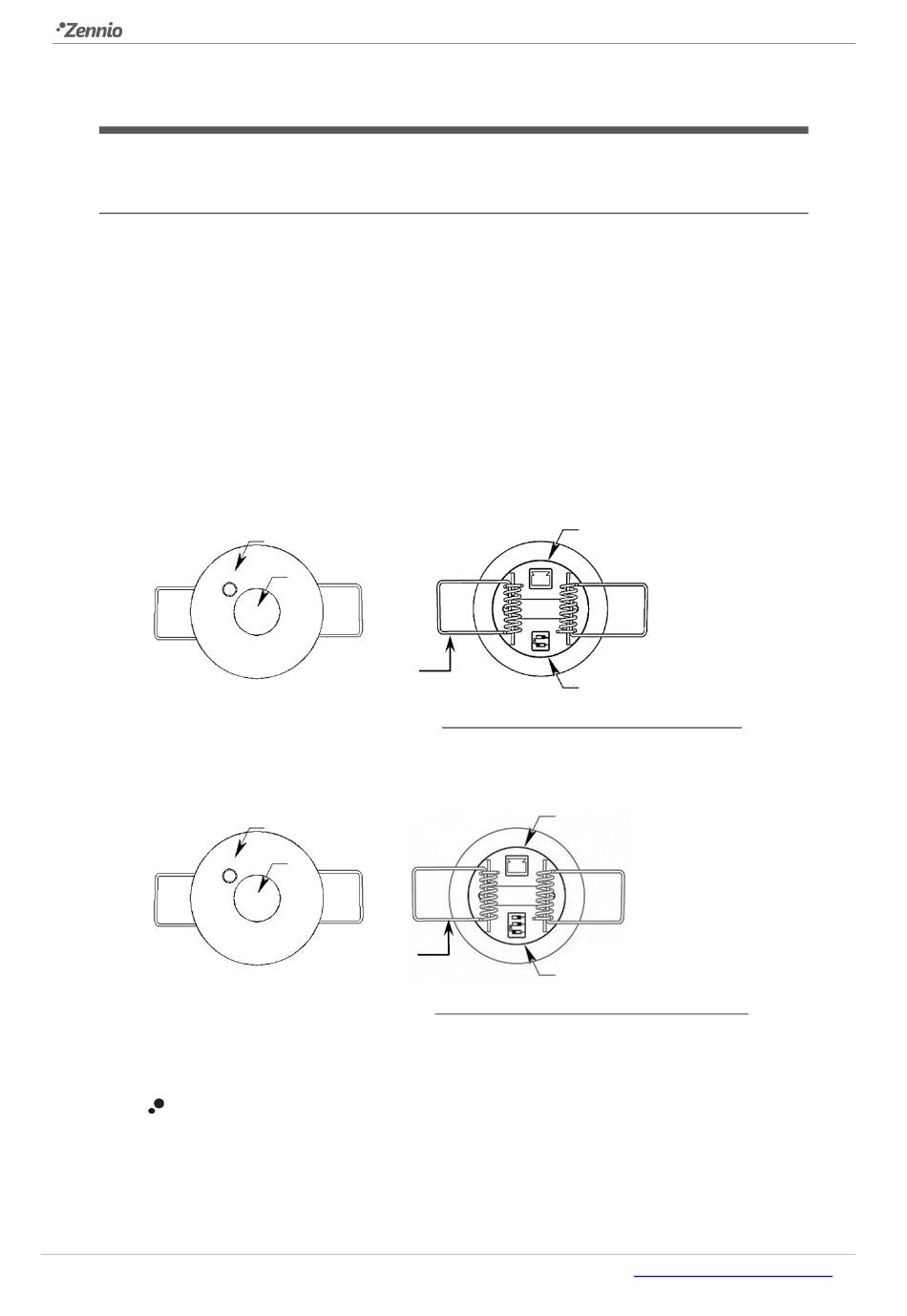

Figure 2. Diagramme des éléments (modèles ZN1IO-DETEC et ZN1IO-DETEC-N)
Figure 3. Diagramme des éléments (modèles ZN1IO-DETEC-P et ZN1IO-DETEC-X)
La Figure 2 et la Figure 3 montrent les éléments principaux du dispositif:
Indicateur LED (A): LED qui émettra des flashs lumineux de couleur rouge
quand il se détecte un mouvement.
 Cette ouverture permet l'entrée de la lumière pour la mesure de la
luminosité.
http://www.zennio.fr
A
B
E
A
B
E
C
A. Indicateur LED.
B. Cellule de détection.
C. Terminal de connections.
D. Double micro-interrupteur.
E. Pince métallique.
D
C
A. Indicateur LED.
B. Cellule de détection.
C. Terminal de connections.
D. triple micro-interrupteur.
E. Pince métallique.
D
Support technique: http://support.zennio.com
Détecteur de mouvement
