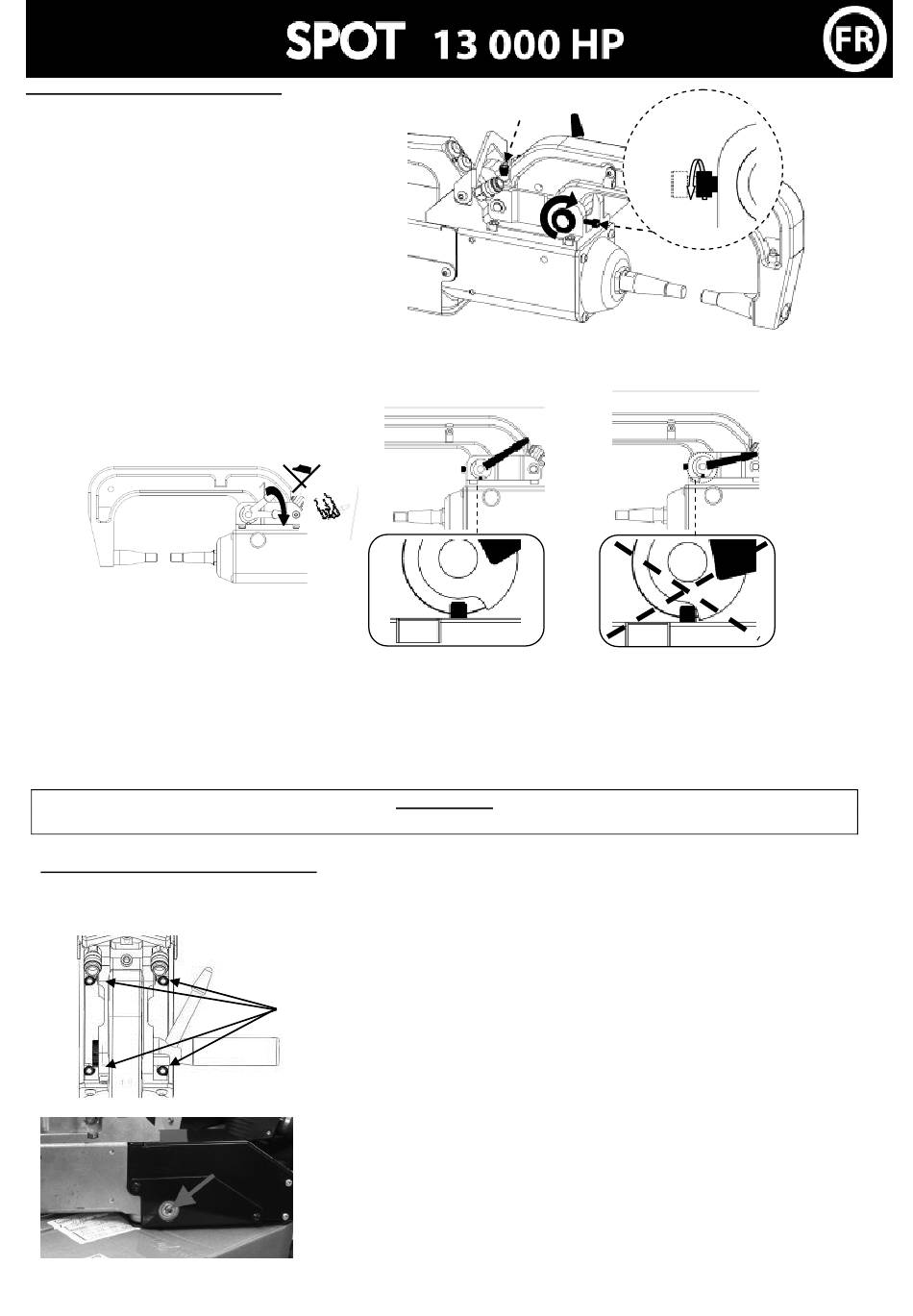

Réglage des bras de la pince en C :
Ⓓ
Mettre la vis
de maintien du bras sur la
pince, la visser à la main et sans serrer trop
fort. Si trop serré, problème de sur-
ouverture du bras
Serrer l'anneau
à la main, puis la vis
à l'aide d'une clé Allen.
Ⓔ
Serrer le levier à la main, et vérifier qu'il n'est pas en butée contre sa fin de course.
Si c'est le cas, reprendre les indications de l'étape
Attention : Risque d'usure prématurée du bras et de la pince si le levier est mal serré.
Ⓕ
Vérifier le niveau du liquide de refroidissement
Contrôler les vis et le levier, un mauvais serrage peut entraîner une détérioration du matériel.
Mettre la machine sous tension.
La garantie ne couvre pas les anomalies et détériorations dues à un mauvais montage ou serrage des bras de la pince en C.
Contrôle périodique de la pince en C :
Le serrage des vis suivantes doit être contrôlé périodiquement (tous les mois) :
Vis fixant le support de bras sur le corps de la pince :
Ⓓ.
m
ax
i
OK
ATTENTION :
Ces 4 vis assurent la fixation du support de bras sur
le corps de la pince ; leur bon serrage garantit une
bonne transmission du courant de soudage. Un
mauvais serrage entraine une perte de courant de
soudage, et au pire peut endommager de manière
irréversible le support de bras ou le corps de la
pince.
La vis montrée ci-contre assure la fixation des câbles
en cuivre transportant le courant dans la pince.
Contrôler le bon serrage de cette vis tous les mois.
Le cas échéant, des dommages irréversibles peuvent
survenir sur les connexions à l'intérieur de la pince.
Serrer
NON
25
