Chapitre 4 Montage et fonctionnement
FR
4.3.1.1 Châssis avec roues, trémie de matériau, roue
cellulaire et moteur de roue cellulaire
La trémie à matériaux, l'armoire de commande, l'unité de
pompe de mélange avec la zone de mélange et le moteur,
ainsi que les robinetteries à air et à eau sont montés sur le
châssis. La roue cellulaire est fixée sous la grille de protec-
tion de l'entonnoir à matériaux.

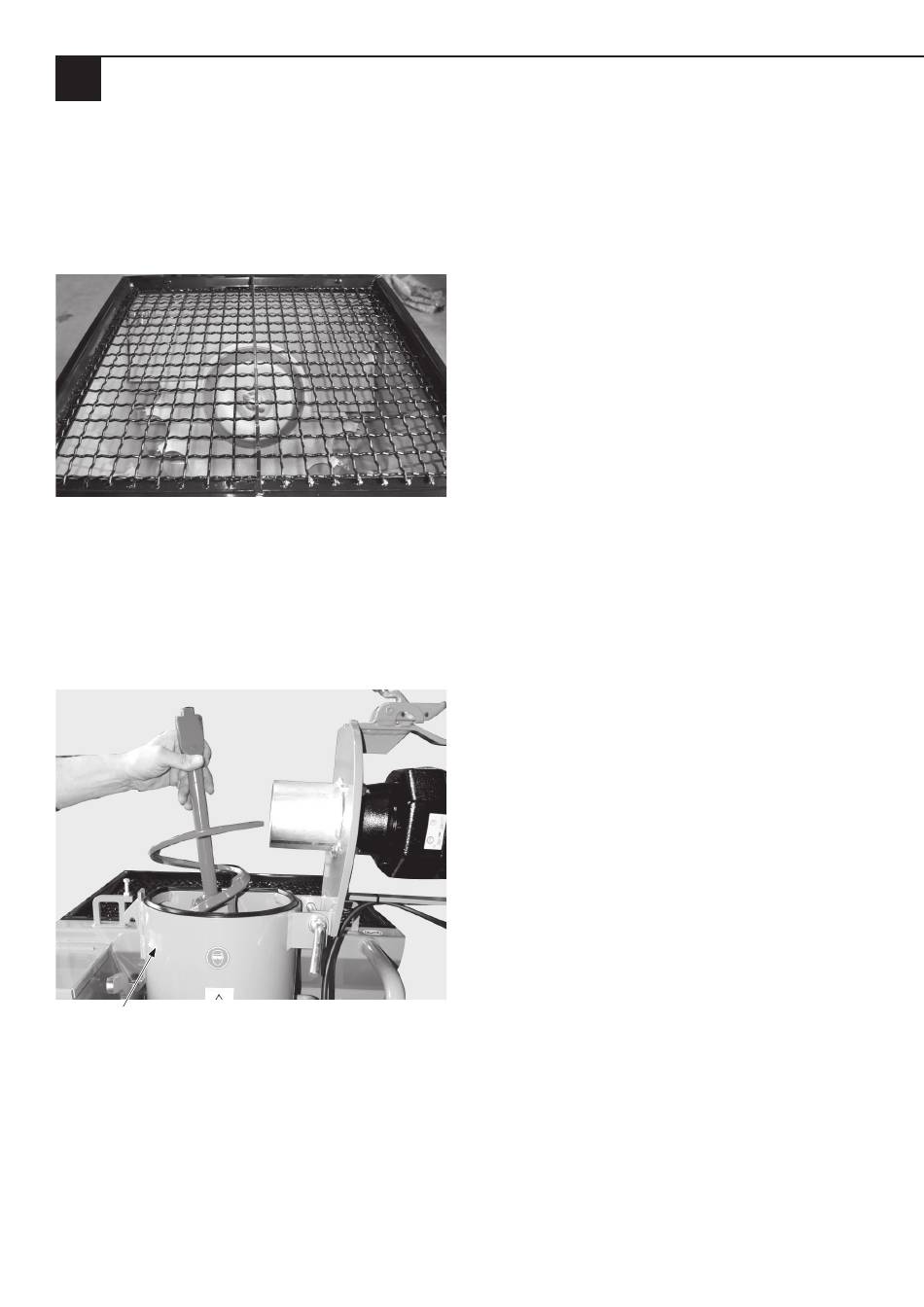

Trémie à matériaux avec roue cellulaire
4.3.1.2 Unité de pompe de mélange (zone de mélange
avec hélice de mélange, rotor / stator et manomètre
de mortier)
Pour insérer l'hélice de mélange, ouvrir le dispositif de ver-
rouillage latéral de la bride basculante et rabattre le moteur
latéralement. Selon le domaine d'application, différents ro-
tors et stators sont utilisés (voir accessoires).
Verrouillage latéral de la bride basculante avec
4.3.1.3 Moteur de la pompe
Le moteur de la pompe est verrouillé par un verrou ex-
centrique. L'alimentation du moteur est branchée dans l'ar-
moire de commande.
Page 12
le verrouillage excentrique
4.3.1.4 Armoire de commande
Tous les raccordements et éléments de commande néces-
saires au fonctionnement de la machine se situent sur l'ar-
moire de commande. Celle-ci est solidement vissée au cadre
de la machine. Pour effectuer les travaux de maintenance et
de réparation, l'armoire électrique peut être ôtée du cadre.
Connectez la fiche d'alimentation de l'armoire de com-
mande à l'alimentation électrique externe (400 V / 50 Hz).
La section du câble d'alimentation à 400 V est de 3 PH,
au minimum 4,0 mm
! L'inoCOMB Maxi Power ne doit
2
être utilisé qu'avec un disjoncteur différentiel RCD autorisé
(30 mA).
4.3.1.5 Robinetterie à eau
La robinetterie d'eau est fixée au cadre. Serrer ou desserrer
la soupape à pointeau permet de régler la quantité d'ali-
mentation optimale en eau.
4.3.1.6 Robinetterie pneumatique
La robinetterie pneumatique est fixée sur le cadre. Il est re-
lié au compresseur, qui repose sur un cadre de support à
l'avant de la machine.
4.3.1.7 Compresseur
Si la pompe mélangeuse est utilisée pour des applications
de pulvérisation, un compresseur est requis. Il est situé à
l'avant sur un cadre de support qui est relié au cadre de
base. Le compresseur est protégé de la poussière et des pro-
jections d'eau par un tapis en caoutchouc.
