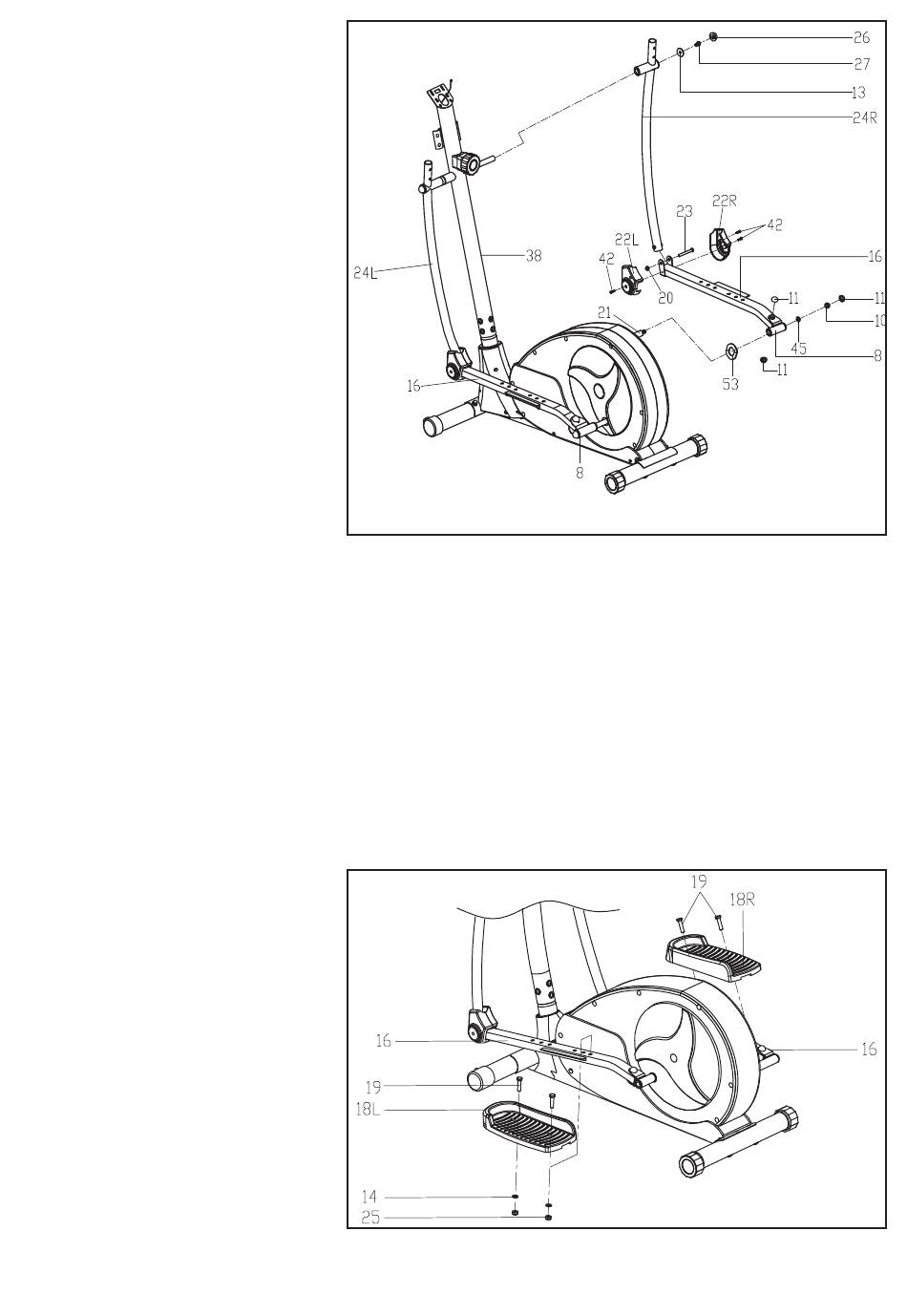

ETAPE 3
Attachez le bras inférieur droit (24
R) sur l'axe du montant (38) à l'aide
d'un boulon hexagonal M8*15 (27), et
d'une rondelle plate 8,2*32*2 (13) et
le boulon (25).
Ne serrez pas tout de suite le boulon
(25).
Attachez les axes des pédales (8) de
chaque pédale (16 R/L) au pédalier
(21) à l'aide d'une rondelle plate (45),
d'une rondelle en vague (53) et d'un
écrou en nylon M10 (10).
Connectez le bras inférieurs (24R)
avec le support de dépédale (16R)
avec un boulon (23) et un écrou en
nylon (10).
Vous pouvez maintenant serrez
l'ensemble. Veillez à serrer suffisa-
ment pour maintenir chaque pièce
sans bloquer.
De la même façon, attachez le bras gauche (24L) sur l'axe du montant (38) et la charnière de pédale (8) sur
le pédalier (21). Placez les embouts en plastique (11, 26).
Note : Les bras sont notés R pour droit et L pour gauche.
Enfin, positionnez les caches (11) sur les écrous en nylon (10) et les caches (26) sur les boulons (27)
Attachez les caches plastiques (22L/R) à la jonction des bras inférieurs (24L/R) et des bras de pédales (16)
avec les vis (42).
ETAPE 4
Fixez les pédales gauche et droite
(18L/R) sur le support de pédale
(16) à l'aide d'un boulon hexagonal
M10*45(19), d'une rondelle plate (14)
et d'un écrou en nylon M10 (25). Vous
pouvez régler les pédales (d'avant en
arrière) sur le support de pédale afin
d'être au mieux positionner pour votre
exercice.
Note : Les pédales sont notées R pour
droit et L pour gauche.
