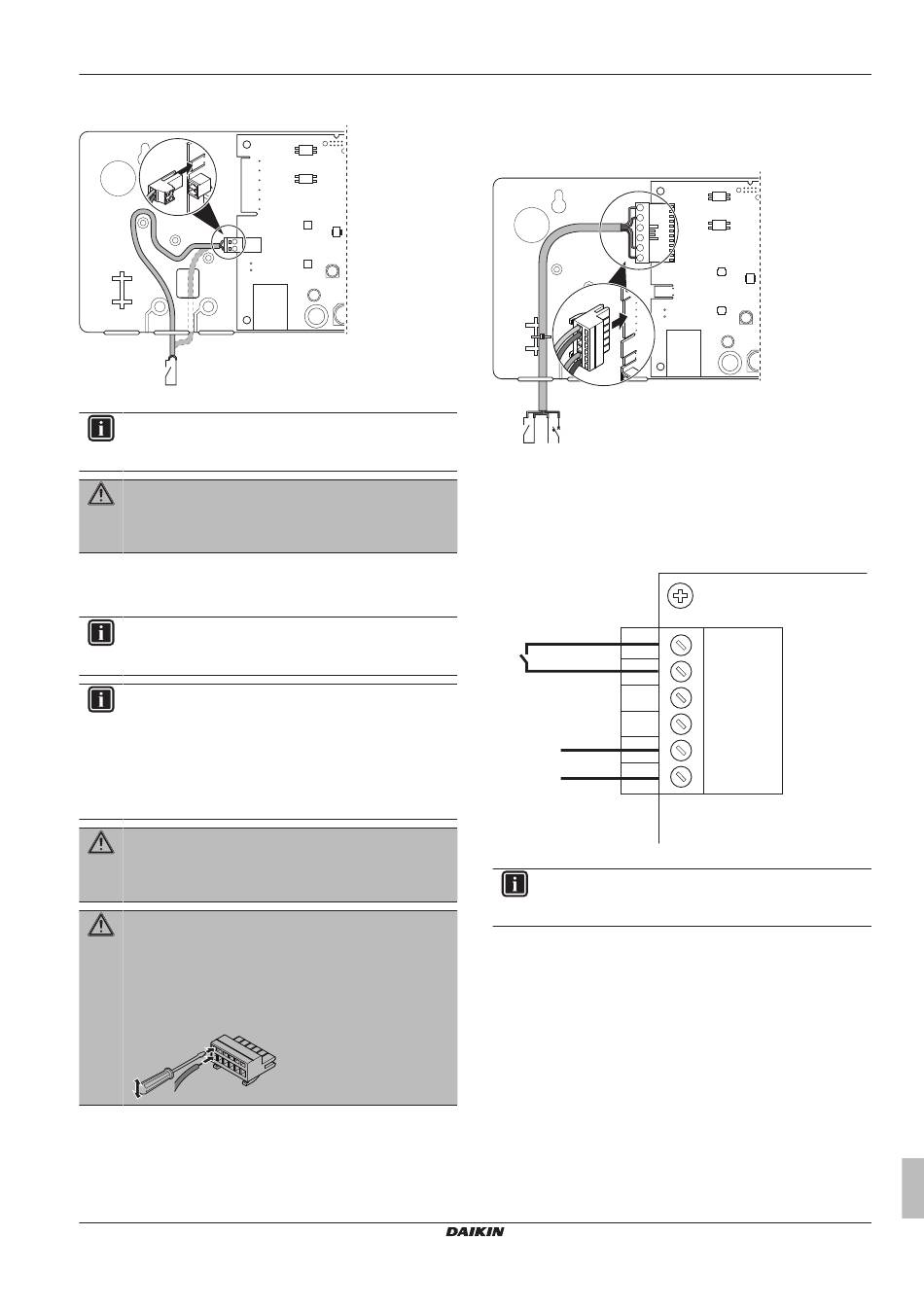

2 Raccordez le compteur électrique aux bornes de l'adaptateur
LAN X2A/1+2.
1
2
S1S
INFORMATIONS
Faites attention à la polarité du câble. Le fil positif DOIT
être raccordé au X2A/1 et le fil négatif au X2A/2.
AVERTISSEMENT
Veillez à raccorder le compteur électrique dans le sens
correct afin qu'il puisse mesurer le total d'énergie injecté
SUR le réseau.
5.3.6 Raccordement de l'inverter solaire/
système de gestion de l'énergie
INFORMATIONS
Ce raccord est UNIQUEMENT pris en charge par
l'adaptateur LAN BRP069A61.
INFORMATIONS
La manière dont vous raccordez l'inverter solaire/système
de gestion de l'énergie au X1A dépend de l'application
Smart Grid. Le raccord décrit dans les consignes ci-
dessous permet de faire fonctionner le système en mode
de fonctionnement "Recommandé MARCHE". Pour plus
d'informations, reportez-vous à la section
Smart Grid" à la page 18.
AVERTISSEMENT
Veillez à ce que X1A/N+L soient protégés par un
disjoncteur à action
100 mA~6 A, type B).
AVERTISSEMENT
En cas de raccord du câblage à la borne de l'adaptateur
LAN X1A, assurez-vous-en que chaque fil est bien fixé à la
borne adaptée. Utilisez un tournevis pour ouvrir les serre-
câbles. Veillez à ce que le câble en cuivre dénudé soit
complètement inséré dans la borne (le câble en cuivre
dénudé NE PEUT PAS être visible).
1
3
2
1 Garantissez un relâchement de la contrainte en attachant le
câble au moyen d'un attache-câble sur le support d'attache.
2 Fournissez une tension de détection à X1A/N+L. Veillez à ce
que X1A/N+L soient protégés par un disjoncteur à action rapide
(100 mA~6 A, type B).
BRP069A61+BRP069A62
Adaptateur LAN Daikin Altherma
4P464229-1B – 2018.10
X1A
X2A
X3A
X4A
"8 Application
rapide (courant nominal
3 Pour faire fonctionner le système en mode de fonctionnement
"Recommandé MARCHE" (application Smart Grid), raccordez
les sorties numériques de l'inverter solaire/système de gestion
de l'énergie aux entrées numériques de l'adaptateur LAN
X1A/1+2 LAN.
S1S N L
Raccordement à un contact sans tension
(application Smart Grid)
Si un inverter solaire/système de gestion de l'énergie dispose d'un
contact sans tension, raccordez l'adaptateur LAN de la manière
suivante:
a
230 V AC
a Vers contact sans tension
de
INFORMATIONS
Le contact sans tension doit être capable de commander
230 V c.a. – 20 mA.
Raccordement à une prise de courant pouvant être
commandée (application Smart Grid)
Si une prise de courant est disponible et qu'elle est commandée par
l'inverter solaire/le système de gestion de l'énergie, raccordez
l'adaptateur LAN de la manière suivante:
5 Installation
X1A
1
2
3
4
N
L
X2A
X3A
X4A
X1A
1
2
3
4
N
L
Guide de référence installateur
13
