Montage de l'indicateur
1.1.1
Dans le cas d'un montage sur un support
d'indicateur universel : Fixez l'indicateur avec la
bague filetée sur le support. Reliez le câble de
données d'une longueur de 3 mètres (6) à l'une
des deux prises femelles arrière, situées sur
l'indicateur (illustr. 2) et posez soigneusement le
câble de données dans le véhicule jusqu'à la con-
sole au-dessous du soufflet du levier de vitesse.
1.1.2
Pour l'utilisation du kit de montage Indy-Cator,
veuillez lire les instructions de montage corre-
spondantes.

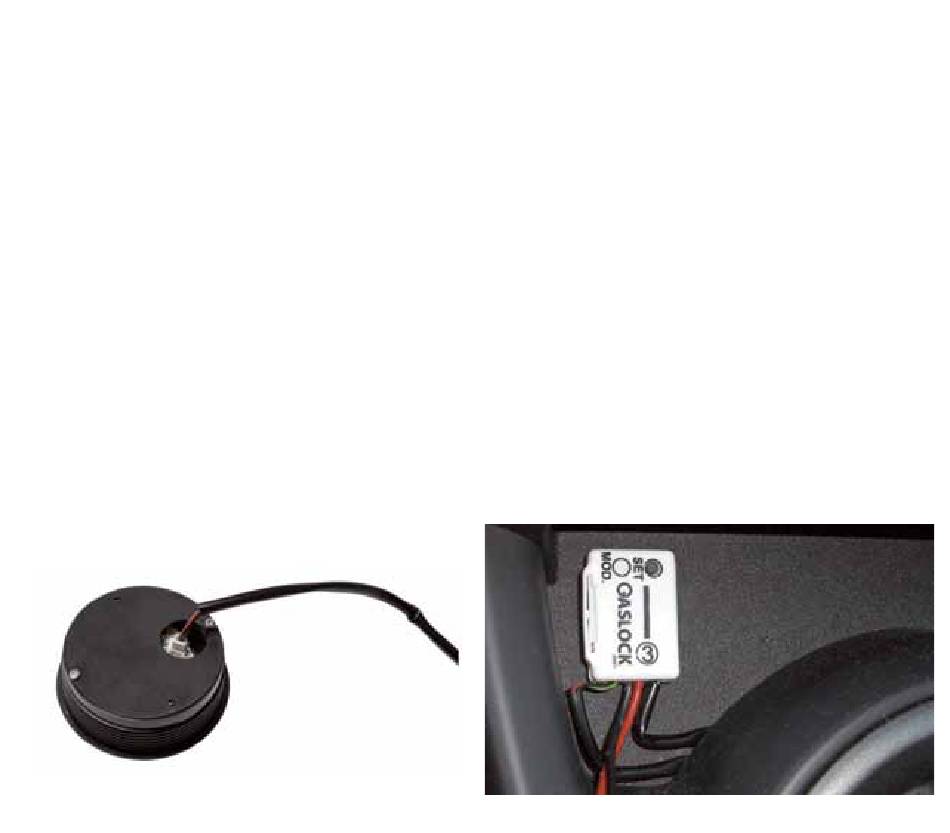

Illustr. 2
5
1.2.1
Préparation du boîtier de référence
Reliez le câble positif de la serrure d'allumage
et le câble de masse aux câbles d'alimentation
électrique du boîtier de référence. (rouge à 12
Volts de la serrure d'allumage, noir à la masse) ;
les colliers de serrage fournis peuvent être uti-
lisés. Trouvez l'éventuel positionnement pour le
boîtier de référence, mais ne pas encore coller !
Branchement du câble de données Boîtier de
référence (3) – Indicateur (l'une ou l'autre des
deux prises femelles peut être affectée, cela n'a
pas d'importance) (illustr. 4).
Illustr. 3
Fig. 4
