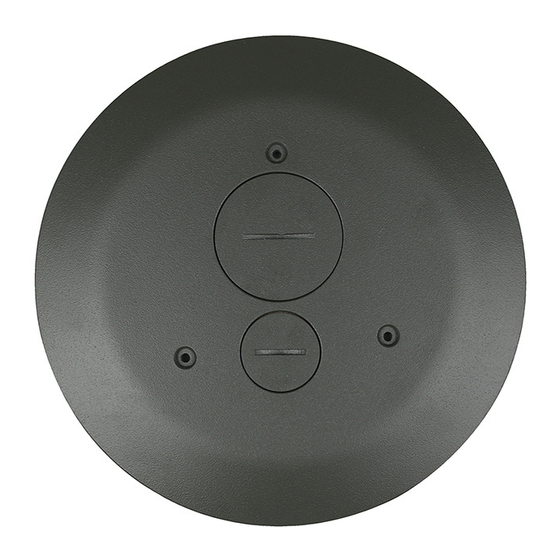

LEGRAND WIREMOLD AV3STC Notice D'installation

Publicité

Liens rapides

No: 1004301R3 – 02/15
Catalog Number(s) • Numéro(s) de Catalogue • Número(s) de Catálogo:
Stems & Assemblies:
AV3STC, 4FFSTC15, 4FFATC15, 4FFATC, CE4FFATC
Covers:
4FFCTC, 4FFCTC15
Floor Structure:
Concrete
Floor Surface:
Carpet, Tile, Wood
Country of Origin: Made in Mexico • Fabriqué au Mexique • Hecho en México
IMPORTANT:
Please read all instructions before
beginning installation
Legrand electrical systems conform to and
should be properly grounded in compliance with
requirements of the current National Electrical
Code or codes administered by local authorities.
All electrical products may present a possible
shock or fire hazard if improperly installed or used.
Legrand electrical products may bear the mark of
a Nationally Recognized Testing Laboratory and
should be installed in conformance with current
local and/or the National Electrical Code.
CAUTION : DO NOT operate tile stripper
or resurfacing equipment over
top of covers. This may result in
damage to the surface finish of
the product.
Suitable for use in air handling
spaces in accordance with
Sec. 300-22 © of the National
Electrical Code.
WIREMOLD
4" Furniture Feed Poke-Thru Devices
Dispositifs d'alimentation par prise de
sol pour meubles 10 cm [4 po]
Dispositivos Poke-Thru pasantes para
muebles de 4 in
Installation Instructions • Notice d'Installation• Instrucciones de Instalación
IMPORTANT :
VEUILLEZ LIRE L'ENSEMBLE
DES INSTRUCTIONS AVANT DE
COMMENCER L'INSTALLATION.
Les systèmes électriques Legrand sont
conformes au Code National de l'électricité
(National Electrical Code) ou aux codes
locaux en vigueur et doivent être mis à la terre
conformément à ces codes.
Tous les produits électriques peuvent présenter
un risque d'électrocution ou d'incendie s'ils ne
sont pas installés ou utilisés correctement. Les
produits électriques Legrand peuvent porter la
marque d'un laboratoire reconnu et doivent être
installés conformément au Code national de
l'électricité et/ou aux codes locaux en vigueur.
MISE EN GARDE:
NE PAS utiliser d'appareils de décollage
de carrelage ou de réfection de surfaces
sur le dessus des couvercles, sous peine
d'endommager la finition du produit.
Convient à une utilisation dans
les espaces de traitement d'air,
conformément à la Sec. 300-22 © du
Code national de l'électricité.
®
IMPORTANTE:
Lea todas las instrucciones antes
de comenzar la instalación.
Los sistemas eléctricos Legrand cumplen con los
requisitos del Código Eléctrico Nacional (National
Electrical Code, NEC) actual o con los códigos
impuestos por las autoridades locales y deben
conectarse a tierra consecuentemente.
Todos los productos eléctricos pueden presentar
un riesgo de descarga o incendio si se los instala o
utiliza incorrectamente. Los productos eléctricos
Legrand pueden llevar la marca de un laboratorio
de pruebas reconocido a nivel nacional y se deben
instalar conforme al código local en vigencia o al
Código Eléctrico Nacional.
PRECAUCIÓN:
NO ACCIONE removedores de
baldosas ni equipos de renovación de
la superficie sobre la parte superior de
las placas del piso. Esto puede generar
daños en el acabado de la superficie
del producto.
Adecuado para usar en espacios de
tratamiento de aire, de acuerdo con la
Sección 300-22 © del Código Eléctrico
Nacional.

Publicité

loading

Sommaire des Matières pour LEGRAND WIREMOLD AV3STC

  • Page 1 Todos los productos eléctricos pueden presentar Legrand electrical products may bear the mark of un riesgo de descarga o incendio si se los instala o Tous les produits électriques peuvent présenter a Nationally Recognized Testing Laboratory and utiliza incorrectamente.
  • Page 2 Layout and locate position of hole(s). Disposition et emplacement du(des) trou(s). Realice el diseño y ubique la posición de los orificios. 24" [610mm] Min Center – Center CAUTION: Spacing is limited to 2 feet on center and no more than one 61 cm [24 po] min.
  • Page 3 Core drill hole. Orifice carotté. Orificio de taladro. 4" [102mm] Diameter Core Drill Carottage d'un diamètre de 10,2 cm [4 po] Taladro de 102mm (4 pulg.) de diámetro Stem Assembly: STC style. Insert stem into hole. Push Down Poussez vers le bas Assemblage du pied: Style STC.
  • Page 4 Complete Assembly: Catalog No. 4FFATC15. Assemblage complet: N° Catalogue 4FFATC15. Conjunto completo: n.º de catálogo 4FFATC15. CAUTION: Poke-Thru cannot be rotated in hole after inserted into floor. ATTENTION: La prise de sol ne peut pas être pivotée dans le trou après insertion dans le sol. PRECAUCIÓN: no es posible rotar el Poke-Thru en el orificio luego de colocarlo en el piso.
  • Page 5 The Poke-Thru Devices are UL Listed and Classified to U.S. and Canadian safety standards to the following conditions: The AV3STC and 4FFSTC15 poke-thru stem with the 4FFCTC or 4FFCTC15 service head fitting, the 4FFATC, 4FFATC15 and 4FFATC15-LJB factory assembled poke-thru device are for use with 1, 1-1/2, and 2 hr rated unprotected reinforced concrete floors and 1, 1-1/2 or 2 hr rated floors employing unprotected steel floor units and concrete topping (D900-Series Designs), or concrete floors with suspended ceilings.
  • Page 6 Les dispositifs de prise de sol sont répertoriés chez UL et conformes aux normes de sécurité américaines et canadiennes aux conditions suivantes : La tige de la prise de sol AV3STC et 4FFSTC15 avec le raccord de tête 4FFCTC ou 4FFCTC15, ainsi que les dispositifs de prise assemblés en usine 4FFATC, 4FFATC15, et 4FFATC15-LJB sont exclusivement destinés à...
  • Page 7 Los dispositivos Poke-Thru cuentan con certificación de UL y clasifican según los estándares de seguridad de Estados Unidos y Canadá en las siguientes condiciones: El vástago Poke-Thru AV3STC y 4FFSTC15 con el accesorio de cabezal de servicio 4FFCTC o 4FFCTC15, los dispositivos Poke- Thru 4FFATC, 4FFATC15 y 4FFATC15-LJB ensamblados en fábrica son para usar en pisos de hormigón reforzados sin protección con una resistencia nominal de 1, 1 y 1/2 o 2 horas y en pisos con unidades de piso de acero sin protección y recubrimientos de hormigón (Diseños Serie D900) con resistencia nominal de 1, 1 y 1/2, o 2 horas o en pisos de hormigón con cielorrasos suspendi-...
  • Page 8 Recorte de alfombra estilo 4FFATC15 de 7 1/2 in [190 mm] No: 1004301R3 0215 860.233.6251 1.877.BY.LEGRAND www.legrand.us © Copyright 2014 Legrand All Rights Reserved. www.legrand.ca © Copyright 2014 Tous droits réservés Legrand. © Copyright 2014 Legrand Todos los derechos reservados.
