RACCORDEMENT ÉLECTRIQUE
4
les presse-étoupe de l'entrée de câble.

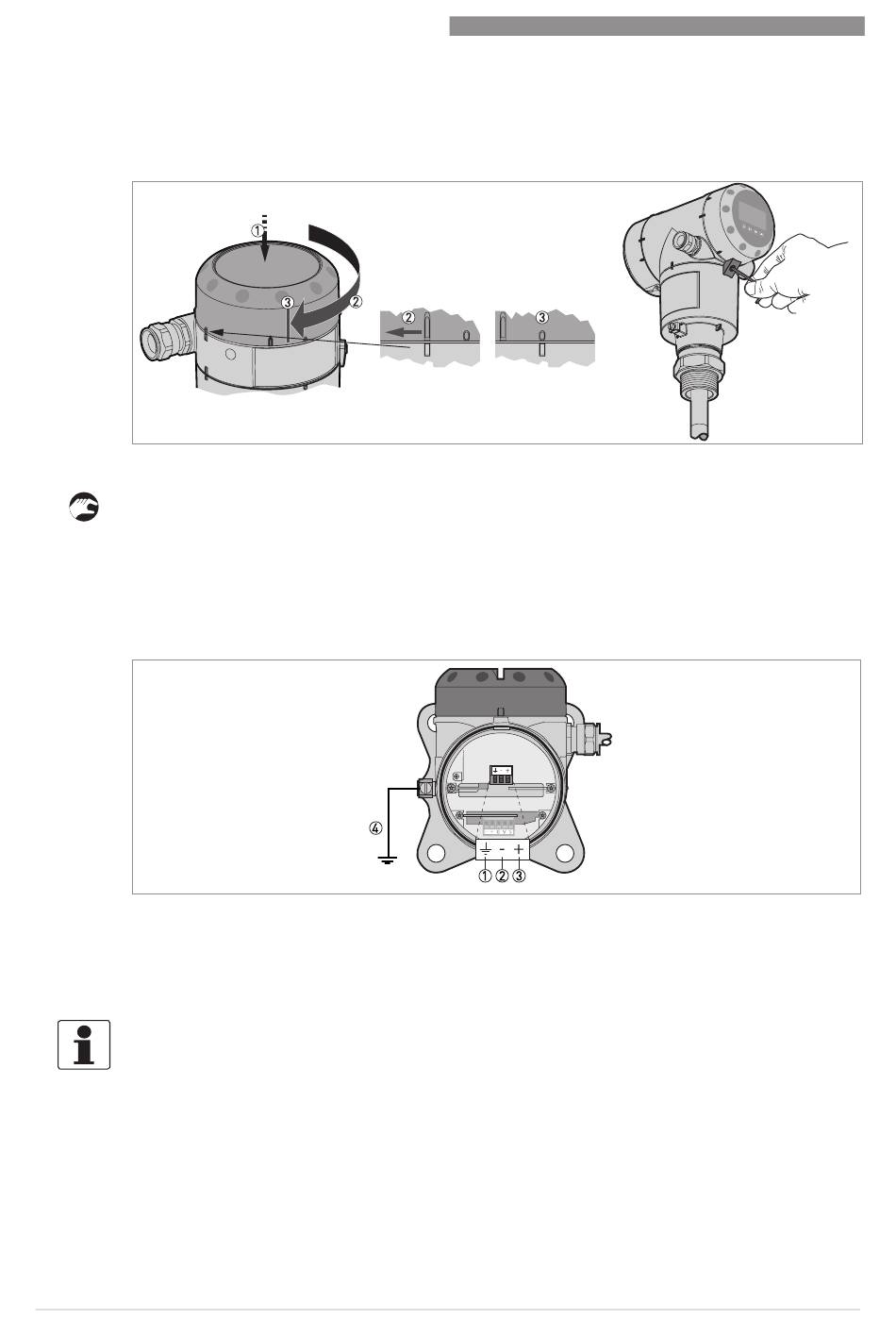

Figure 4-4: Comment fermer le couvercle du compartiment électrique ?
• Positionner le couvercle sur le boîtier et appuyer dessus pour le mettre en place.
• Le faire tourner dans le sens des aiguilles d'une montre jusqu'à ce qu'il soit correctement
enclenché.
• Serrer la vis de blocage.
4.2.2 Version séparée
Bornes pour l'installation électrique
Figure 4-5: Bornes pour l'installation électrique
1 Borne de mise à la terre à l'intérieur de boîtier (si le câble électrique est blindé)
2 Sortie courant -
3 Sortie courant +
4 Emplacement de la borne de mise à la terre externe (sur le support mural)
INFORMATION !
L'énergie électrique appliquée aux bornes de sortie alimente l'appareil. Les bornes de sortie
servent également pour la communication HART
44
®
.
www.krohne.com
OPTIWAVE 5200 C/F
01/2014 - 4001905102 - HB OPTIWAVE 5200 R02 fr
