LES SORTIES
Les sorties 1A + 1B sont des contacts libres de tension qui sont normalement fermés (NC) et configurés pour
signaler des erreurs de chemin au panneau d'alarme.
LORSQUE L'APPAREIL EST CONNECTÉ À 24 V (PANNEAU D'INCENDIE), LES CONNEXIONS RTN
La sortie 2 est une sortie négative monofilaire avec un courant maximum de 1OOmA. Cette sortie n'est pas
utilisée par défaut mais est configurable par notre bureau d'assistance technique CSL.

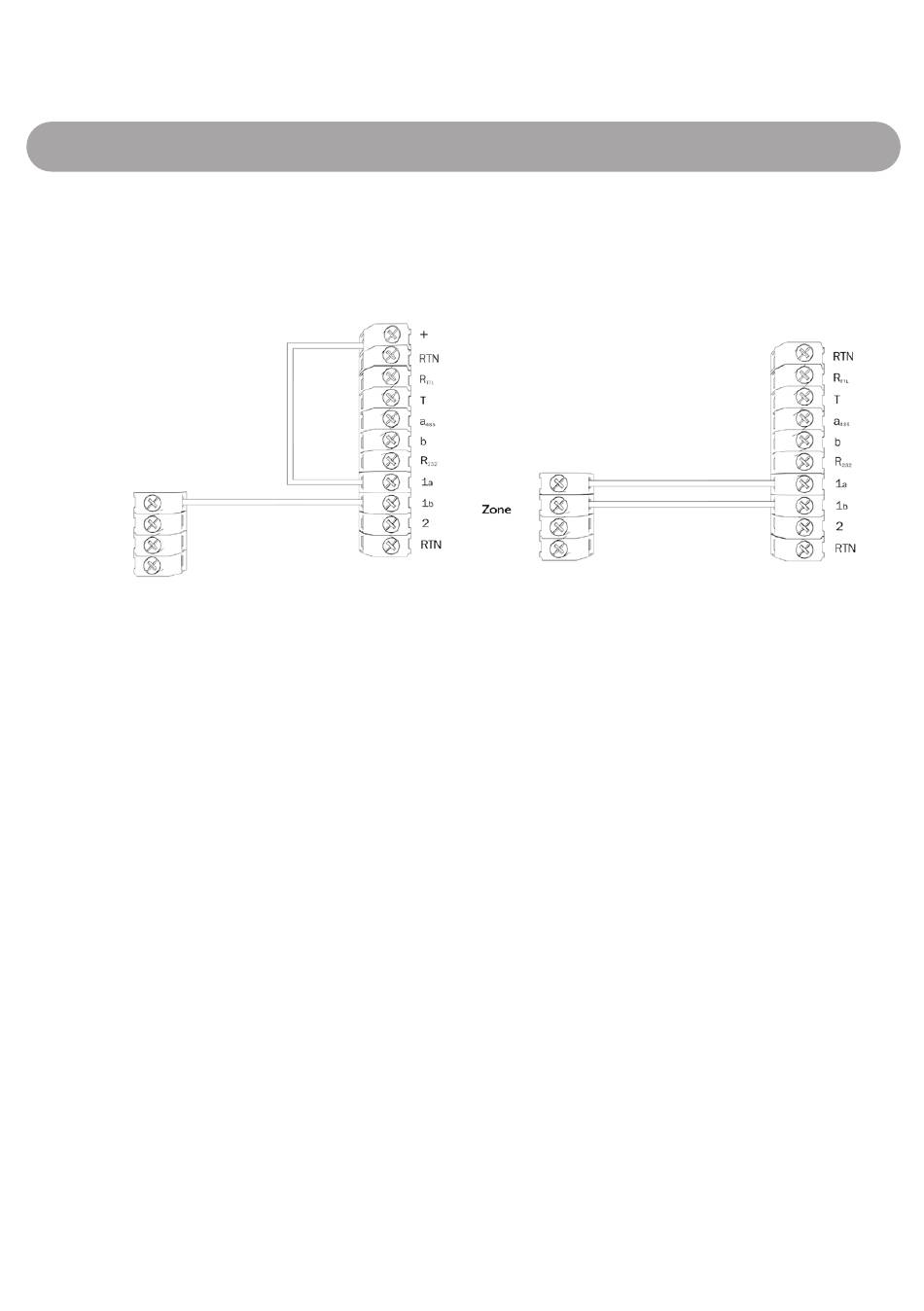

Figure 5 - Exemple de câblage
Panneau d'alarme
Entrée de dé-
faut de ligne
CAPTURE DE CADRAN
DualCom Pro peut être équipé d'un module de capture de modem (acheté séparément - numéro de pièce
CS.l.402). Le module doit être connecté à l'appareil via le connecteur spécifié, comme illustré à la figure 1.
Si vous utilisez une variante Dual Radio du DualCom Pro, le module radio enfichable doit être retiré et placé
dans le boîtier externe, puis connecté via le BUS RS422. Le module de capture du modem et le boîtier protégé
contre les manipulations peuvent être commandés dans la boutique CSL.
COUPLAGE DE PANNEAU
Votre appareil est fourni sans couplage de panneau, uniquement des entrées. Pour établir une connexion série à
un panneau d'alarme, accédez à Ma base et sélectionnez le type de panneau approprié.
COUPLAGE DE PANNEAU SÉRIE RS232 / 485 / TTL
La série DualCom Pro est livrée en standard avec un câble série adapté aux panneaux Honeywell (RS485),
Orisec (TTL), Pyronix (RS232) et Texecom (TTL) - voir la figure 6 pour plus d'informations. Pour d'autres types
de panneaux, un câble peut être commandé dans la boutique CSL.
FOURNIRONT -12 V.
Panneau d'alarme
8
