2. Installation
2.4 Configuration et raccordement de la liaison RS485
La liaison EIA RS485, en 2 fils ou en 4 fils, doit être polarisée en un point unique de la ligne et adaptée aux deux
extrémités de cette ligne pour un fonctionnement correct.
Polarisation
L'usage et la logique veulent que l'équipement maître du réseau polarise la ligne (résistances Rp).
Adaptation
L'adaptation (résistances Ra) doit être réalisée aux deux extrémités de la ligne. Pour éviter une désadaptation de la ligne
lors de la déconnexion d'un équipement d'extrémité, il est judicieux de prévoir un ou deux bouchons d'adaptation.

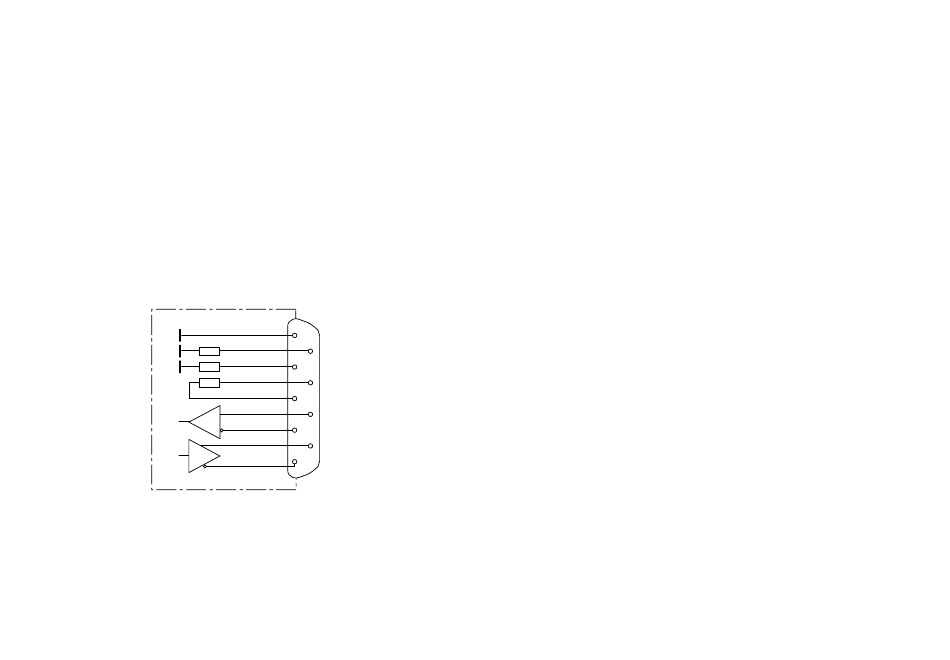

0 V
0 V
5 V
carte RS485
Page 14 -
51029066FR/BB
1
Rp
6
Rp
2
Connecteur
Ra
7
Sub-D
3
9 points
RD = (A')
8
femelle
RD = (B')
4
TD = (A)
9
5
TD = (B)
La configuration par défaut de la liaison RS485 correspond à un
équipement sans polarisation ni adaptation en sortie 4 fils.
