Messner UV-C 144 Watt PL Instructions D'emploi page 41

Desmontagem & montagem do sector de entrada/ Tubo do distribuidor

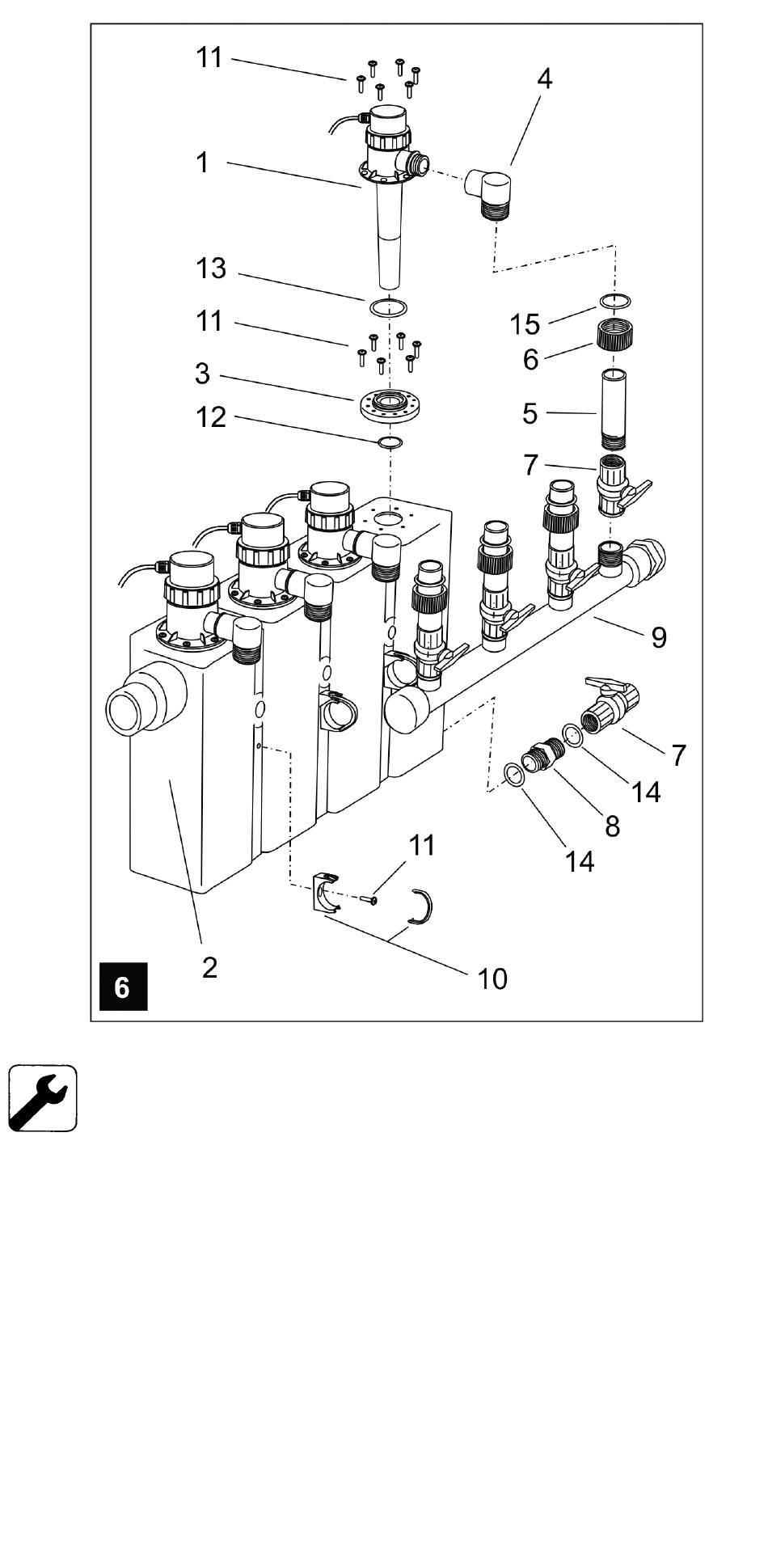

(ver fig. 6)
Desmontagem
1. Parar a entrada de água (desligar a bomba de água).
2. Certificar de que nenhuma água possa retornar à Unidade UV-C!
3. Fechar as válvulas esféricas (7) na entrada dos quatro queimadores
(manípulo na posição transversal).
4. Desaparafusar as porcas de capa (6) na entrada dos quatro queimado-
res (1). Desaparafusar o ângulo (4) do queimador UV-C.
5. Levantar os três arcos de fixação das braçadeiras do tubo (10) com a
ferramenta adequada (chave de fendas) e retirar.
6. Puxar o tubo do distribuidor (9) das braçadeiras (10).
7. Retirar as porcas de capa (6) e os anéis-O (15) dos adaptadores (5).
8. Desaparafusar os adaptadores das válvulas esféricas.
9. Desaparafusar as quatro válvulas esféricas do tubo do distribuidor.
41
