ITVH-TFS05FR
4 Câblage (suite)

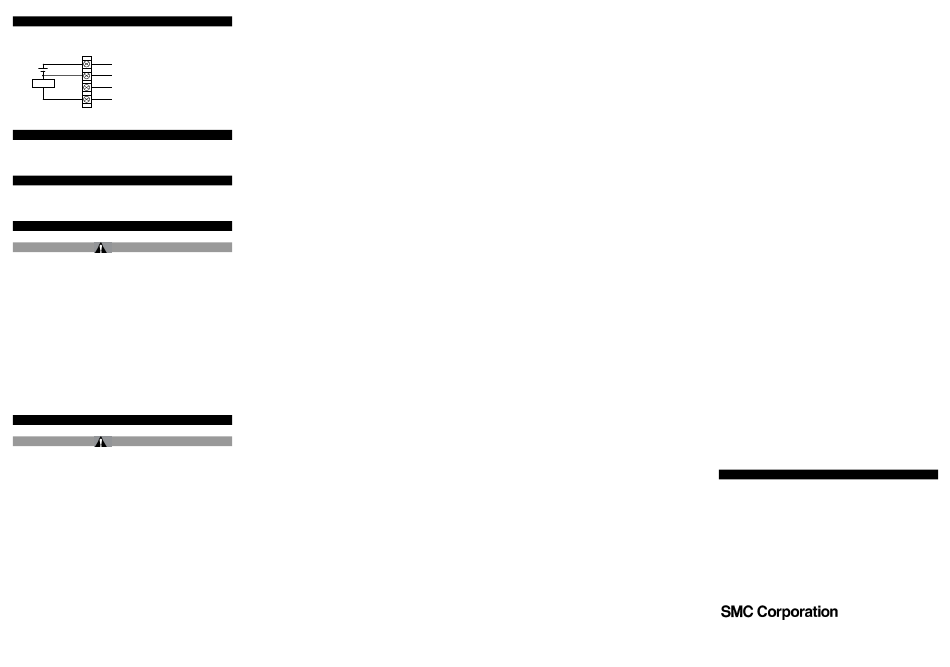

Schéma électrique de la sortie du moniteur
Sortie du détecteur - Type PNP (ITVH2020-*3)
1：
Marron
Quand un courant d'env.150 mA
min. est appliqué, le circuit de
3：
Bleu
surintensité est activé, « Er.5 »
Charge
2：
Blanc
s'affiche et l'opération s'arrête.
Installez une charge pour donner
4：
Noir
un courant de sortie de 80 mA max.
5 Pour passer commande
Consultez le catalogue du produit.
6 Dimensions du profil externe (mm)
Consultez le catalogue du produit.
7 Entretien et inspection
Précaution
• Le non-respect des procédures d'entretien peut entraîner des
dysfonctionnements et endommager l'équipement.
• S'il n'est pas manipulé correctement, l'air comprimé peut être
dangereux. L'entretien des systèmes pneumatiques doit être réalisé
exclusivement par du personnel qualifié.
• Avant de procéder à une opération d'entretien, coupez les alimentations
électrique et pneumatique. Vérifiez que l'air a bien été purgé dans
l'atmosphère.
• Après une installation et un entretien, appliquez la pression d'utilisation
et
l'électricité
à
l'équipement
et
réalisez
les
inspections
fonctionnement et de fuites appropriées afin de vous assurer que
l'équipement est correctement installé.
• Ne modifiez pas le produit.
• Ne démontez pas le produit à moins que les instructions d'installation ou
d'entretien ne l'exigent.
8 Limites d'utilisation
Précaution
• Si vous coupez le courant lorsque le produit est sous pression, la
pression est maintenue au niveau de la sortie. Cependant, elle n'est
maintenue que temporairement et n'est pas garantie. Si vous désirez
expulser cette pression, coupez l'alimentation électrique après avoir
réduit la pression, et expulsez l'air à l'aide d'un distributeur de purge de
la pression résiduelle, etc.
• En cas de coupure de courant, etc., dans un état de la pression de sortie
est maintenue temporairement. Prenez garde lors de l'expulsion de la
pression de sortie dans l'atmosphère, car l'air pourrait continuer à
s'échapper.
• Si la pression d'alimentation est coupée lorsque le produit est sous
tension, l'électrodistributeur interne continue de fonctionner et pourrait
entraîner du parasitage. Débranchez l'appareil lorsque la pression
d'alimentation est coupée, sinon la durée de vie du produit risque d'être
raccourcie.
• N'obstruez pas les trois ports d'échappement du produit.
• Ce produit n'a pas de fonction de vanne d'arrêt. Si la pression de l'air est
fournie sans alimentation électrique, la pression de sortie peut
augmenter jusqu'à une pression équivalente à l'orifice d'échappement
lors de la génération de la pression de sortie. Utilisez le système pour
couper la pression d'alimentation lorsque le produit ne fonctionne pas.
• Le produit est réglé d'origine selon ses caractéristiques. N'effectuez pas
de démontage ou de dépose de pièces inutile, car cela peut provoquer
une panne.
de
9 Contacts
AUTRICHE
(43) 2262 62280-0
LETTONIE
(371) 781 77 00
BELGIQUE
(32) 3 355 1464
LITUANIE
(370) 5 264 8126
BULGARIE
(359) 2 974 4492
PAYS-BAS
(31) 20 531 8888
RÉP. TCHÈQUE (420) 541 424 611
NORVÈGE
(47) 67 12 90 20
DANEMARK
(45) 7025 2900
POLOGNE
(48) 22 211 9600
ESTONIE
(372) 651 0370
PORTUGAL
(351) 21 471 1880
FINLANDE
(358) 207 513513
ROUMANIE
(40) 21 320 5111
FRANCE
(33) 1 6476 1000
SLOVAQUIE
(421) 2 444 56725
ALLEMAGNE
SLOVÉNIE
(49) 6103 4020
(386) 73 885 412
GRÈCE
(30) 210 271 7265
ESPAGNE
(34) 945 184 100
HONGRIE
(36) 23 511 390
SUÈDE
(46) 8 603 1200
IRLANDE
(353) 1 403 9000
SUISSE
(41) 52 396 3131
ITALIE
(39) 02 92711
ROYAUME-UNI
(44) 1908 563888
URL :
http// www.smcworld.com (international)
http// www.smceu.com (Europe)
Les caractéristiques peuvent être modifiées par le fabricant sans préavis.
© 2014 SMC Corporation. Tous droits réservés.
