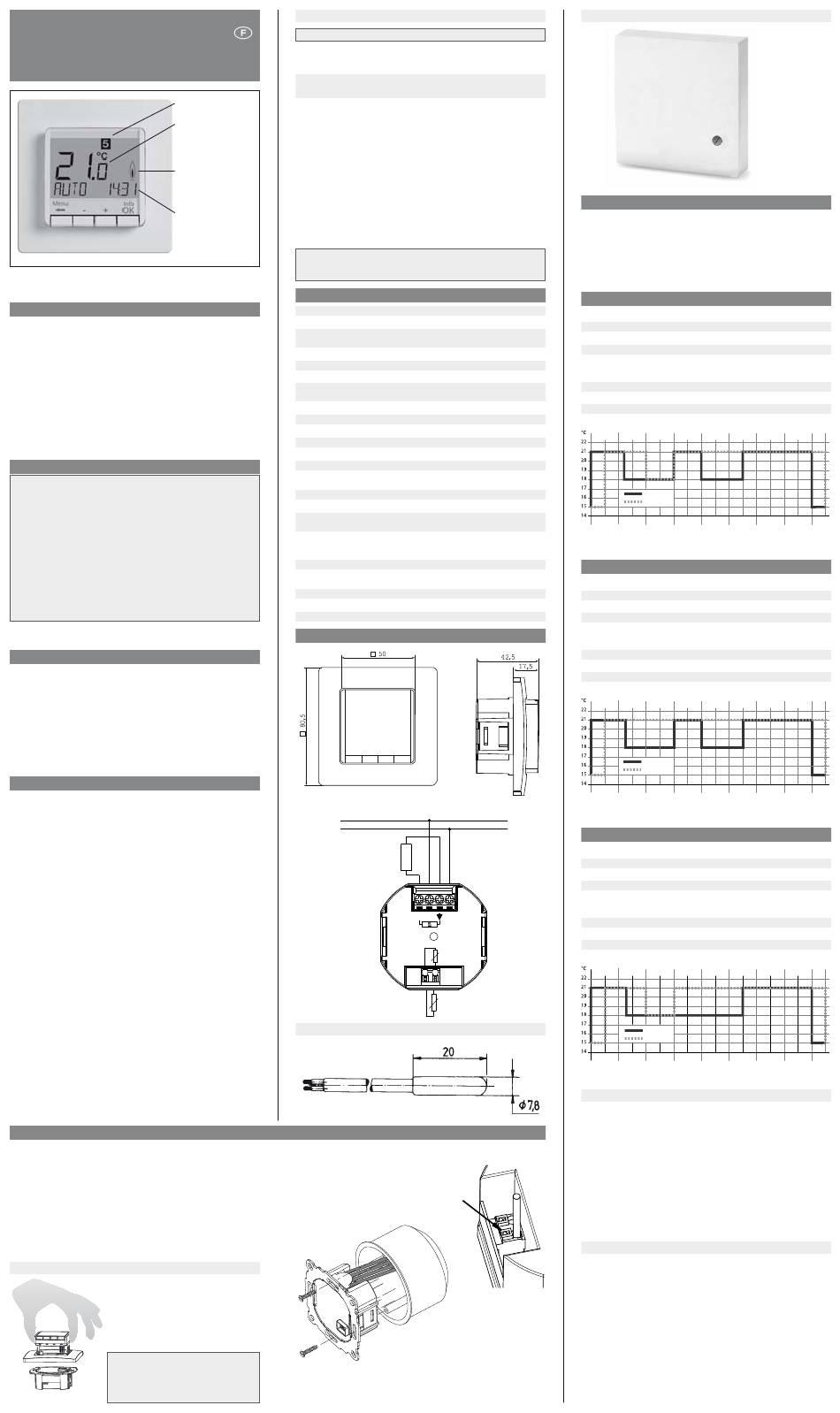

Guide d'utilisation
et d'installation
Régulateur d'ambiance FIT 3R
1. Principe de fonctionnement
Le thermostat FIT programmable permet de régler les temps
de commutation (jusqu'à 9 par jour) et les températures en
fonction des habitudes personnelles. Après l'installation, le ré-
gulateur affiche automatiquement l'heure et la température
ambiante actuelles. En mode automatique (AUTO), le chauf-
fage se règle automatiquement en fonction des temps de com-
mutation et des températures réglés dans le programme 1
(voir 8.). Le réglage de la température dépend de la tempéra-
ture ambiante mesurée par le capteur interne ou à distance.
Le chauffage se met en marche lorsque la température des-
cend en dessous de la valeur réglée.
2. Installation
Attention !
L'appareil ne doit être ouvert que par un électricien
professionnel et doit être installé conformément au schéma
de connexions se trouvant dans le couvercle de l'appareil ou
dans le présent mode d'emploi. Les consignes de sécurité
applicables doivent être respectées. Pour atteindre la classe
de protection II, il convient de prendre les mesures
d'installation correspondantes. Cet appareil électronique
autonome sert à réguler la température exclusivement dans
des pièces sèches et fermées, dans un environnement
normal. L'appareil est conforme à la norme EN 60730, il
fonctionne selon le mode de fonctionnement 1C
3. Domaines d'applications
Le régulateur d'ambiance électronique FIT 3R sert à régler la
température ambiante en association avec :
• Des mécanismes de réglage de chauffages au sol et par
convection
• Des installations à eau chaude, au gaz ou au fuel
• Des pompes de recirculation
• Des pompes à chaleur
• Des appareils de chauffage électriques
4. Caractéristiques
• Affichage texte sur une ligne pour plus de facilité d'utilisation
• Rétroéclairage
• Heure en temps réel (réglage de l'année, du mois, du jour,
de l'heure)
• Passage automatique à l'heure d'été/d'hiver
• Max. 9 temps de commutation par jour (différents d'un jour
à l'autre)
• Programmes temps préréglés et adaptables
• Démarrage optimum (température atteinte à l'heure réglée)
• Programmable avec le dispositif de commande retiré
• Fonction arrêt, appuyer sur la touche
V
• Fonction vacances avec indication des dates (vacances de ...à...)
• Minuterie courte durée (fête) pour une modification de la
température pendant quelques heures
• Affichage de la consommation d'énergie (durée de fonction-
nement x coût) des 2 derniers jours, -dernière semaine, -der-
nier mois, -dernière année
• Coût d'énergie par heure réglable
• Protection contre le gel
• Plage de réglage de la température limitable
• Protection contre une utilisation non autorisée
• Langues d'utilisation sélectionnables
• Mode de régulation PWM ou 2 points (Marche/Arrêt)
• Remise en marche différée du chauffage
• Protection des vannes (Dégommage)
• Adaptation aux vannes position ouverte/fermée hors tension
5. Montage
Le régulateur doit être monté à un endroit de la pièce qui :
• est facilement accessible pour l'utilisateur
• est exempt de rideaux, armoires, étagères etc.
• est bien aéré
• est protégé de la lumière directe du soleil
• est protégé des courants d'air (par ex. ouverture de fenê-
tres/portes)
• n'est pas directement influencé par une source de chaleur
• n'est pas situé sur un mur extérieur
• est situé à env. 1,5 m du sol
Installation
dans une boite d'encastrement Ø 60
mm (« 55 »)
• Retirer le dispositif de commande
• Retirer le châssis
• Pour le montage, procéder dans
l'ordre inverse
Attention !
Montage uniquement dans une
boite d'encastrement (plastique)
hors tension.
Raccordement électrique
468 931 003 631
Attention : Mettre la ligne hors tension
Raccordement selon schéma électrique
Pour les conducteurs rigides, section 1 à 2,5 mm
Raccordement du capteur à distance
Capteur à distance F 193 720 ou F 190 021 (option)
Jour actuel
Pour mesurer la température ambiante, un capteur à distance
peut être utilisé à la place du capteur interne. Lors du bran-
Température actu-
chement du capteur à distance, le capteur interne est automa-
elle de la pièce
tiquement désactivé.
Chauffage en mar-
Le capteur doit être posé dans un doigt de gant. Ceci afin de
che (clignote lorsque
faciliter son éventuel remplacement par la suite. Le capteur à
la partie inférieure
distance peut être allongé jusqu'à 50 mètres environ à l'aide
n'est pas disponible)
d'un câble à deux conducteurs 230 V. Éviter la pose parallèle
(retirée, hors ten-
serrée du câble sonde avec les lignes d'alimentation telles que
sion)
dans un chemin de câbles.
Texte d'aide
Pour repasser au capteur interne, la fonction « réinitialiser
Mode AUTO
tout » doit être exécuté (noter tous les réglages au préalable
Heure actuelle 14:31
et reconfigurer).
Attention !
Les câbles des capteurs sont parcouru par la tension réseau.
6. Données techniques
Référence
Tension d'alimentation
Plage de réglage
de la température
Affichage de la température Au pas de 0,1 °C
Sortie
Courant de commutation
Signal de sortie
Durée de cycle PWM
Temps de commutation min. 10 minutes
Puissance absorbée
Dérive de l'horloge
Réserve de marche
Capteur à distance (option) F 193 720, longueur 4m, F 190 021
Température ambiante
Stockage
Surtension assignée
Température pour l'essai
de dureté à la bille
CEM - Tension et courant
lors du contrôle d'émission
de parasites.
Classe de protection du boitier IP 30
Catégorie de protection
Catégorie de logiciel
Degré de pollution
Poids
7. Schéma électrique / Cotes
N
L
pendant 10 secondes
Capteur à distance F 193 720 (en équipement optionnel)
Pour acheminer ou retirer un fil flexible,
appuyer sur l'actionneur.
Les fils doivent être montés de manière à ce que la bande en
plastique agisse comme isolation par rapport à la vis de fixa-
tion.
2
FIT 3R
230 V CA 50 HZ (195...253 V)
5 °C ... 30 °C; au paliers de 0,5 °C
Contacteur à relais, alimentée
10mA ... 10 (4) A, 230 V env.
Modulation d'impulsions en largeur
(PWM) ou 2 points (Marche/Arrêt)
réglable
env. 1,2 W
< 4 minutes / an
env. 10 ans
Fonctionnement 0 °C à 40 °C (sans
condensation)
-20 °C à 70 °C (sans condensation)
4 kV
115 °C
230 V, 0,1 A
II (voir sous la mise en garde Atten-
tion)
A
2
env. 100g
230 V~ 50 Hz
Last /
Load
N
N
L
Sensor
Capteur à distance F 190 021 (en équipement optionnel)
8. Programmes préréglés
Le régulateur dispose de 3 programmes temps et température
préréglés. Le programme 1 est réglé par défaut (voir ci-après).
Si ce programme correspond aux préréglages, aucune modifi-
cation ne doit être apportée.
Pour sélectionner un autre programme, voir § 9. Paramètre
Utilisateur G1 (Sélection du programme)
Programme 1
Du lundi au vendredi
Commutation
1
2
3
Heure
06:00 08:30 12:00 14:00 17:00 22:00
Température °C
21,0
18,0 21,0 18,0 21,0
Samedi et dimanche
Commutation
1
2
3
Heure
07:00 10:00 12:00 14:00 17:00 23:00/22:00*
Température °C
21,0 18,0 21,0 21,0 21,0 15,0
Lu - Ve
Sa - Di
6:00 h
8:00 h
10:00 h
12:00 h
14:00 h
16:00 h
*23:00/22:00 = 23:00 pour samedi
Programme 2
Du lundi au vendredi
Commutation
1
2
Heure
06:00 08:30 12:00 14:00 17:00 22:00
Température °C
21,0
18,0
21,0 18,0 21,0 15,0
Samedi et dimanche
Commutation
1
Heure
07:00
Température °C
21,0
Lu - Ve
Sa - Di
6:00 h
8:00 h
10:00 h
12:00 h
14:00 h
16:00 h
*23:00/22:00 = 23:00 pour samedi
Programme 3
Du lundi au vendredi
Commutation
1
2
Heure
06:00 08:30
Température °C
21,0 18,0
Samedi et dimanche
Commutation
1
2
Heure
07:00 10:00
Température °C
21,0 18,0
Lu - Ve
Sa - Di
6:00 h
8:00 h
10:00 h
12:00 h
14:00 h
16:00 h
*23:00/22:00 = 23:00 pour samedi
Conseils pour la programmation
• Les fonctions de réglage se terminent automatiquement 3 mi-
nutes apres avoir appuyé sur la dernière touche, sans enregistrer.
Le thermostat revient dans le mode de fonctionnement actif
précédent (AUTO, MANUEL, VACANCES, MINUTERIE, JOUR DE-
ROGE).
• Saisie d'un code : Régler la valeur avec + – -> OK
• Lorsque l'utilisateur ou l'installateur procède aux réglages et
appelle les options de menus, il sélectionne les numéros de
chapitre de la notice, par exemple G1 pour « Choisir un pro-
grame » ou H2 pour « Mode de régulation ».
• Certains numéros peuvent manquer dans l'ordre de défile-
ment.
Dépannage
1. Il fait chaud trop tard :
a. Les températures de commutation et les heures program-
mées correspondent elles ?
b. « L'optimisation au démarrage » est-il activé ? (voir H7)
Le régulateur a-t-il eu suffisamment de temps (quelques
jours) pour calculer les caractéristiques de la pièce ?
c. Est-on passé à l'heure d'été/d'hiver ? (voir G5)
2. Le régulateur n'accepte plus aucune donnée : La protection
d'accès est-elle activée ? (voir G6)
3. La plage de réglage de la température est limitée :
Une limitation de température est-elle réglée ? (voir G7)
4. L'affichage de la température ne change pas : L'affichage de
la température de consigne est-il activé ? (voir G10)
4
5
6
15,0
4
5
6
18:00 h
20:00 h
22:00 h
3
4
5
6
2
23:00/22:00*
15,0
18:00 h
20:00 h
22:00 h
3
4
17:00 22:00
21,0
15,0
3
4
12:00 23:00/22:00*
21,0
15,0
18:00 h
20:00 h
22:00 h
