ENCEINTE SATELLITE TyPE POTEAU L42xC
Montage en surface
La L42XC peut être montée sur une surface horizontale avec l'embase de support de montage L42MXC
optionnelle (vendue séparément).
1.
Retournez la L42XC avec le dôme reposant sur un carton ou une mousse d'emballage afin de protéger
le dôme des rayures.
2.
Faites passez le câble de raccordement à 4 fils par le trou central du support de montage comme
représenté dans la figure 11.
3.
Attachez l'embase de support de montage au bas de l'enceinte avec les quatre vis mécaniques à tête
capuchon M5 x 16 mm fournies.
4.
Insérez les trois vis mécaniques à tête bouton M5 x 12 mm dans le côté du caisson comme représenté
dans la figure 12.
5.
Faites passer et connectez les câbles de raccordement du signal audio et de l'éclairage (voir les
instructions de câblage de la page 11).
6.
Fixez l'embase de support de montage L42MXC sur toute surface horizontale plane avec le matériel
approprié pour son matériau. Orientez l'embase de support de montage pour que le côté de la grille de
l'enceinte soit vers la direction désirée.
8

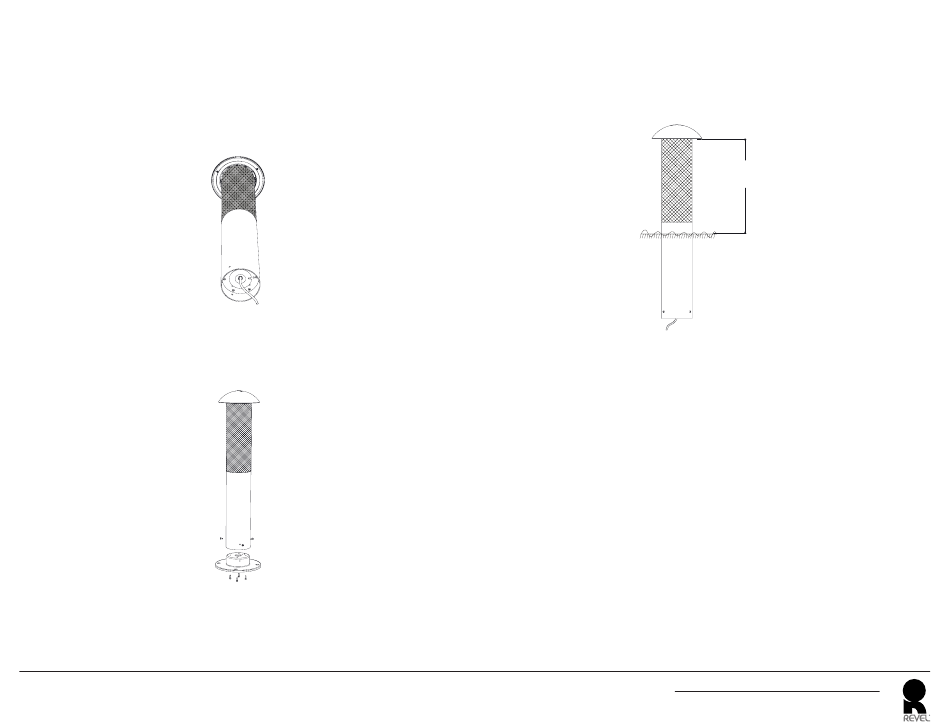

Figure 11
Figure 12
Enfouissement partiel
1.
Creusez un trou d'environ 50 cm (20 pouces) de profondeur et 18 cm (7 pouces) de diamètre.
2.
Recouvrez le fond du trou avec 50 mm (2 pouces) de petit gravier.
3.
Insérez l'enceinte L42XC dans le trou. Réglez le niveau du gravier au besoin afin d'obtenir la hauteur
désirée de l'enceinte au-dessus du niveau de la surface. Le bas du capot d'éclairage doit être environ
à 39-42 cm (15,5 - 16,5 pouces) au-dessus du sol comme représenté dans la figure 13.
33
4.
Faites passer et connectez les câbles de raccordement du signal audio et de l'éclairage (voir les
instructions de câblage de la page 11).
5.
Utilisez un niveau à bulle pour vérifier la verticalité parfaite de l'enceinte. Remplissez le trou autour de
l'enceinte avec de la terre et compressez fermement.
15 à 16 inches
(39 à 41 cm)
Figure 13
Série climat extrême – L41XC, L42XC et L12XC
Mode d'emploi
