Raccordement au clapet à gaz
Le harnais de câblage du système Proflame GT a deux fils étiquetés « TP » et « TPTH ». Raccordez
les fils au clapet à gaz comme marqué. (TH à TH et TPTH à TPTH) (Fig. 5)
Support mural de récepteur
Connecteur à 12 broches, réservé
aux connexions du système mV
GT System TH/TPTH

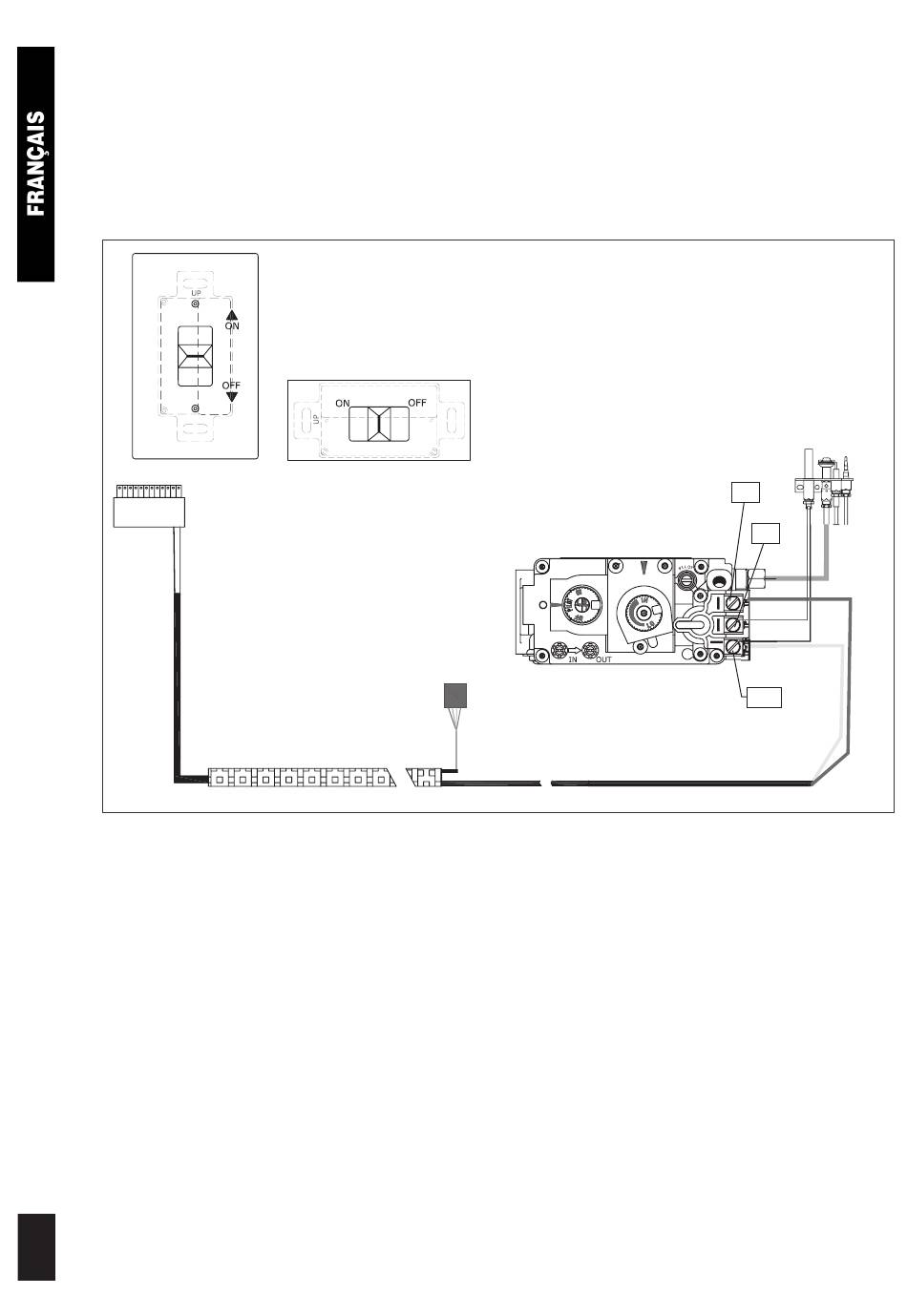

Fig. 5: Schéma de connexion.
PROCEDURE OPERATOIRE
Initialisation du système pour la première fois
Installez les 4 batteries AA dans le compartiment de batterie de récepteur. Placez l'interrupteur à
glissière à 3 positions en position « distante ».
En utilisant l'extrémité d'un trombone, ou tout autre objectif semblable, insérez l'extrémité du
trombone dans le trou marqué « PRG » sur la face avant du récepteur (Fig. 3). Le récepteur « va
retentir » trois (3) fois pour indiquer qu'il est prêt à synchroniser avec un émetteur. Installez les 3
batteries de type AAA dans le compartiment de batterie d'émetteur, situé sur la base de
l'émetteur. Les batteries étant déjà installées dans l'émetteur, poussez le bouton de Marche. Le
récepteur « va retentir » quatre fois pour indiquer que la commande de l'émetteur est acceptée
et configurer le code particulier de cet émetteur. Le système est maintenant initialisé.
6
REMOTE
REMOTE
Fixation du récepteur de cheminée
PAS UTILISE
NOT USED
mV HI/Low
TH
(+) (-)
TP
Rouge
Red
Noir
Black
Blanc
White
Vert
Green
TPTH
