MANUEL D'ENTRETIEN ET DE SUPPORT TECHNIQUE
Réglage de l'anticipateur de chaleur du
thermostat
Thermostat mécanique : Réglez l'anticipateur de chaleur du
thermostat en fonction de la demande de courant des
composants électriques du circuit R-W/W1. Il est possible
d'obtenir des lectures de courant précises au niveau des fils
connectés normalement aux bornes de sous-base de thermostat
R et W. L'anticipateur du thermostat ne doit PAS faire partie du
circuit durant la prise de mesure. (Consultez la Figure 5.)
1. Réglez l'interrupteur SW-1 (TT) du panneau de
commande de la chaudière à la position ON. (Consultez
la Figure 4.)
2. Retirez le thermostat de la sous-base ou du mur.
3. Connectez un ampèremètre aux bornes R et W de la
sous-base ou aux fils R et W du mur.
4. Notez l'appel de courant au niveau des bornes lorsque la
chaudière est réglée sur chaleur basse et après le
démarrage de la soufflante.
5. Réglez l'anticipateur
conformément aux instructions et installez−le sur une
sous-base ou un mur.
6. Réglez l'interrupteur SW-1 (TT) à la position OFF.
7. Installez la porte du compartiment de la soufflante.
Thermostat électronique : Réglez le taux de cycles à trois
cycles à l'heure.
440 04 4321 10FR
de chaleur du thermostat
Les spécifications sont susceptibles de changer sans avis préalable.
Chaudière à gaz : (F/G) 9MXT

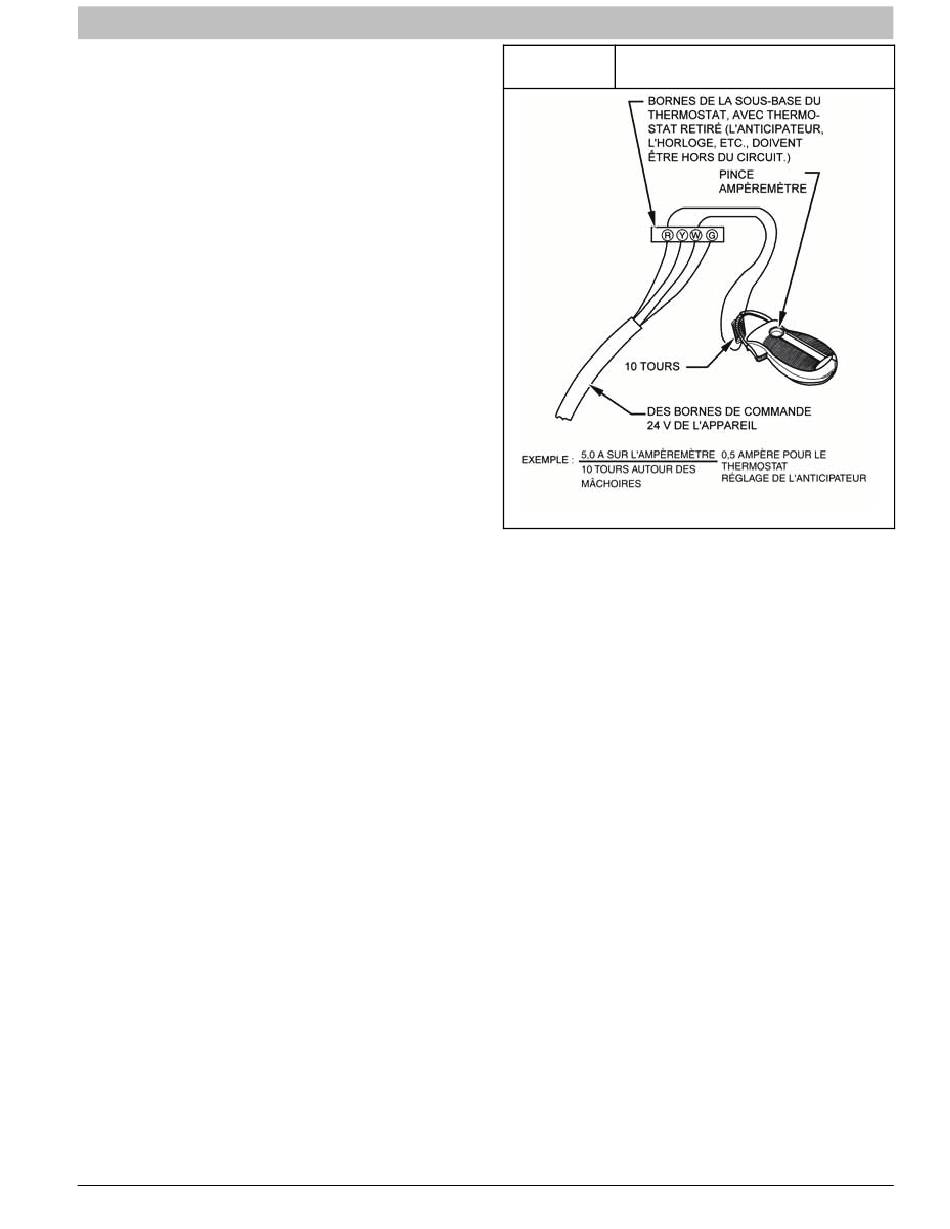

Vérification d'appel de courant à
Figure 5
l'aide de l'ampèremètre
A96316
13
