INSTALLATION
12.2

Protection contre les perturbations par diaphonie entre paires

Si deux paires d'un même câble sont très proches l'une de l'autre, il se peut que le signal transporté par l'une
vienne perturber la transmission sur l'autre paire par induction électromagnétique.
Plus les paires sont intimement enroulées, plus le risque de diaphonie est élevé. Ainsi le risque de diaphonie
est plus élevé entre deux paires d'une même quarte.
C'est la raison pour laquelle, si le câble est constitué de quartes, il est conseillé d'éviter d'utiliser les deux paires
d'une même quarte.
12.3 Raccordement du blindage à la terre
Un câble blindé assure une meilleure immunité aux perturbations et aux surtensions induites en cas d'orage.
La meilleure protection est assurée lorsque le blindage est raccordé à chaque extrémité de la ligne.
Cependant il peut exister une différence de potentiel importante entre les points de raccordement à la terre,
en particulier lorsque la ligne est longue.
C'est pourquoi, pour éviter la circulation d'un courant important dans le blindage, il est recommandé de
raccorder le blindage à la terre seulement à une extrémité du câble.
12.4

Protection contre les surtensions de ligne dues aux orages

Le XSLAN+ est couplé à la ligne par un transformateur qui assure l'isolement entre la carte électronique et la
ligne. De plus, le XSLAN+ est équipé en interne de protections contre les surtensions.
Cependant si la ligne est notoirement exposée aux orages, par exemple si elle est aérienne, ou si elle est longue
de plusieurs Km, ou si l'installation est située dans une région très exposée, il est recommandé de protéger

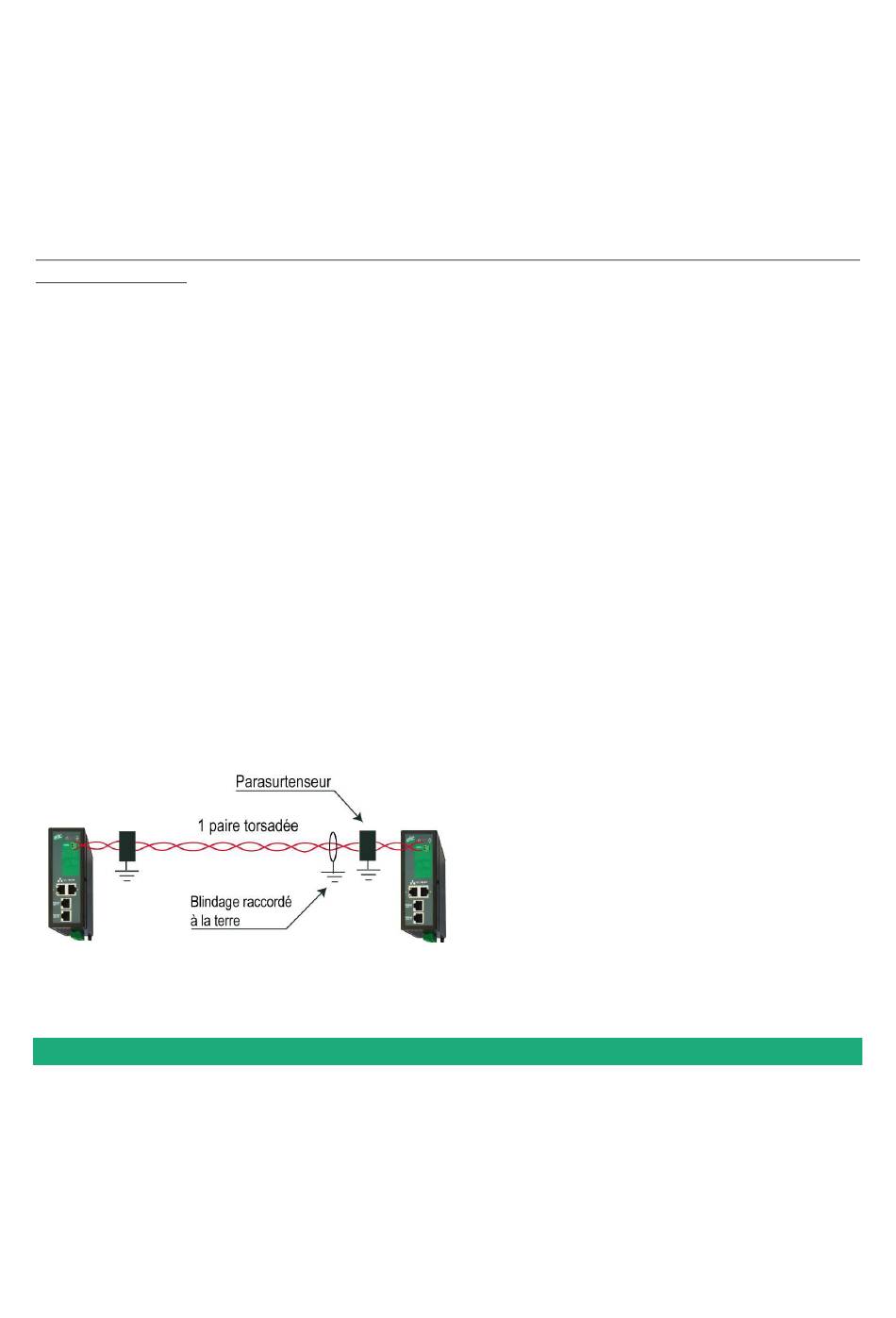

chaque switch XSLAN+ par un parasurtenseur de ligne raccordé à la terre suivant le schéma ci-dessous.
13 Connexion du XSLAN+ à la ligne
13.1 Précautions générales
Si le fil est composé de plusieurs brins, il est préférable d'équiper son extrémité d'un embout.
Chaque fil de la paire torsadée doit être enfoncé en butée dans la borne à vis du XSLAN+.
La communication SHDSL n'est pas polarisée ; les deux fils de la paire torsadée peuvent être intervertis.
Vérifier que le blindage, s'il existe est correctement connecté à la terre.
