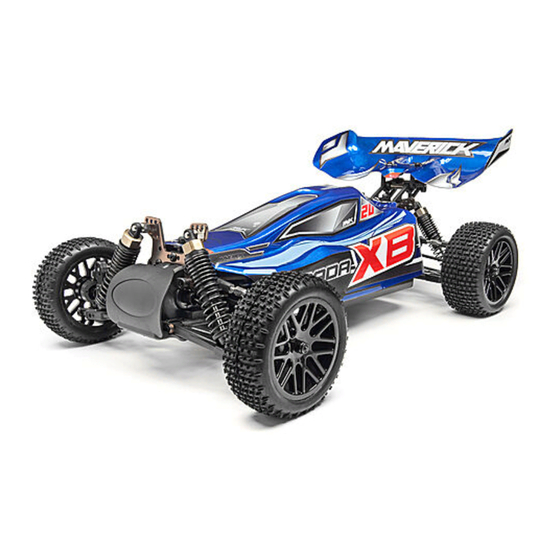

Maverick STRADA Manuel D'utilisation

Masquer les pouces Voir aussi pour STRADA:
Table des Matières
Les langues disponibles

Les langues disponibles

Liens rapides

Télécharger ce manuel
English
..............02
Deutsch
..............15
Français ..............28
Español
..............41
MV29995
Table des Matières
loading

Manuels Connexes pour Maverick STRADA

Sommaire des Matières pour Maverick STRADA

  • Page 1 English ....02 Deutsch ....15 Français ....28 Español ....41 MV29995...
  • Page 28 AMUSEZ-VOUS ! Mais lisez ceci d’abord !! Nous savons que vous allez bien vous amuser avec votre modèle, mais pour obtenir le meilleur de votre achat, veuillez lire cette information AVANT de le mettre en marche. Sommaire Page Garantie Précautions de sécurité Composants Outils Éléments nécessaires au bon fonctionnement...

  • Page 29: Précautions De Sécurité

    Précautions de sécurité Ce produit est un vrai véhicule radiocommandé et ce n’est pas un jouet. Lisez avec attention ce manuel d’instructions avant de mettre le modèle en marche. Si vous n’êtes pas familiarisé avec les véhicules radiocommandés, nous vous recommandons de demander le conseil pour qui cela est familier.

  • Page 30: Éléments Obligatoires Pour Le Fonctionnement

    Éléments obligatoires pour le fonctionnement 4 * piles AA pour l’émetteur Chargement de la batterie Utilisez toujours le chargeur fourni pour la batterie qui est incluse. Le temps de charge d’une batterie vide est d’environ 6 heures. Ne chargez pas la batterie pendant plus de 6 heures afi n d’éviter une surchauffe et l’endommagement de la batterie.

  • Page 31: Émetteur

    Émetteur Votre émetteur est un régulateur avancé conçu pour faciliter l’utilisation et le réglage pour le débutant. Vous devrez suivre les étapes ci-dessous pour vous assurer que vous avez préparé correctement le régulateur et que vous avez compris les possibilités disponibles de réglage. Les commandes de fonction de l’émetteur 1.

  • Page 32: Mise En Marche

    Mise en marche Voyants LED d’alimentation La LED rouge s’allumera si Allumez d’abord l’émetteur puis le récepteur. les batteries AA installées sont Allumez l’émetteur et l’indicateur de batterie Del s’allume. suffi samment chargées. Allumez le récepteur. La confi guration automatique du contrôle de vitesse ajusté...

  • Page 33: Calibration Du Contrôleur Électronique De Vitesse

    Calibration du contrôleur électronique de vitesse MSC-30BR-WP Features: Modèle MSC-30BR-WP Contrôleur marche 40A / 180A avant/courant de pointe Contrôleur marche 20A / 90A arrière Résistance marche avant : 0,002 Ohm ; marche arrière : 0,004 Ohm Application échelle 1/10 sur route et hors route Limites du 2S Lipo moteur taille 540 ou 550 ≥12T...

  • Page 34: Protection Anti-Surchauffe

    Choisissez le mode de la batterie De contrôleur électronique de vitesse est programmé à l’aide de cavaliers permettant de sélectionner un réglage. (Il est conseillé d’utiliser des pinces à épiler pour enclencher les cavaliers) Cavalier BATT LiPo NiMH Protection par coupure contre les faibles voltages Si le voltage du pack de batteries est plus faible que le seuil pendant 2 secondes, le contrôleur électronique de vitesse se met en mode protection.
  • Page 35 Calibration du contrôleur électronique de vitesse Caractéristiques du MSC-30BL-80WP : 1. Résistant à l’eau* et à la poussière. L’ESC a été conçu pour fonctionner dans des conditions humides. a.*Veuillez retirer le ventilateur de refroidissement lorsque vous utilisez l’ESC dans des conditions très humides. b.*Après avoir utilisé...

  • Page 36: Calibration Du Contrôleur Électronique De Vitesse

    C’est un système de moteur sans balai extrêmement puissant. Nous vous recommandons Précautions vivement de retirer les pneus, pour votre propre sécurité et celle des autres, avant d’exécuter les fonctions de calibrage et de programmation avec ce système. Veuillez garder nos mains, vos cheveux et tout vêtement ample éloigné...

  • Page 37: Réglage Du Mode De Programmation

    Réglage du Mode de Programmation Modes de Valeurs du Programme Programme Marche Marche 1. Mode D’Allumage avant avec avant/arrière frei avec frein 2. Freinage de Ralentissement Sans 3. Coupure Auto-Lipo 2.6V / cellule 2.8V / cellule 3.0V / cellule 3.2V / cellule 3.4V / cellule Protection 4.
  • Page 38 Modifi er le réglage Le régulateur possède un nombre de programme qui peut être modifi é en fonction. Chaque clignotement de la LED verte représente le mode de programme (1 clignotement = Mode Running, 2 clignotements = Force du frein au neutre et 3 clignotements = Réglage Auto-LiPo).

  • Page 39: Conduite

    Conduite Le pilotage d’une voiture radio-commandée peut présenter des diffi cultés pour arriver à une maîtrise suffi sante. Nous souhaitons surtout que votre voiture radio-commandée (RC) vous donne le plus de plaisir possible. Néanmoins, veuillez lire les avertissements ci-dessous et les conseils de base pour comprendre comment utiliser votre voiture RC pour la première fois.

  • Page 40: Dépannage

    Dépannage Veuillez lire cette partie si vous rencontrez un défaut en essayant de faire marcher votre véhicule. Problème Cause Solution Le véhicule ne bouge pas L’émetteur ou le récepteur est éteint Allumez l’émetteur et le récepteur Les piles ne sont pas correctement Mettez correctement les piles installées dans l’émetteur dans l’émetteur...
  • Page 54 Parts List/Teileliste/Liste des Pièces/Listado de piezas Bodyshells & Accessories Part STD/ Description Number Roll Cage Parts A/B Überrollkäfi g Teile A/B MV22718 Pièces darceau (A/B) Partes A/B caja antivuelco Roll Cage Parts C Überrollkäfi g Teile C MV22719 Pièces darceau C Partes C caja antivuelco Rear Wing Heckspoiler...
  • Page 55 Bodyshells & Accessories Part STD/ Description Number Drift Car Painted Body Red (DC) Drift-Car Karosserie rot lackiert (DC) MV22750 Carrosserie de voiture de drift peinte en rouge (DC) Carrocería de coche drift roja (DC) Short Course Body Clear (SC) Short Course Truck Karosserie klar ( SC) MV22751 Carrosserie de Short Course transparente (SC) Carrocería de short course transparente (SC)
  • Page 56 Chassis Components Part STD/ Description Number Front Bumper Plate Frontrammer MV22042 Plaque pare-chocs avant Chapa del parachoques delantero Antenna Mount Antennenhalter MV22074 Support Antenne Montura de la antena Battery Cover Post (2pcs) Akkuhalter-Pfosten (2St)) MV22077 Montant de couvercle de batterie (2 pces) Poste de la cubierta de la batería (2pzs) Battery Cover Akkuhalterung...
  • Page 57 Chassis Components Part STD/ Description Number Front Foam Bumper Schaumstofframmer vorne MV22616 Pare-chocs en mousse avant Parachoque de espuma delantero Chassis Chassis MV22621 Châssis Chasis Chassis Chassis MV22625 Châssis Chasis Protective Gear Cover Getriebeabdeckung MV22626 Carter dengrenage de protection Cubierta del engranaje Motor Mount Motorhalterung MV22628...
  • Page 58 Chassis Components Part STD/ Description Number Front Bumper Foam Schaumstofframmer vorne MV22775 Pare-chocs en mousse avant Parachoque de espuma delantero Front Body Mount Karosseriehalter vorne MV22776 Support de carrosserie Soporte carroceria del. Rear Body Mount Karosseriehalter hinten MV22777 Support de carrosserie Soporte carroceria tras.
  • Page 59 MRX-243 2,4 Ghz 3-Kanal-Empfanger mit Fehlerschutz MV22716 Recepteur MRX-243 2.4Ghz 3Ch a/ securite integree Receptor Maverick MRX-243 2.4GHz 3Ch construido a prueba de fallos Multi-Region 300mA Mains Charger For 7.2V Battery (Tamiya-T-Plug) Multi-Region 300mA Ladegerät für 7.2V Batterie (Tamiya-T-Plug) MV22761 Chargeur Multi-région 300mA pour accus de 7,2V (Tamiya-T-Plug)
  • Page 60 Electrics Part STD/ Description Number Motor Heatsink Motor Kuehlkoerper MV22778 Plaque Moteur Refroidissante Disipador de Calor del Motor MSC-30BR-WP Brushed Speed Controller MSC-30BR-WP Fahrtenregler MV30001 Contrôle de régime MSC-30BR-WP Mando de velocidad MSC-30BR-WP MSC-30BL-WP Brushless Speed Controller (T-Plug) MSC-30BL-WP Brushless Fahrtenregler (T-Plug) MV30003 Contrôle de régime MSC-30BL-WP Brushless (T-Plug) Mando de velocidad Brushless MSC-30BL-WP (T-Plug)
  • Page 61 Hardware Part STD/ Description Number Round Head Screw M3x10mm (6Pcs) Rundkopfschraube M3x10mm (6St) MV22057 Vis à tête ronde M3x10mm (6 pces) Tornillo de cabeza redonda M3x10mm(6pzs) Grub Screw M3x4mm (8Pcs) Madenschraube M3x4mm (8St) MV22058 Vis sans tête M3x4mm (8 pces) Pasador prisionero M3x4mm (8pzs) Grub Screw M4x4 (8Pcs) Madenschraube M4x4mm (8St)
  • Page 62 Hardware Part STD/ Description Number TP Binder Head Screw M2.6X8mm (12Pcs) Flachkopfschneidschraube M2.6x8mm (12St) Z481 Vis TP. Tole Tete Plate M2.6x8mm (12pces) Tornillo de autoroscado de cabeza de bola M2.6x8mm (12pzs) TP Binder Head Screw M3X10mm (10Pcs) Flachkopfschneidschraube M3x10mm (10St) Z552 Vis TP.
  • Page 63 Suspension & Steering Part STD/ Description Number Steering Post Assembly Lenkungspfosten MV22041 Montant de direction Conjunto del poste de la dirección O-Ring Seals (12Pcs) O-Ring Set (12St) MV22043 Joints toriques (12 pces) Juntas tóricas (12pzs) Steering Bushing (12Pcs) Lenkungslager (12St) MV22061 Bague de direction (12 pces) Casquillo de la dirección (12pzs)
  • Page 64 Suspension & Steering Part STD/ Description Number Shock Ball Head Dämpfer-Kugelkopf MV22604 Boule de tête damortisseur Cabeza esférica para golpes Front Lower Suspension Arm (2pcs) Schwingen Set vorne (2St) MV22607 Bras de suspension inférieur avant (2 Pces) Brazo de suspensión inferior delantero (2pzs) Rear Lower Suspension Arm (2pcs) Schwingen Set hinten (2St) MV22608...

  • Page 65: Option Parts

    Piñón del diferencial 25T (módulo 0.8) 27T Pinion Gear (0.8 Module) 27 Zähne Ritzel (Modul 0.8) MV22703 Pignon 27D (Module 0,8) Piñón del diferencial 27T (módulo 0.8) Exploded Views/Explosionszeichnung/Vue éclatée/ Diagrama desplegado Strada DC MV22640 MV22036 MV22025 MV22025 MV22067 MV22036...
  • Page 66 MV22077 MV22078 MV22029 MV22052 MV22018 MV22061 MV22055 MV22041 MV23065 MV22643 MV22643 MV22057 MV22012 MV22040 MV22062 MV22053 MV22059 MV22068 MV23065 MV22024 MV22138 MV22023 MV22061 MV22029 MV22092 MV22054 MV22091 MV22731 MV22015 MV22047 MV22047 MV22725 MV22052 MV22101 MV22022 MV25037 MV22112 MV22604 MV22080 MV22111 MV22062 MV25035 Z725...
  • Page 67 MV22057 MV22726 MV22077 MV22626 MV22074 MV22029 Z351 MV22047 MV22052 MV22733 MV22047 MV22057 MV22626 MV22643 MV22023 MV22643 MV22047 MV25035 MV22053 MV22018 MV22068 MV22109 MV22625 MV22029 MV22054 MV22052 MV22732 MV22048 MV22093 MV22048 MV22014 MV22003 MV22725 MV22047 MV22029 MV22034 MV22112 MV22023 MV25037 Z725 MV22068 MV22111 MV22082...
  • Page 68 MV22077 MV22029 MV22018 MV22052 MV22061 MV22057 MV22055 MV22643 MV22041 MV22643 MV23065 MV22012 MV22040 MV22053 MV22059 MV22138 MV22068 MV23065 MV22023 MV22047 MV22024 MV22061 MV22023 MV22062 MV22029 MV22427 MV22054 MV22631 MV22731 MV22630 MV22015 MV22630 MV22047 MV22052 MV22725 MV22629 MV22427 MV22046 MV22029 MV22607 MV22610 MV25037 MV22022...
  • Page 69 MV22057 MV22726 MV22029 MV22626 MV22074 Z351 MV22077 MV22078 MV22047 MV22733 MV22047 MV22052 MV22057 MV22626 MV22643 MV22023 MV22643 MV22047 MV22053 MV22068 MV22018 MV22029 MV22625 MV22427 MV22054 MV22052 MV22732 MV22630 Z552 MV22014 MV22630 MV22428 MV22725 MV22047 MV22427 MV22629 MV22029 MV22047 MV22034 MV22023 MV22023 MV22068 MV25037...
  • Page 70 MV22077 MV22029 MV22018 MV22052 MV22061 MV22643 MV22643 MV22055 MV22041 MV22012 MV23065 MV22057 MV22040 MV22053 MV22059 MV22068 MV22062 MV22029 MV22023 MV23065 MV22024 MV22138 MV22117 MV22061 MV22121 MV22427 MV22128 MV22054 MV22122 MV22024 MV22130 MV22015 MV22052 MV22048 MV22725 MV22047 MV22128 MV22130 MV22121 MV22427 MV22023 MV22119 MV22029...
  • Page 71 MV22726 MV22057 MV22626 MV22074 Z351 MV22077 MV22078 MV22047 MV22733 MV22029 MV22047 MV22052 MV22057 MV22023 MV22626 MV22643 MV22643 MV22047 MV22053 MV22018 MV22068 MV22121 MV22029 MV22625 MV22118 MV22427 MV22128 MV22047 MV22122 MV22054 MV22130 MV22052 MV22014 MV22130 MV22725 MV22048 MV22128 MV22024 MV22121 MV22427 MV22029 MV22034 MV22125...
  • Page 72 MV22077 MV22029 MV22018 MV22052 MV22061 MV22055 MV22041 MV22643 MV22643 MV23065 MV22057 MV22012 MV22040 MV22059 MV22053 MV22068 MV22047 MV23065 MV22138 MV22023 MV22616 MV22029 MV22061 MV22024 MV22007 MV22062 MV22055 MV22042 MV22054 MV22006 MV22021 MV22053 MV22015 MV23065 MV22725 MV22062 MV22054 MV22023 MV22007 MV22029 MV22047 MV22022 MV22080...
  • Page 73 MV22727 MV22057 MV22626 MV22074 Z351 MV22077 MV22078 MV22047 MV22734 MV22029 MV22047 MV22052 MV22057 MV22626 MV22023 MV22643 MV22643 MV22047 MV22053 MV22018 MV22068 MV22621 MV22029 MV22047 MV22054 MV22026 MV22052 MV22725 MV22007 MV22047 MV22014 MV22003 MV22007 MV22053 MV22035 MV22047 MV22068 MV22023 MV22029 MV22034 MV22082 MV22606 MV22059...
  • Page 74 MV22077 MV22078 MV22029 MV22018 MV22052 MV22643 MV22061 MV22643 MV22057 MV22055 MV22012 MV22041 MV22053 MV23065 MV22059 MV22040 MV22068 MV22023 MV23065 MV22138 MV22029 MV22024 MV22062 MV22061 MV22427 MV22630 MV22047 MV22052 MV22615 MV22054 MV22062 MV22731 MV22023 MV22615 MV22015 MV22629 MV22725 MV22023 MV22630 MV22427 MV22029 MV22047 MV22046...
  • Page 75 MV22057 MV22726 MV22626 MV22029 MV22074 Z351 MV22077 MV22047 MV22733 MV22047 MV22057 MV22052 MV22626 MV22643 MV22023 MV22047 MV22643 MV22053 MV22018 MV22068 MV22029 MV22625 MV22052 MV22427 MV22054 MV22630 MV22731 MV22057 MV22062 MV22014 MV22057 MV22630 MV22612 MV22047 MV22725 MV22613 MV22427 MV22629 MV22047 MV22029 MV22068 MV22034 MV22023...
  • Page 76 MV22077 MV22029 MV22052 MV22061 MV22018 MV22055 MV22041 MV23065 MV22643 MV22643 MV22057 MV22012 MV22040 MV22053 MV22059 MV22138 MV22023 MV23065 MV22068 MV22774 MV22024 MV22062 MV22061 MV22029 MV22047 MV22052 MV22054 MV22776 MV22731 MV22015 MV22047 MV22725 MV22023 MV22046 MV22062 MV22022 MV22101 MV22029 MV25037 MV22112 MV22129 MV25035 MV22080...
  • Page 77 MV22057 MV22726 MV22029 MV22626 MV22077 MV22074 Z351 MV22078 MV22047 MV22733 MV22052 MV22047 MV22057 MV22626 MV22643 MV22023 MV22643 MV22047 MV22053 MV22018 MV22068 MV22029 MV22625 MV22052 MV22427 MV22054 MV22732 MV22777 MV22014 MV22725 MV22427 MV22003 MV22427 MV22034 MV22023 MV22023 MV22029 MV22062 MV22068 Z725 MV22129 MV22112 MV25037...
  • Page 78 MV22077 MV22078 MV22029 MV22018 MV22061 MV22052 MV22055 MV22643 MV22643 MV22041 MV23065 MV22012 MV22057 MV22053 MV22040 MV22059 MV22721 MV22023 MV22068 MV23065 MV22138 MV22062 MV22061 MV22047 MV22024 MV22029 MV22723 MV22054 MV22052 Z554 MV22731 MV22721 MV22772 MV22773 Z554 MV22029 MV22062 MV22101 MV25037 MV22112 MV22129 MV25035 MV22046...
  • Page 79 MV22726 MV22057 MV22074 MV22626 MV22047 Z351 MV22047 MV22077 MV22733 MV22057 MV22029 MV22626 MV22052 MV22643 MV22047 MV22023 MV22643 MV22053 MV22018 MV22068 MV22724 MV22029 MV22722 MV22052 MV22054 MV22723 MV22732 MV22722 MV22772 MV22773 MV22029 MV22427 MV22102 Z553 MV22129 MV22068 MV22052 MV22062 Z725 MV22082 MV25037 MV22112 MV22606...
  • Page 80 HPI RACING LTD. 19 WILLIAM NADIN WAY HOBBY PRODUCTS INTERNATIONAL EUROPE LTD. SWADLINCOTE, DERBYSHIRE, DE11 OBB, UK Tel: +44 (0)1283 226570 19 WILLIAM NADIN WAY WWW.MAVERICK-RC.COM SWADLINCOTE, DERBYSHIRE, DE11 OBB, UK...
