3 Description de la machine

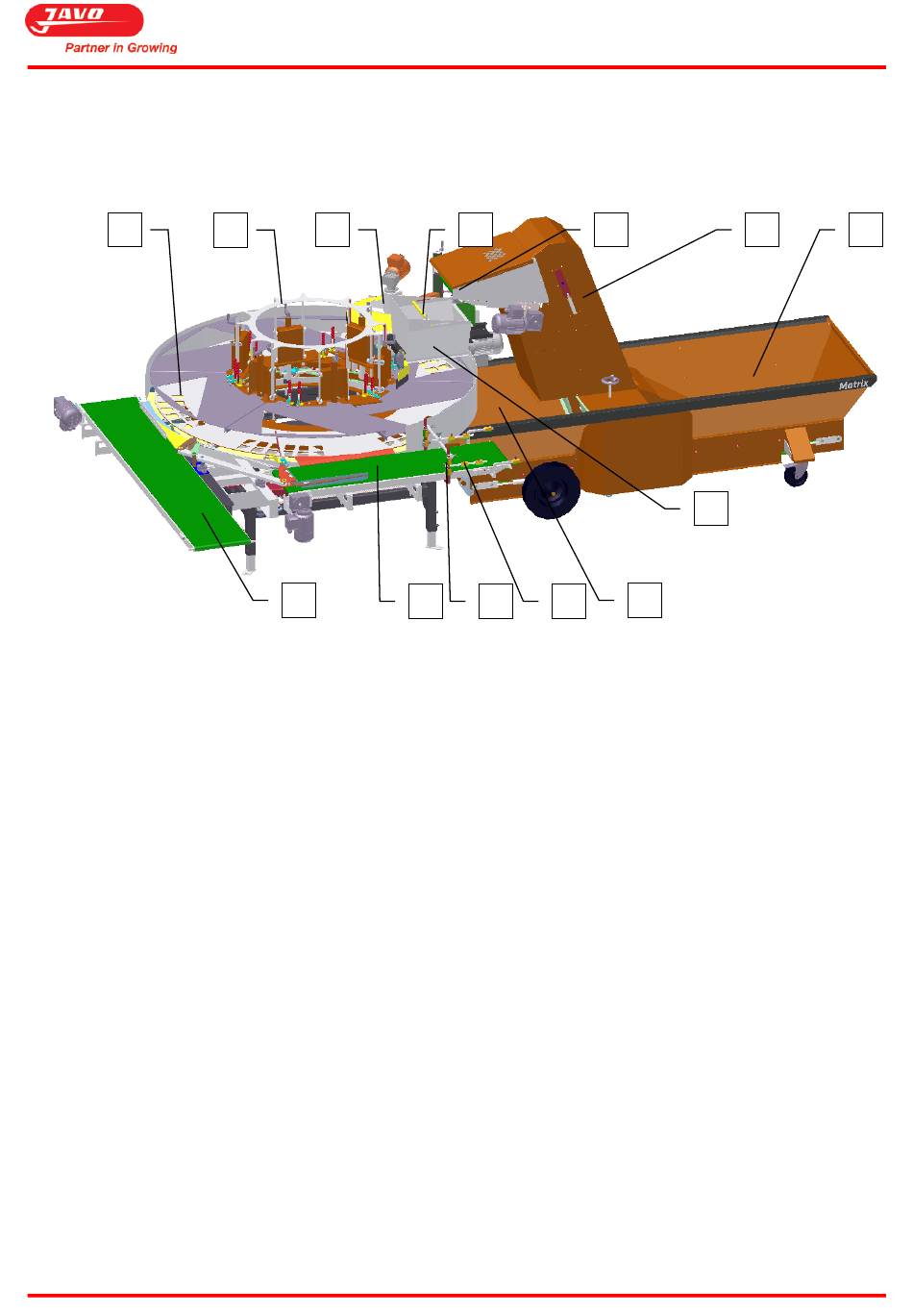

3.1 Vue d'ensemble de la machine
G
A. Bac de stockage de terreau
B. Convoyeur élévateur
C. Sortie du substrat
D. Entrée du substrat dans le carrousel
E. Unité de brossage
F. Position de changement des plaques de gabarit de remplissage
G. Plaque de gabarit de remplissage
H. Convoyeur de retour de terreau
I.
Convoyeur d'entrée des plateaux
J.
Convoyeur de sortie des plateaux
K. Rotor
L. Contrôle d'angle (en option) (4 capteurs de foyer)
M. Contrôle de plateau (contrôle de hauteur)
Version 2016-2
F
E
J
D
I
M
L
Manuel du Javo Matrix
C
B
K
H
A
