INSTALLATION - INSTRUCTIONS DE MONTAGE

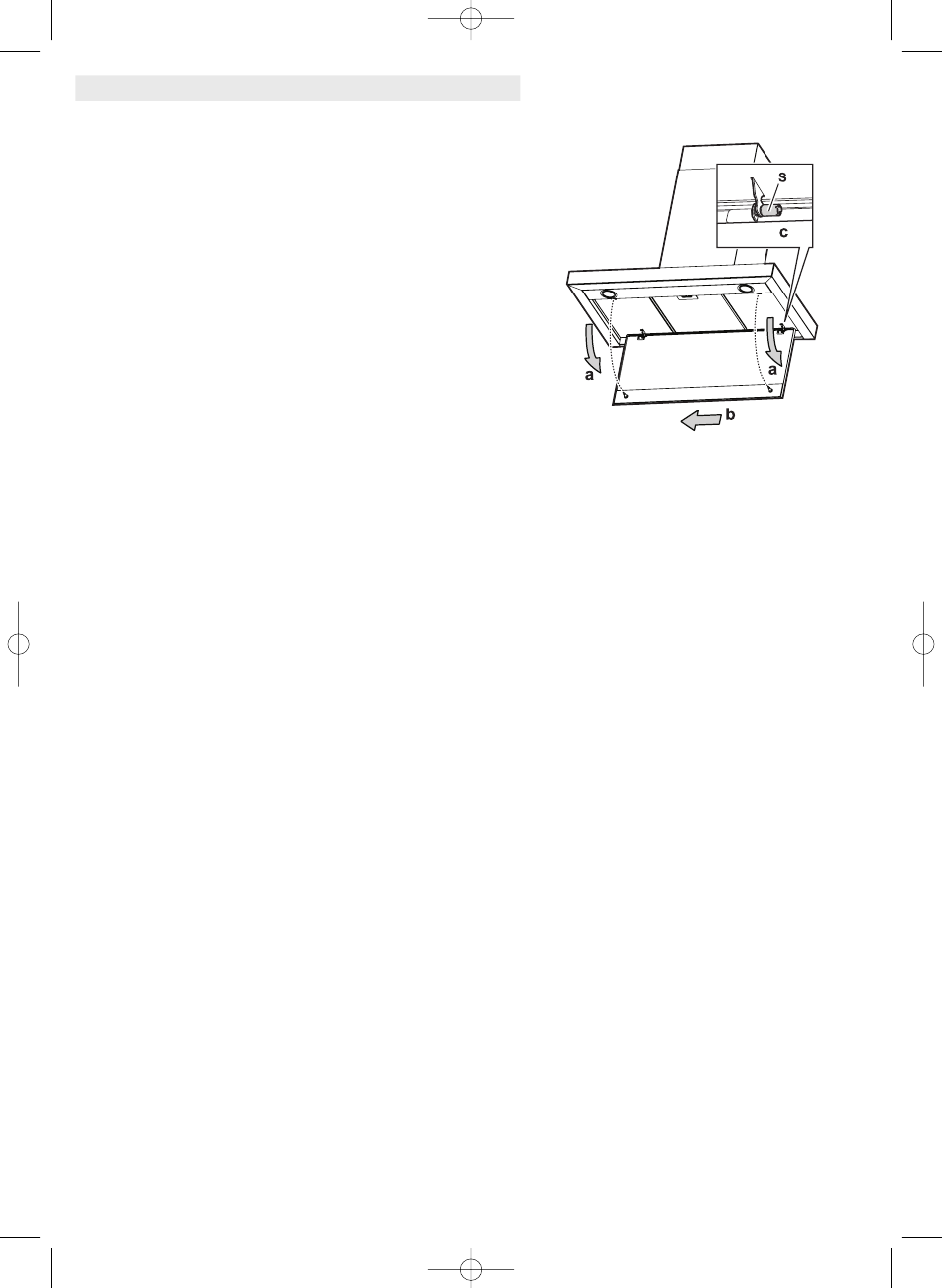

Avant de commencer l'installation, retirez de la hotte le ou les panneaux d'aspiration
périmétraux, le ou les filtres à graisse et le châssis porte-filtre à charbon (si monté).
À cet effet, procédez comme suit :
a. Tirez le panneau (CÔTÉ AVANT) fermement vers le bas.
b. Avec une pince, dévissez la ou les poignées de sécurité S.
c. Décrochez-le des charnières arrières.
Retirez le ou les filtres à graisse et le châssis porte-filtre à charbon comme indiqué dans les
paragraphes d'entretien correspondants.
Les instructions en séquence numérique ci-après se réfèrent au dessin qui vous trouverez à la page suivante et contenant la numérotation correspondante.
1. Tracez une ligne sur le mur jusqu'au plafond, correspondant à la ligne médiane.
2. Découpez le gabarit au niveau de la ligne H6 et appliquez le schéma de perçage au mur (fixez-le avec du ruban adhésif) : La ligne verticale médiane
imprimée sur le schéma de perçage doit correspondre à la ligne médiane dessinée sur le mur et le bord inférieur du schéma de perçage doit correspondre
au bord inférieur de la hotte.
3. Appuyez la patte de support sur le schéma de perçage et faites-la coïncider avec le rectangle hachuré. Marques les deux trous extérieurs et percez. Retirez le
schéma de perçage, introduisez 2 chevilles dans le mur et fixez avec 2 vis la patte de support de la hotte.
4. Suspendez la hotte à la patte.
5. Réglez la distance entre la hotte et le mur.
6. Réglez l'assiette horizontale de la hotte.
7. De l'intérieur de la hotte, marquez 2 trous pour la fixation définition de la hotte.
8. Retirez la hotte de la patte.
9. Percez (Ø 8 mm).
10. Introduisez 2 chevilles dans le mur.
11. Appliquez la patte de support de cheminées G sur le mur en adhérant au plafond. La petite ouverture du support doit coïncider avec la ligne tracée sur le
mur à l'opération 1. Percez 2 trous (Ø 8 mm) et introduisez 2 chevilles dans le mur.
12. Fixez avec 2 vis.
13. Accrochez la hotte à la patte inférieure.
14. Fixez définitivement la hotte au mur avec 2 vis.
15. Effectuez la connexion du tube pour l'évacuation des fumées à la bague de raccordement B. Le tube doit être dirigé vers l'extérieur (version aspirante) ou
vers le déflecteur (version filtrante). Le déflecteur F doit être fixé à la patte de support de cheminées G avec 2 vis.
16. Effectuez le branchement électrique.
17. Introduisez les cheminées dans le logement prévu au-dessus de la hotte pour couvrir complètement le groupe aspirant.
18. Retirez la section supérieure et fixez-les au-dessus avec 2 vis (18a) au support de cheminées G (18b). Remontez le châssis porte-filtre à charbon et le ou les
filtres à graisse.
19. Installation du panneau d'aspiration périmétral :
a. Accrochez le panneau sur les broches de la hotte.
b. Bloquez le panneau en vissant les cliquets S sur les broches avec une pince (vérifiez que les cliquets sont bien vissés).
c. Faites tourner les panneaux pour couvrir la zone d'aspiration et accrochez-le aux broches en appuyant fermement.
IMPORTANT : vérifiez toujours que le panneau est bien fixé à sa place.
Vérifiez le fonctionnement de la hotte en consultant le paragraphe de description et d'utilisation de la hotte.
