5.5.3 Fonctionnement manuel du servomoteur
Si nécessaire, le servomoteur peut également être utilisé manuellement.
Mise en garde
Danger !
Ne pas toucher les fils nus ou les vis de fixation.
•
Retirer le cache du servomoteur.
•
Placer l'interrupteur sur la position « manuel ».
•
Mettre manuellement le servomoteur à la position souhaitée avec un cavalier isolé, temporairement branché aux
bornes 16/17 ou 17/18.
– La liaison des contacts 16 et 17 place le servomoteur en position « fermé ».
– La liaison des contacts 17 et 18 place le servomoteur en position « ouvert ».
•
Remonter le cache du servomoteur.
Le fonctionnement automatique est sélectionné en plaçant l'interrupteur sur « automatique ».
fermé
16
40%
60%
20%
80%
20%
100%
0%
min Y max
Y

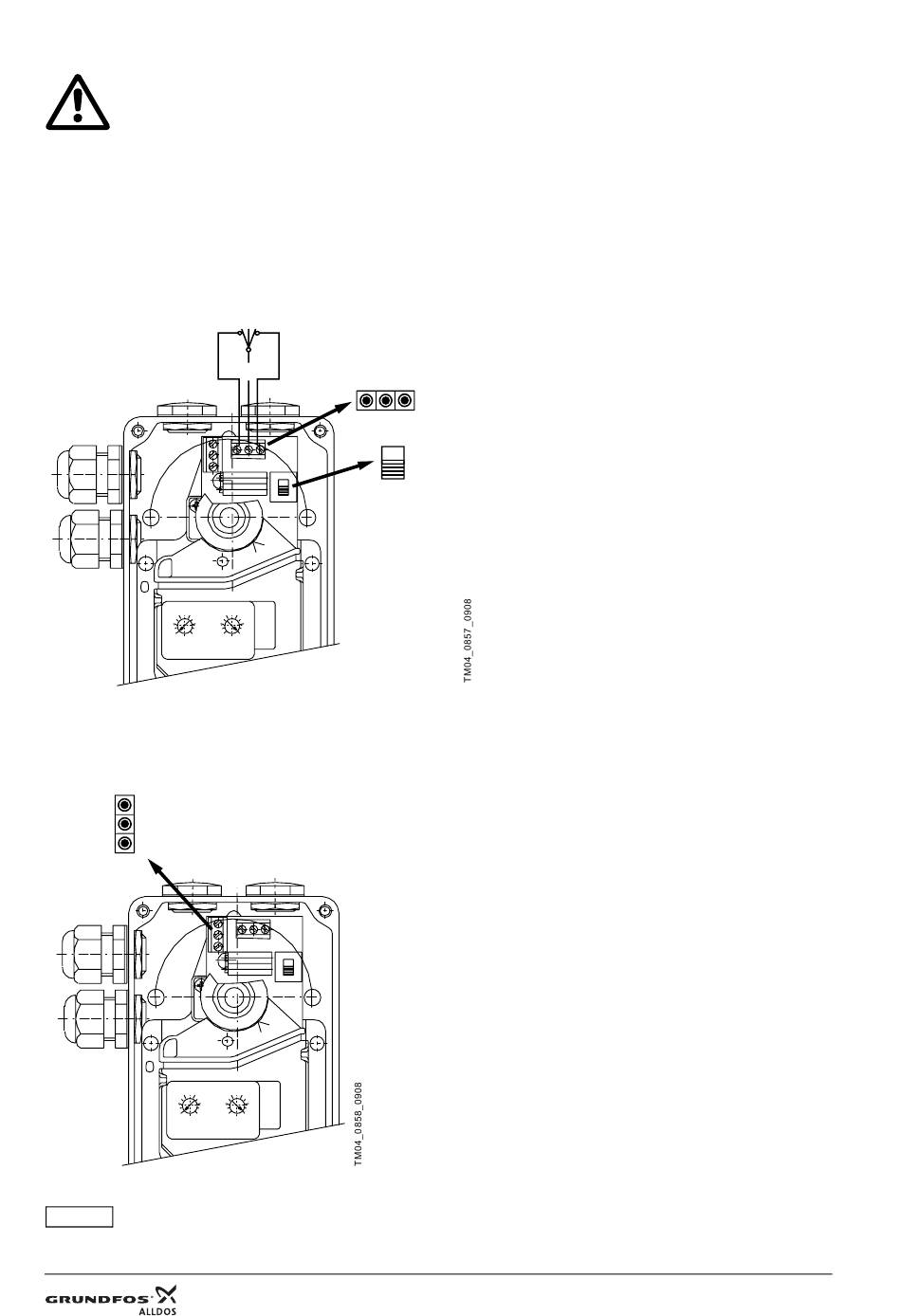

Fig. 19 Fonctionnement manuel du servomoteur
5.5.4 Indication à distance de la position de l'interrupteur à coulisse
•
Il est possible d'indiquer à distance la position de l'interrupteur à coulisse manuel/automatique, si nécessaire. La
prise est réalisée avec les bornes 13,14 et 15.
AUTO
13
14
COM
MAN
15
40%
60%
20%
80%
100%
0%
min Y max
Y
Fig. 20 indication à distance de la position de l'interrupteur à coulisse
Les bornes 13, 14 et 15 permettent l'indication à distance de la position de l'interrupteur à
Nota
coulisse pour AUTO/MAN.
_
+
ouvert
17
18
16 17 18
40% 60%
80%
0%
100%
40% 60%
20%
80%
0%
100%
AUTO
MAN
20 / 24
