10. SYSTÈME ÉLECTROHYDRAULIQUE
Manuel de l'opérateur
Description du circuit hydraulique des modèles EH
Le modèle 1320 est commandé à partir du système hydraulique du tracteur. Le circuit hydraulique de la machine peut facilement passer d'un système hydraulique « à centre ouvert » à un
système hydraulique « à centre fermé ».
Le numéro indiqué sur le câble électrique qui est connecté au solénoïde
correspond au numéro de la vanne. Ses fonctions sont les suivantes :
Vanne (1) d'ouverture du couteau
Vanne (2) de fermeture du couteau.
6
15
Ces vannes ouvrent et ferment le coupe- film.
4
11
1
Afin d'éviter que le couteau ne s'ouvre accidentellement, la machine est
équipée d'une vanne de retenue de charge au-dessus de la section
de coupe de la vanne de régulation. La partie inférieure du couteau présente
un orifice de régulation de la vitesse de 2 mm.
7
Vanne (3) d'entrée des rouleaux.
Cette vanne commande les rouleaux pour le chargement.
Vanne (4) de sortie des rouleaux.
Cette vanne écarte les rouleaux pour le déchargement.
Vanne (5) de rotation du bras.
Cette vanne commande le bras d'enrubannage et les trains de rouleaux.
Vanne (6) d'accélération du bras.
Au début et à la fin de la séquence d'enrubannage, la vitesse est lente.
Cette vanne actionne la vitesse rapide du bras. Si cette vanne n'est pas
3
actionnée, l'huile qui circule vers le bras d'enrubannage est déviée vers
5
9
2
10
un orifice et le bras est alors ralenti.
Vanne (7) Vanne principale.
Cette vanne est actionnée pour toutes les fonctions.
Vanne (8) Vanne d'inversion.
8
Cette vanne est installée sur la vanne de la tour et inverse le sens de
rotation du bras d'enrubannage.

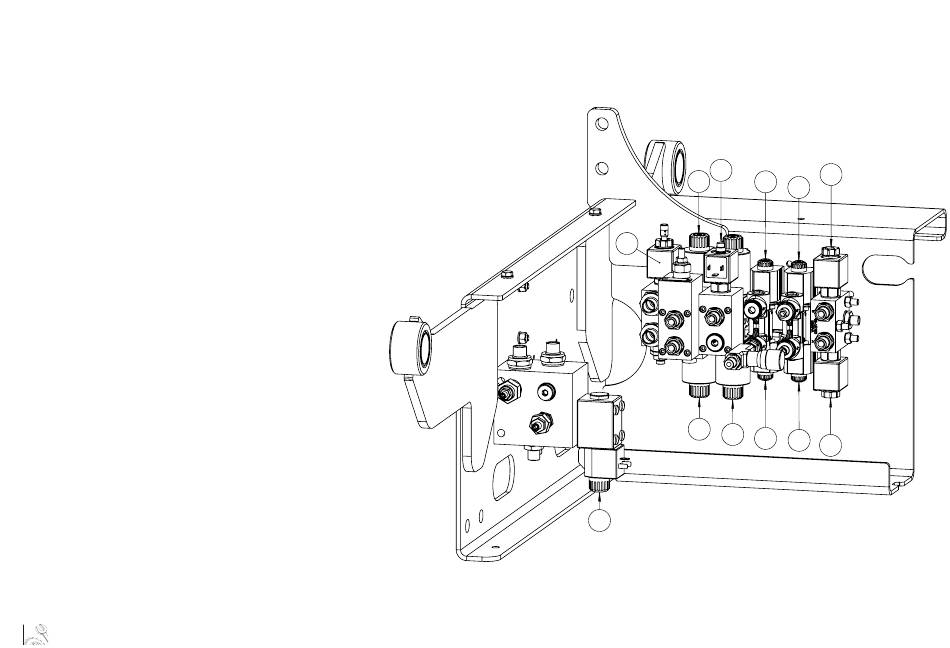

Ill. 9.4
Vanne (9) de repliage du bras d'enrubannage (1320 uniquement)
Cette vanne replie le bras d'enrubannage qui était en position droite dans une position dans laquelle les deux distributeurs sont regroupés.
