CHANGEMENT DE LAME
1. Débranchez la scie à ruban de la source de courant.
2. Retirez l'insertion de table et la goupille de table.
3. Ouvrez le couvercle du haut et du bas.
4. Desserrez les systèmes de guide de lame à roulement du haut et du
bas.
5. Baissez le levier (A) Fig.7 à l'arrière de la scie à ruban.
6. Retirez la lame en la guidant à travers de la rainure ouverte de la table.
Important: Avant de placer la nouvelle lame sur les roues d'entraînement,
assurez-vous que les dents de la lame sont tournées vers le plancher.
7. Guidez la nouvelle lame dans la rainure ouverte de la table, placez la
lame entre les guides de lame du haut et du bas.
8. Centrez la lame au milieu des roues d'entraînement, retensionnez la
lame en remontant le levier (A) Fig.7. Si la lame bouge sur les roues, il
est nécessaire d'ajuster le pistage en relâchant la poignée fixe et en
tournant le bouton de pistage (B) Fig.7 jusqu'à ce que la lame de bouge
plus sur les roues.
9. Remplacez l'insertion de table et la goupille de table.
10. Si la lame et d'une largeur différente, ajustez la tension de la lame en
tournant la manivelle de tension (C) Fig.7 et ajustez le pistage de la
lame.
AJUSTEMENT DES GUIDES DE LAME À ROULEMENT DU BAS ET
DU HAUT
1. Ajustez les roulements à billes du guide de lame du haut vers l'avant
autant que possible aux gosiers de la lame (A) Fig.9. Desserrer le
boulon à tête cylindrique (A) Fig.8 et déplacez l'assemblée tout entière
vers l'avant, resserrez le boulon à tête cylindrique.
2. Ajustez les roulements à billes du guide de lame du haut à moins de
0.004" des deux côtés de la lame, desserrez les boulons à tête
cylindrique (B) des deux côtés, tournez les deux boutons moletés (C)
pour porter les roulements à billes vers la lame jusqu'à ce qu'il y a une
espace de 0.004".
3. N'ajustez pas les roulements à billes trops proche de la lame, la friction
produit de la chaleur qui aura un éffet adverse sur les roulements et la
lame. Fig.9 illustre l'ensemble du guide de lame du haut correctement
installé.
4. Ajustez le roulement à billes arrière (C) Fig.9, desserrez le boulon à tête
cylindrique (D) Fig.8, positionnez le roulement à billes arrière à approx.
0.016" à l'arrière de la lame.
5. L'ajustement du guide de lame du bas (se retrouve sous la table) est
très similaire au guide de lame du haut, voir instructions ci-dessus.
AJUSTEMENTS ET OPÉRATIONS

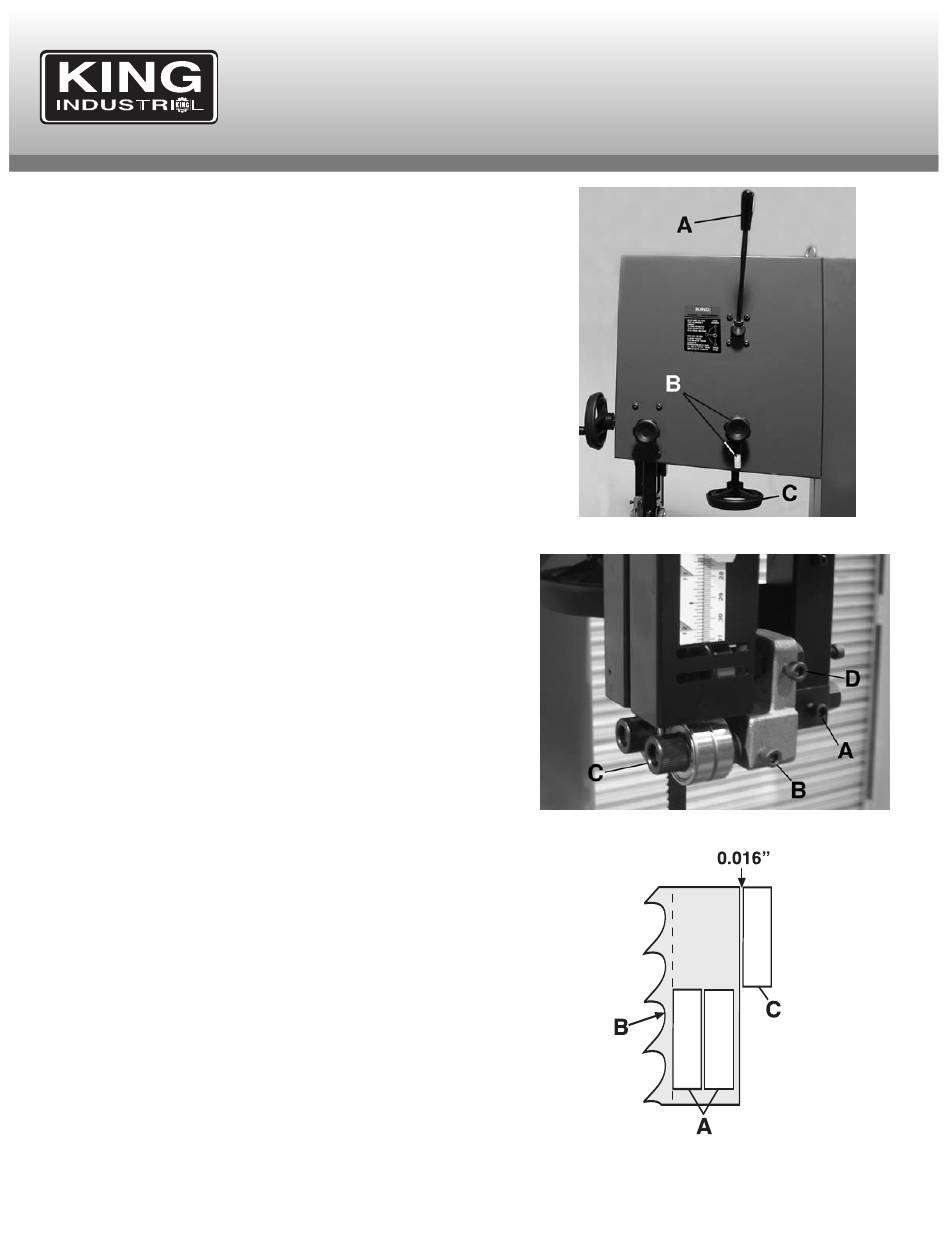

FIGURE 7
FIGURE 8
FIGURE 9
