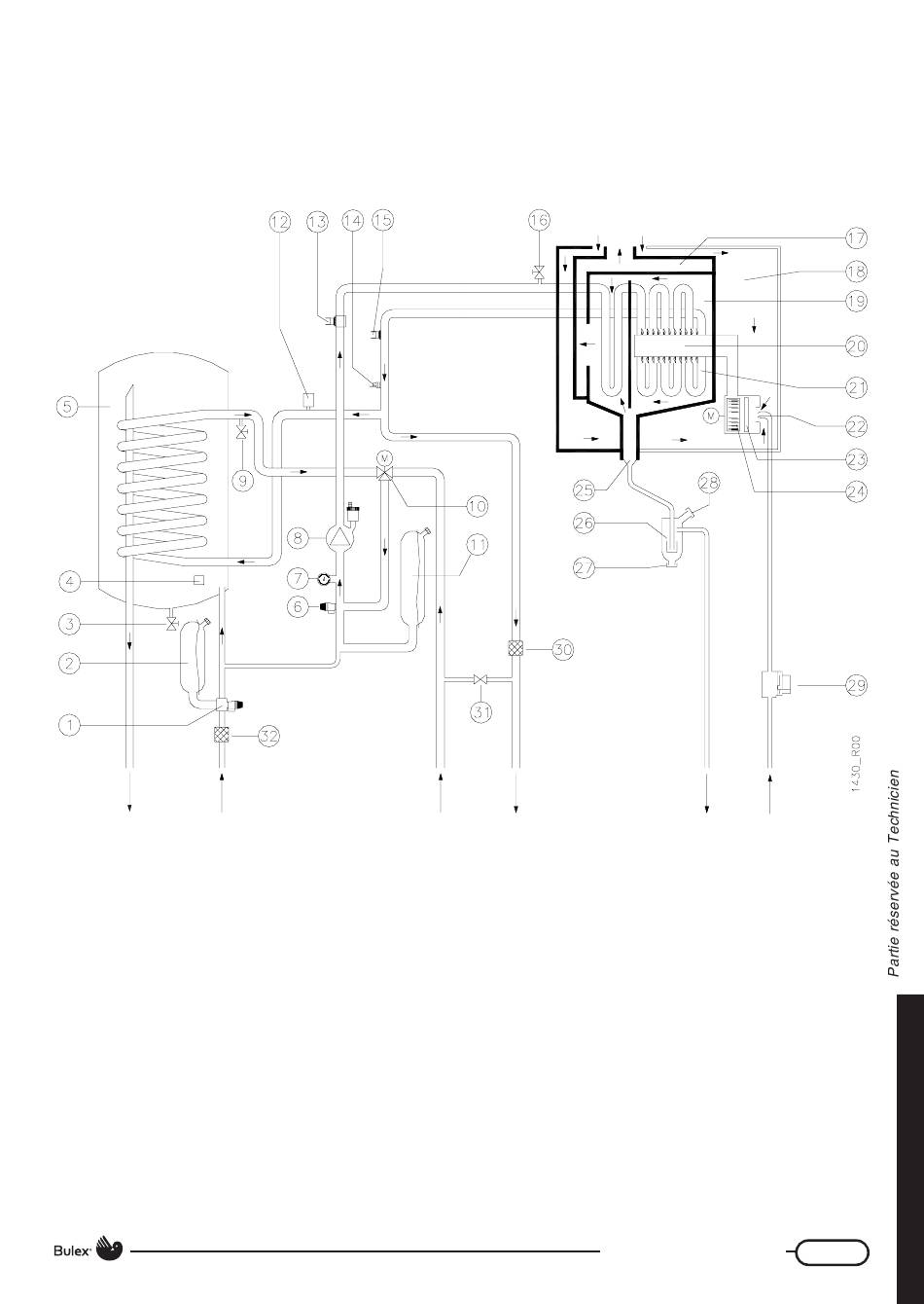

SCHEMA DE FONCTIONNEMENT
Attention: ce schéma a un caractère seulement FONCTION-
NEL. Pour la réalisation des raccords hydrauliques, utiliser
EXCLUSIVEMENT le gabarit de fixation ou le dessin contenu
dans le paragraphe"Installation".
SORTIE
ENTRÉE
USCITA
INGRESSO
SANITARIO
SANITAIRE
1
Soupape de sécurité circuit
sanitaire (8 bars)
2
Vase d'expansion sanitaire
3
Robinet d'évacuation ballon
4
Sonde de température du ballon
5
Ballon
6
Soupape de sécurité du circuit
de réchauffement (3 bars)
7
Manomètre
8
Circulateur (avec valve automatique
évacuation de l'air incorporé)
9
Robinet évacuation du circuit
10 Valve à trois sorties motorisée
11 Vase d'expansion du circuit
de réchauffement
RETOUR
ARRIVÉE
RITORNO MANDATA
RISCALDAMENTO
CHAUFFAGE
12 Pressostat manque d'eau
13 Sonde de température de retour du
circuit
14 Sonde de température alimentation
réchauffement
15 Thermostat de sécurité alimentation
réchauffement
16 Soupape manuelle d'évacuation air
groupe de combustion
17 Convoyeur de fumées
18 Chambre étanche
19 Chambre de combustion
20 Brûleur
21 Echangeur principal (secteur
combustion)
ÉVACUATION
GAZ
SCARICO
GAS
CONDENSATION
CONDENSA
22 Tube injection gaz
23 Système de mélange air/gaz
24 Ventilateur
25 Evacuation condensats groupe
combustion
26 Siphon avec collecteur de condensats
27 Bouchon pour nettoyage siphon de
condensation
28 Evacuation siphon trop plein
29 Bloc gaz
30 Filtre circuit principal
31 Circuit By-pass
32 Filtre d'entrée de l'eau sanitaire
