Endoscope vidéo

Publicité

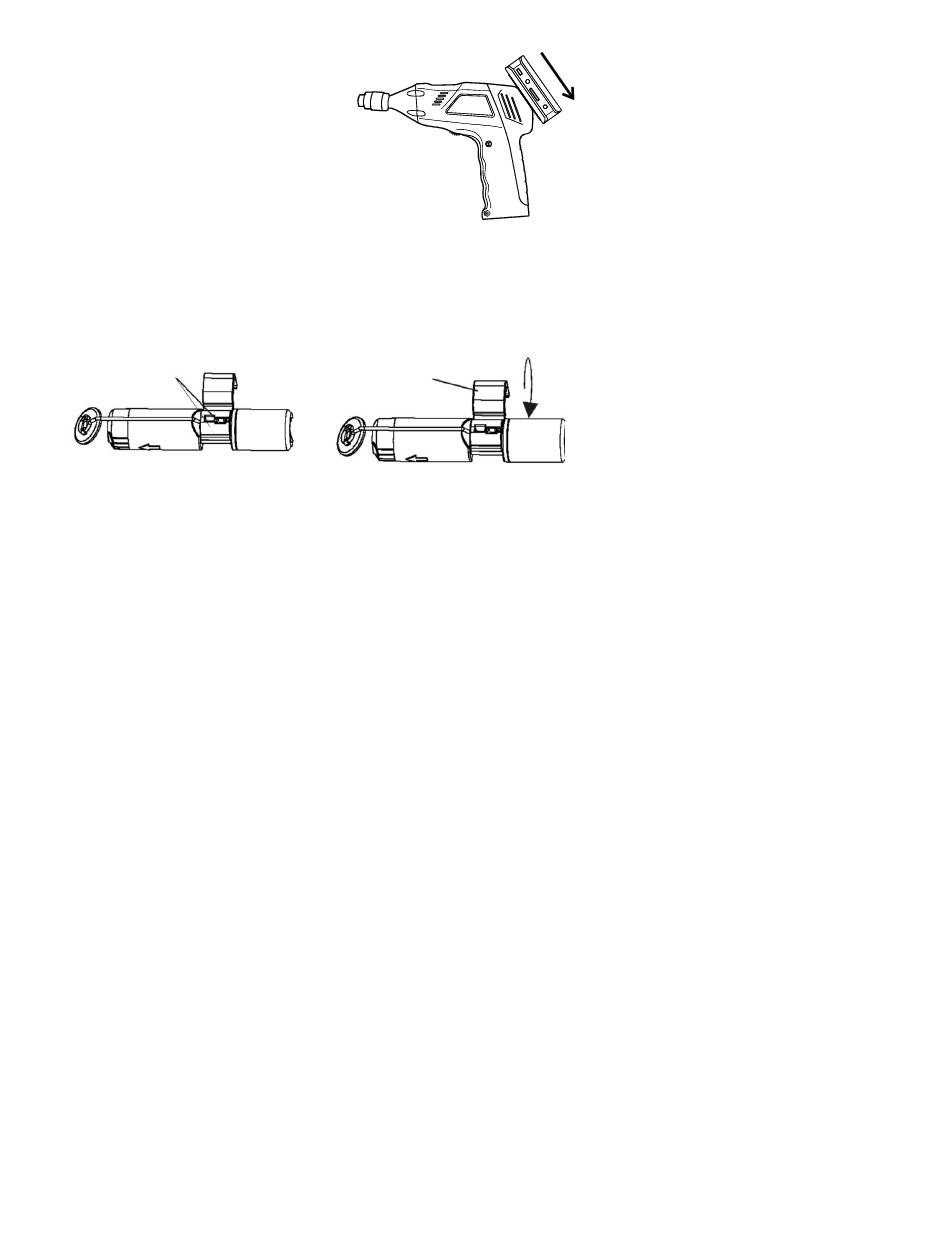

Montage du moniteur sur le corps de l'appareil
Insérez le connecteur situé sur la poignée dans
l'ouverture du connecteur situé sur le moniteur, puis
faites coulisser le moniteur ver le bas jusqu'à ce
qu'il soit fermement fixé.
Installation des accessoires
Les accessoires fournis (miroir, crochet et aimant) se fixent tous identiquement sur la
caméra. Reportez-vous aux schémas ci-dessous :
1. Alignez l'accessoire comme l'illustre le schéma.
2. Passez le fermoir de la sangle autour de la tête, puis verrouillez-le en position.
Sortie vidéo
Insérez le câble vidéo dans la prise VIDEO OUT située sur le moniteur. Insérez
l'autre extrémité du câble dans la prise VIDEO IN d'une TV ou d'un autre moniteur.
L'écran LCD produira une image vidéo de haute qualité.
5
BR100 V2.0 3/30
