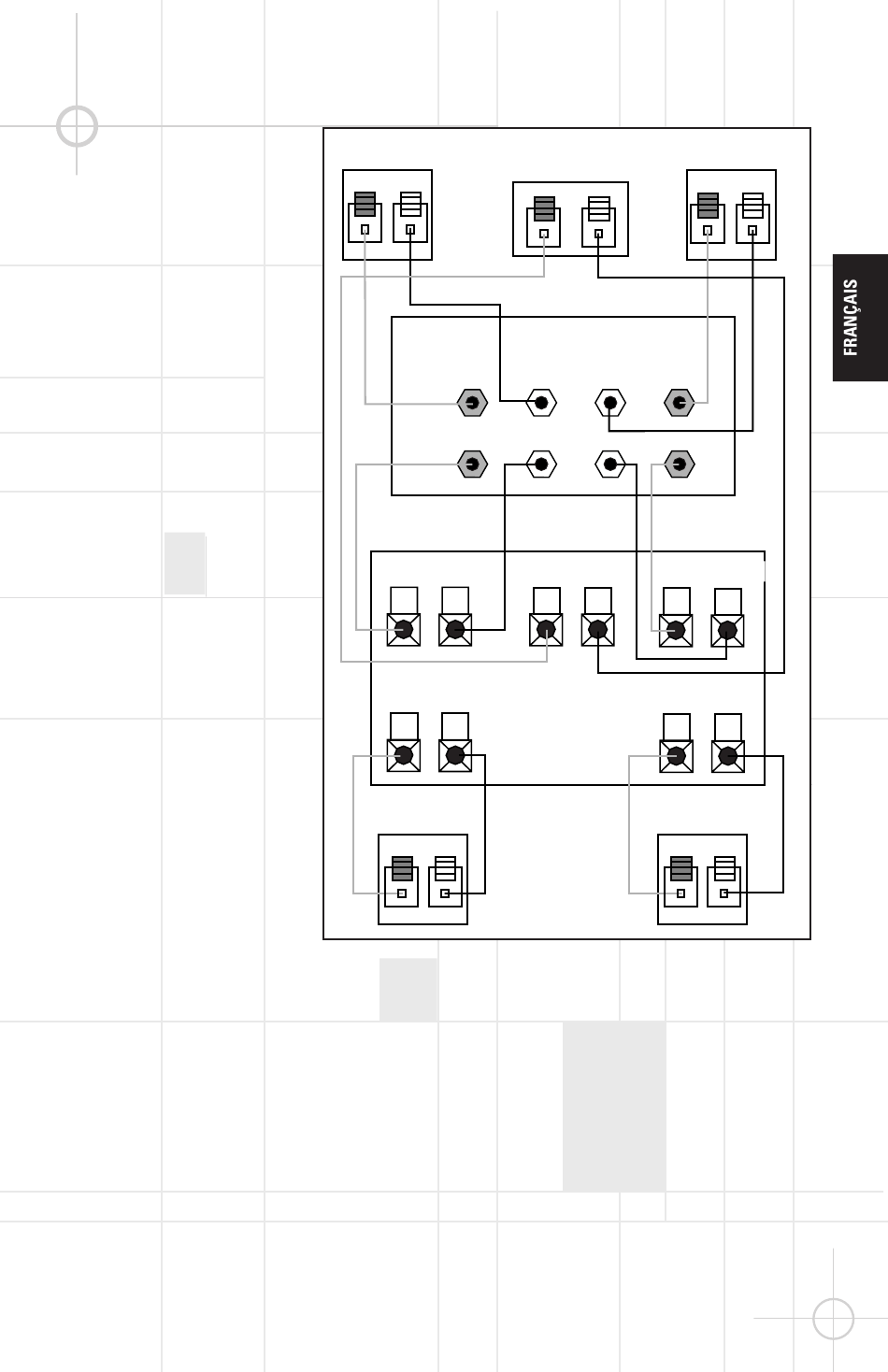

Dolby "Pro-Logic" - Raccordement niveau haut-parleur
Utiliser cette méthode de
raccordement pour les
applications Dolby Pro Logic
(et non Dolby Digital, DTS
lorsque le récepteur/
processeur ne possède pas de
sortie subwoofer ou préampli
contrôlée par le volume.
Raccorder les bornes des
enceintes avant gauche et
droite du récepteur ou de
l'amplificateur aux bornes
gauche et droite sur le
subwoofer qui portent la
mention "High Level In".
Raccorder les bornes gauche
et droite sur le subwoofer qui
portent la mention "High Level
Out" aux bornes correspondan-
tes à l'arrière des enceintes
avant gauche et droite.
Raccorder les bornes des
enceintes "surround", gauche et
droite du récepteur ou de
l'amplificateur aux bornes
correspondantes à l'arrière des
enceintes d'ambiance acousti-
que centrale, gauche et droite.
Frontale gauche
Left Front
+
–
®
)
OUT
IN
Frontale Gauche
Left Front
+
Surround gauche
Left Surround
+
Left Surround
Surround gauche
+
Enceinte centrale
Center
+
–
Subwoofer
Subwoofer
HIGH LEVEL
L
+
–
–
Récepteur
Receiver
Center
centrale
Enceinte
–
+
–
–
–
Right Front
Frontale droite
+
–
R
+
Right Front
Frontale droite
+
–
Surround droite
Right Surround
+
–
Surround droite
Right Surround
+
–
5
