7 Mise en fonctionnement
7.9.3 Contrôle de la pression aux injecteurs à la
charge de chauffage maximale
1. Éteignez brièvement le produit.
2. Fermez le robinet d'arrêt du gaz.
3. Faites basculer le boîtier électrique vers le bas.
1
2

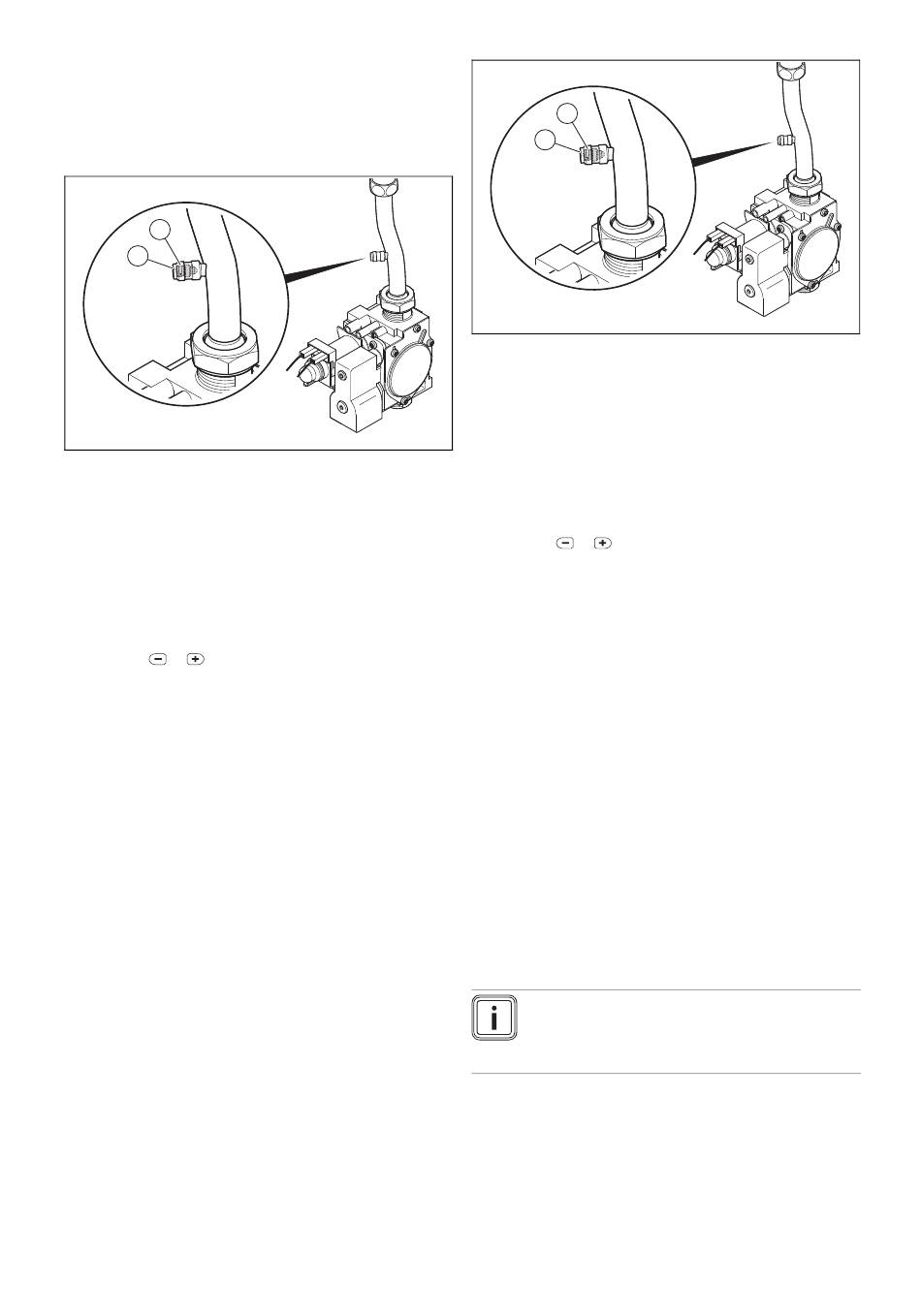

4. Desserrez la vis de contrôle (1).
–
Rotations vers la gauche: 2
5. Branchez un manomètre sur le raccord de mesure (2).
–
Matériel de travail: Manomètre à tube en U
–
Matériel de travail: Manomètre numérique
6. Ouvrez le robinet d'arrêt du gaz.
7. Faites basculer le boîtier électronique vers le haut.
8. Mettez l'appareil en fonctionnement.
9. Lancez le programme de contrôle P.01. (→ page 18)
10. Utilisez
et pour régler la valeur correspondante.
–
Réglage: 100
11. Contrôlez la valeur indiquée par le manomètre.
Caractéristiques techniques – valeurs de réglage de
gaz selon charge de chauffage (pression aux injec-
teurs) (→ page 41)
Valeur située dans la plage admissible.
▶
Éteignez brièvement le produit.
▶
Fermez le robinet d'arrêt du gaz.
▶
Faites basculer le boîtier électrique vers le bas.
▶
Serrez la vis de contrôle.
▶
Ouvrez le robinet d'arrêt du gaz.
▶
Faites basculer le boîtier électronique vers le haut.
▶
Mettez l'appareil en fonctionnement.
▶
Faites basculer le boîtier électrique vers le bas.
▶
Vérifiez qu'il n'y a pas de fuite de gaz au niveau du
raccord de mesure.
▶
Faites basculer le boîtier électronique vers le haut.
7.9.4 Contrôle de la pression aux injecteurs à la
charge de chauffage minimale
1. Éteignez brièvement le produit.
2. Fermez le robinet d'arrêt du gaz.
3. Faites basculer le boîtier électrique vers le bas.
22
1
2
4. Desserrez la vis de contrôle (1).
–
Rotations vers la gauche: 2
5. Branchez un manomètre sur le raccord de mesure (2).
–
Matériel de travail: Manomètre à tube en U
–
Matériel de travail: Manomètre numérique
6. Ouvrez le robinet d'arrêt du gaz.
7. Faites basculer le boîtier électronique vers le haut.
8. Mettez l'appareil en fonctionnement.
9. Lancez le programme de contrôle P.01. (→ page 18)
10. Utilisez
et pour régler la valeur correspondante.
–
Réglage: 0
11. Contrôlez la valeur indiquée par le manomètre.
Caractéristiques techniques – valeurs de réglage de
gaz selon charge de chauffage (pression aux injec-
teurs) (→ page 41)
Valeur située dans la plage admissible.
▶
Éteignez brièvement le produit.
▶
Fermez le robinet d'arrêt du gaz.
▶
Faites basculer le boîtier électrique vers le bas.
▶
Serrez la vis de contrôle.
▶
Ouvrez le robinet d'arrêt du gaz.
▶
Faites basculer le boîtier électronique vers le haut.
▶
Mettez l'appareil en fonctionnement.
▶
Faites basculer le boîtier électrique vers le bas.
▶
Vérifiez qu'il n'y a pas de fuite de gaz au niveau du
raccord de mesure.
▶
Faites basculer le boîtier électronique vers le haut.
12. Montez la protection avant. (→ page 11)
7.10 Changement de gaz au niveau du produit,
passage au gaz de pétrole liquéfié
Remarque
Le changement de gaz doit être effectué exclusi-
vement par le service client ou par un technicien
agréé.
1.
Éteignez brièvement le produit.
2. Fermez le robinet d'arrêt du gaz.
3. Suivez la notice d'installation du kit de conversion.
4. Vérifiez la pression du raccordement du gaz.
(→ page 21)
5. Vérifiez la pression aux injecteurs à la charge de chauf-
fage maximale. (→ page 22)
