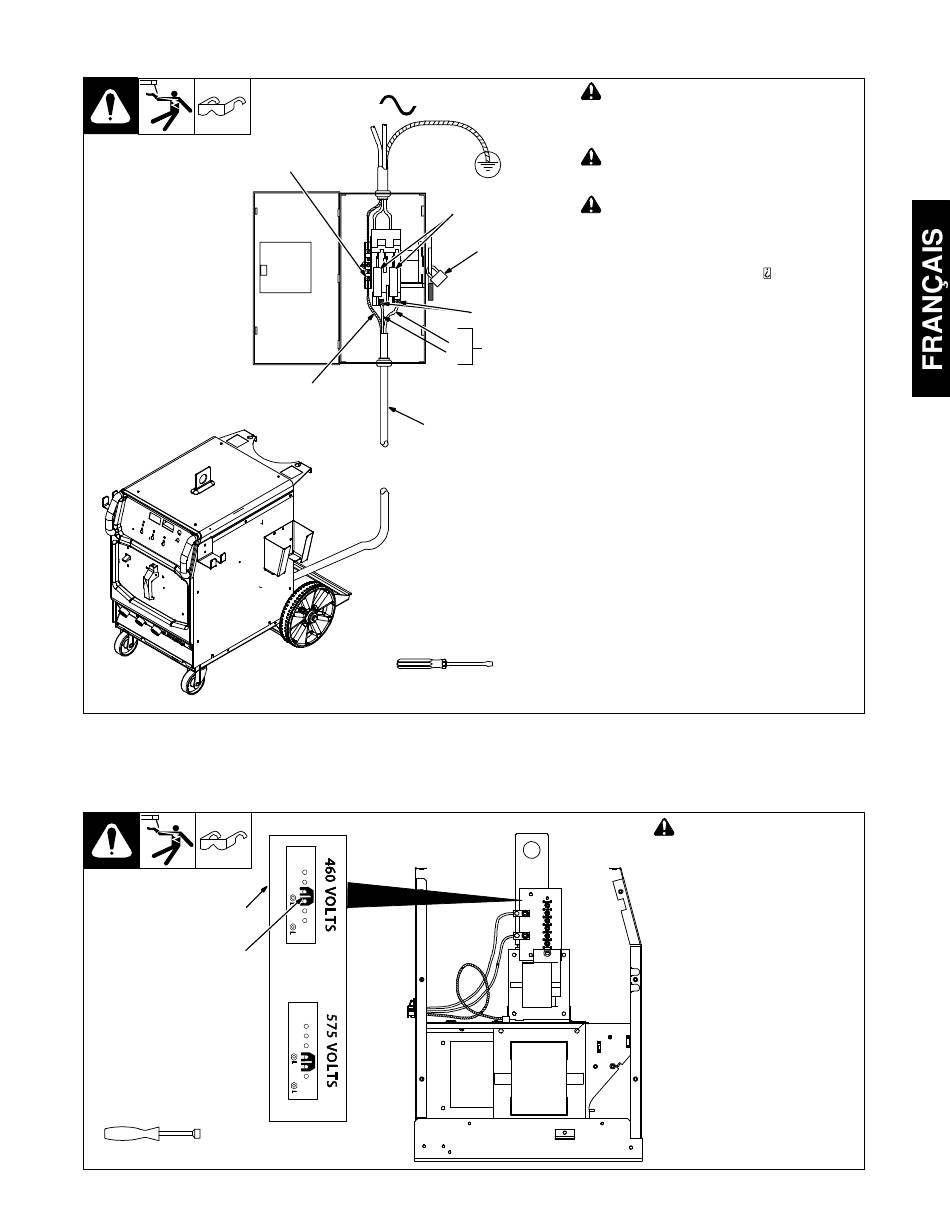

2-16. Raccordement de l'alimentation électrique des modèles 208-230 V
'
2-17. Raccordement de l'alimentation électrique des modèles 460/575 V
A. Mise en place des cavaliers
1
2
Outils nécessaires :
3/8 pouce
.
Une liste complète des pièces est disponible sur www.MillerWelds.com
1
5
2
3
Outils nécessaires :
!
L'installation doit répondre à tous les
codes nationaux et locaux − demander à
une personne qualifiée d'effectuer cette
installation.
!
Débrancher et verrouiller ou consigner
l'alimentation avant de raccorder les con-
ducteurs d'alimentation de cet appareil.
Terre GND/PE
!
Raccorder toujours le fil vert ou vert et
7
jaune de mise à la terre à la borne terre de
l'alimentation en premier, et jamais à une
4
borne de phase.
Voir la plaque signalétique sur l appareil et vé-
rifier la tension d'alimentation disponible sur le
site.
6
1 Conducteur d'entrée noir et blanc (L1 et L2)
2 Conducteur de mise à la terre vert ou vert et
L1
1
jaune
L2
3 Cordon d'alimentation
4 Dispositif de coupure (interrupteur présenté
en position fermée)
5 Borne de terre du dispositif de coupure
6 Bornes des phases du dispositif de coupure
Raccorder d'abord le fil vert ou vert et jaune de mise
à la terre à la borne terre du dispositif de coupure.
Raccorder les conducteurs L1 et L2 aux bornes
des phases du dispositif de coupure.
7 Protection contre les surintensités
Sélectionner le type et le calibre de protection
contre les surintensités conformément à la Section
2-15 (interrupteur de coupure à fusible illustré).
Fermer et verrouiller la porte du dispositif de cou-
pure. Retirer le dispositif de verrouillage ou de consi-
gne et placer l'interrupteur en position de marche.
804 234-C / Réf. 803 766-B
!
Débrancher et verrouiller ou
consigner l'alimentation avant
d'installer ou de déplacer les
cavaliers.
Contrôler la tension d'alimentation
disponible sur le site.
Déposer le capot et le panneau
latéral gauche.
1 Plaquette des cavaliers
2 Cavaliers
Déplacer les cavaliers pour adapter
la tension d'alimentation.
Remettre le capot et le panneau
latéral gauche ou aller à la Section B.
Réf. 804 470-B
OM-225 389 Page 15
