fetra 2122 Mode D'emploi page 65

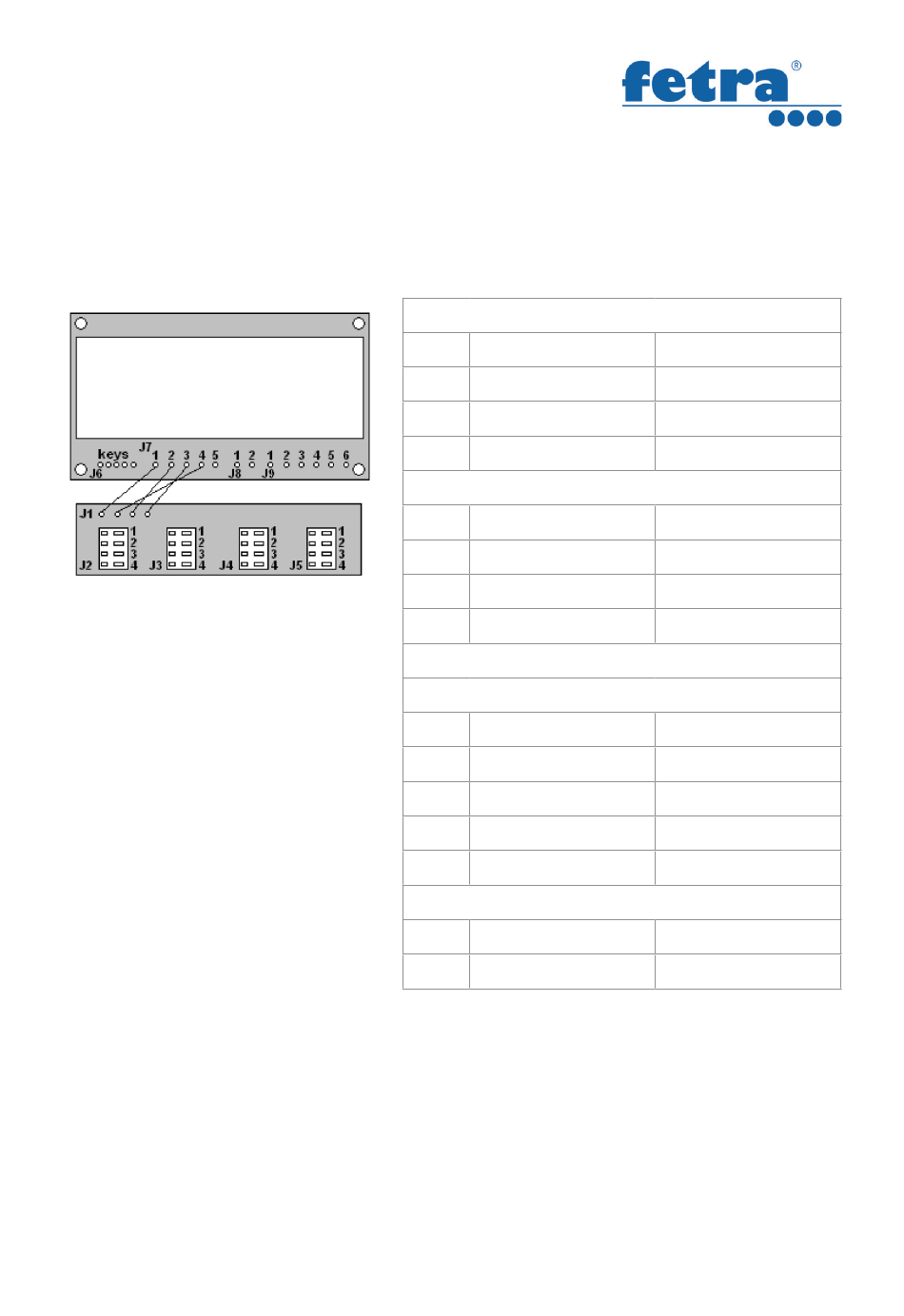

9. Diagramme des voyants, système de pesée, boîte de
connexion, cellules.
J1 - Connexion au diagramme
1 Brun
2 Jaune
3 Blanc
4 Vert
J2 – J4 Connexion aux cellules de pesée
1 Vert
2 Blanc
3 Rouge
4 Noir
J6 - Connexion à l'écran tactile
J7 - Connexion au système de pesée
1 Brun
2 Blanc
3 Vert
4 Jaune
5
J8 - Alimentation
1 Noir
2 Rouge
65
Equipements de manutention
Ex-
Ex+
sig-
sig+
sig+
sig-
Ex+
Ex-
Ex-
sig-
sig+
Ex+
Sh
Gnd
Gnd
