4.3 Mesure de milliampères
La figure 5 montre comment connecter le calibrateur pour mesurer une boucle de 4 à 0 mA.
Dans l'application, le calibrateur lit simplement le courant de boucle et affiche le courant en mA sur
l'affichage principal. La zone d'affichage intérieure (plus petite) indique un pourcentage par rapport à
une étendue de 4 à 0 mA.
4.4 Mesure de milliampères avec alimentation de boucle
A nouveau, la figure 5 montre les connexions appropriées. Mais dans ce cas, le dispositif testé est un
émetteur à deux fils qui requiert une alimentation externe pour générer un courant de sortie. Dans
cette application, le MA 400 fournit 4 volts à la boucle tout en mesurant le courant de boucle en
résultant. Pour activer l'alimentation de boucle, appuyer sur la touche en étant en mode
Mesure mA.
REMARQUE: Le mode Alimentation de boucle ne peut être activé qu'en étant en mode Mesure mA.
36

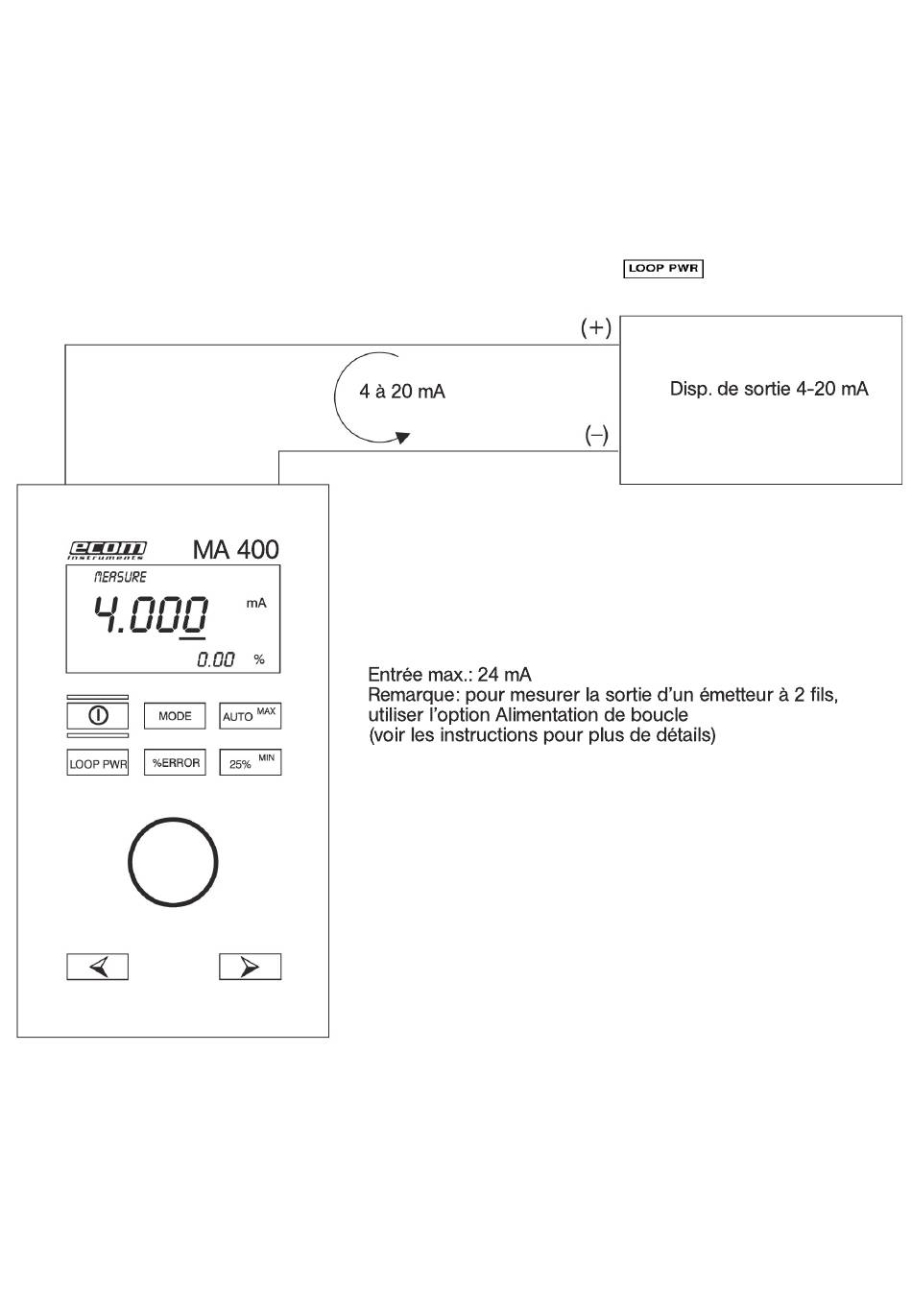

Figure 5 – Mesurer 4 à 20 mA
