11
Veillez à ce que toutes les cartes soient
installées dans l'ordre adapté au système, en
commençant par l'emplacement portant le
numéro le plus petit :
• Carte d'affichage vidéo pour le moniteur de
l'ordinateur
• Carte Accel Core (PCIe) ou carte HD Core
(PCI)
• Cartes HD Accel
• Cartes HD Process
• Adaptateur de bus hôte SCSI (HBA)
12
Assurez-vous de bien fixer les cartes à l'aide
des vis précédemment ôtées.
Connexion de cartes Pro Tools|HD
Dans les systèmes HD qui contiennent plus
d'une carte, connectez toutes les cartes
Pro Tools|HD entre elles à l'aide de câbles
souples TDM.
En haut de chaque carte Pro Tools|HD se
trouvent deux ports : le port A et le port B.
Le câble souple comporte deux connecteurs,
également appelés Port A et Port B pour faciliter
la connexion. L'échange des données entre
plusieurs cartes s'effectue en connectant le
port B de la première carte au port A de la carte
suivante, à l'aide d'un câble souple TDM.
Le premier câble souple relie toujours le
port B de la carte de type Core à la première
carte d'extension, comme décrit dans la
procédure suivante.
Pour connecter les cartes Pro Tools|HD :
1

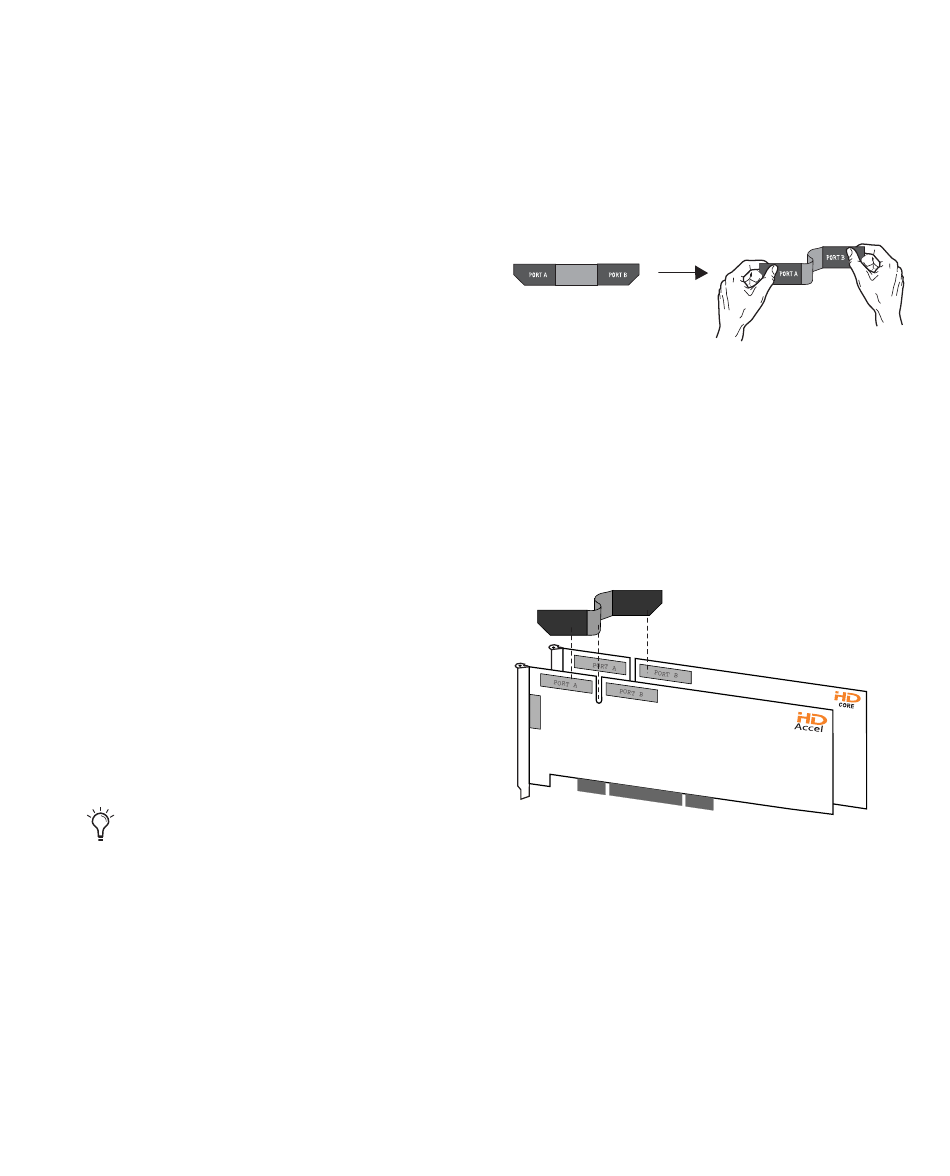

Avant d'installer le câble souple sur les cartes,
tenez-le face imprimée vers vous, puis éloignez
de vous la partie reliée au port B et dirigez-la vers
l'extérieur, comme illustré ci-dessous. Evitez de
trop plier le câble, car vous risquez
d'endommager ses tracés métalliques.
Avant installation du câble souple TDM
2
Insérez le câble souple dans la fente de la carte
de type Core de façon à ce que le connecteur du
port B du câble souple soit aligné sur le port B de
la carte de type Core. Passez ensuite au
connecteur du port A du câble souple en
l'alignant sur le port A de la deuxième carte
comme illustré ci-dessous.
PORT B
PORT A
Insertion du câble souple TDM
3
Branchez le connecteur du port A du câble
souple au port A de la seconde carte. Enfoncez
délicatement le câble jusqu'à ce qu'il soit
fermement connecté à la carte. Connectez
l'autre extrémité du câble souple (appelée Port
B) au port B de la carte de type Core.
Chapitre 2 : Installation de Pro Tools sous Windows
13
