BRANCHEMENT
SUR DEMANDE
(1)
CLE DE DEMARRAGE
(2/7)
ELECTRO-AIMANT OU
ELECTROVANNE
(3)
MANOCONTACT HUILE
(4)
THERMOCONTACT
(15)
PRESSOSTAT EAU POMPE
(16)
FLOTTEUR NIVEAU GASOIL
(30)
DIODE 3A 200V
(47)
TEMPORISATEUR
(155) ELECTRODE NIVEAU RADIATEUR
(157) VOYANT LUMINEAUX (ALARME
GENERALE)

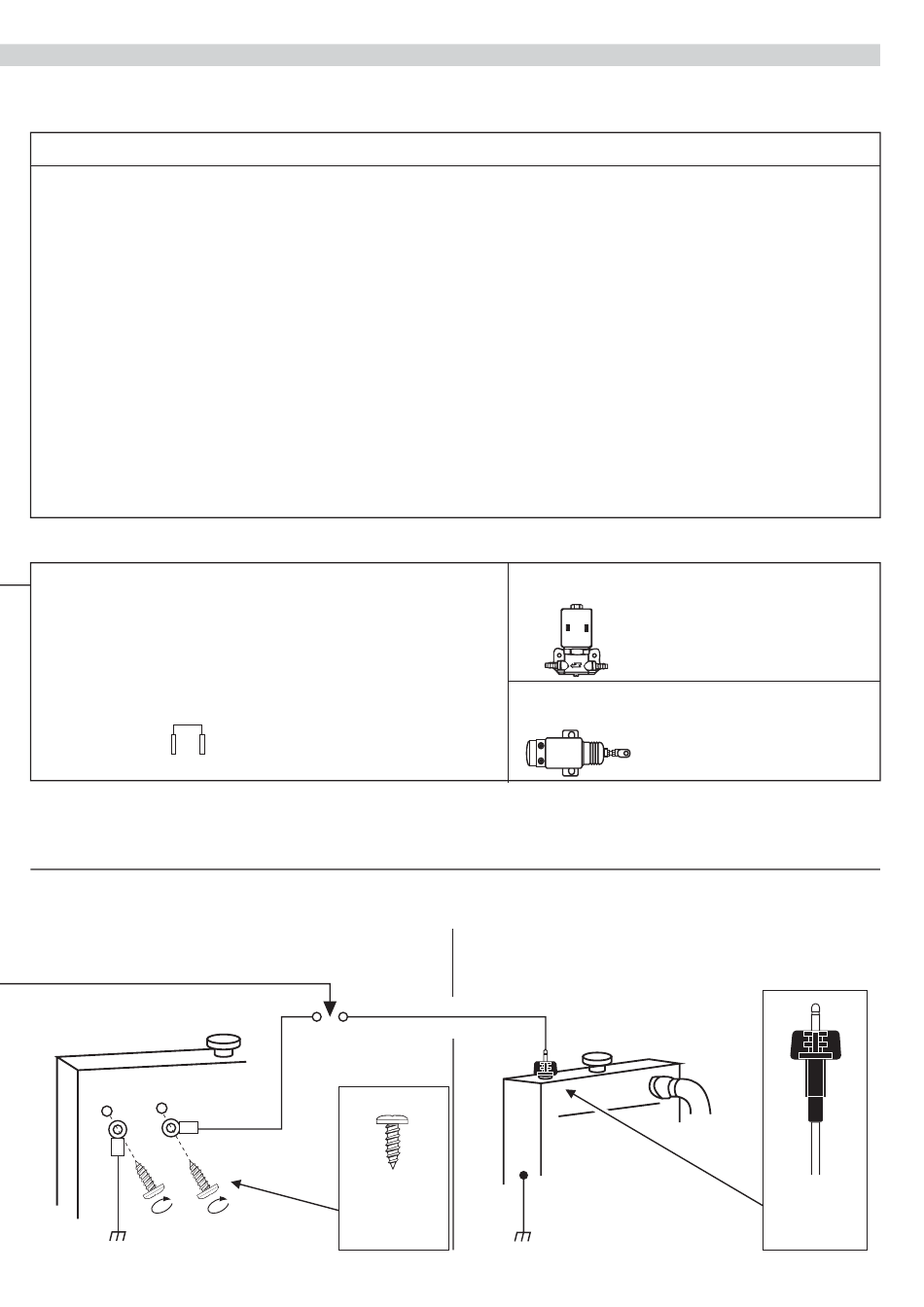

PREDISPOSITION SYSTEMES D'ARRET
Le dispositif est prédisposé pour commander
l'arrêt par ELECTROVANNE.
Pour commander l'arrêt par ELECTROAIMANT,
connectez la borne 39 à la borne 40.
39 40
POUR RADIATEURS AVEC BAC
D'EXPANSION EN PLASTIQUE
F DIM-807/00 /4
ACCESSOIRES
(14)
(27)
(28)
(40)
(41)
ELECTRODE NIVEAU RADIATEUR
155
ELECTRODES
A VIS
MONTES SUR LE MOTEUR
TEMOIN CONTROL CHARGE
REGULATEUR ALTERNATEUR
ALTERNATORE A PRE-EXCITATION
DEMARREUR
BATTERIE
EXCITEE
EN MARCHE
EXCITE
A L'ARRET
POUR RADIATEURS AVEC BAC
D'EXPANSION EN METAL
ELECTROVANNE
pour fermer
le gasoil
ELECTROAIMANT
pour tirer le
levier d'ARRET
155
ELECTRODE
A TIGE
7
