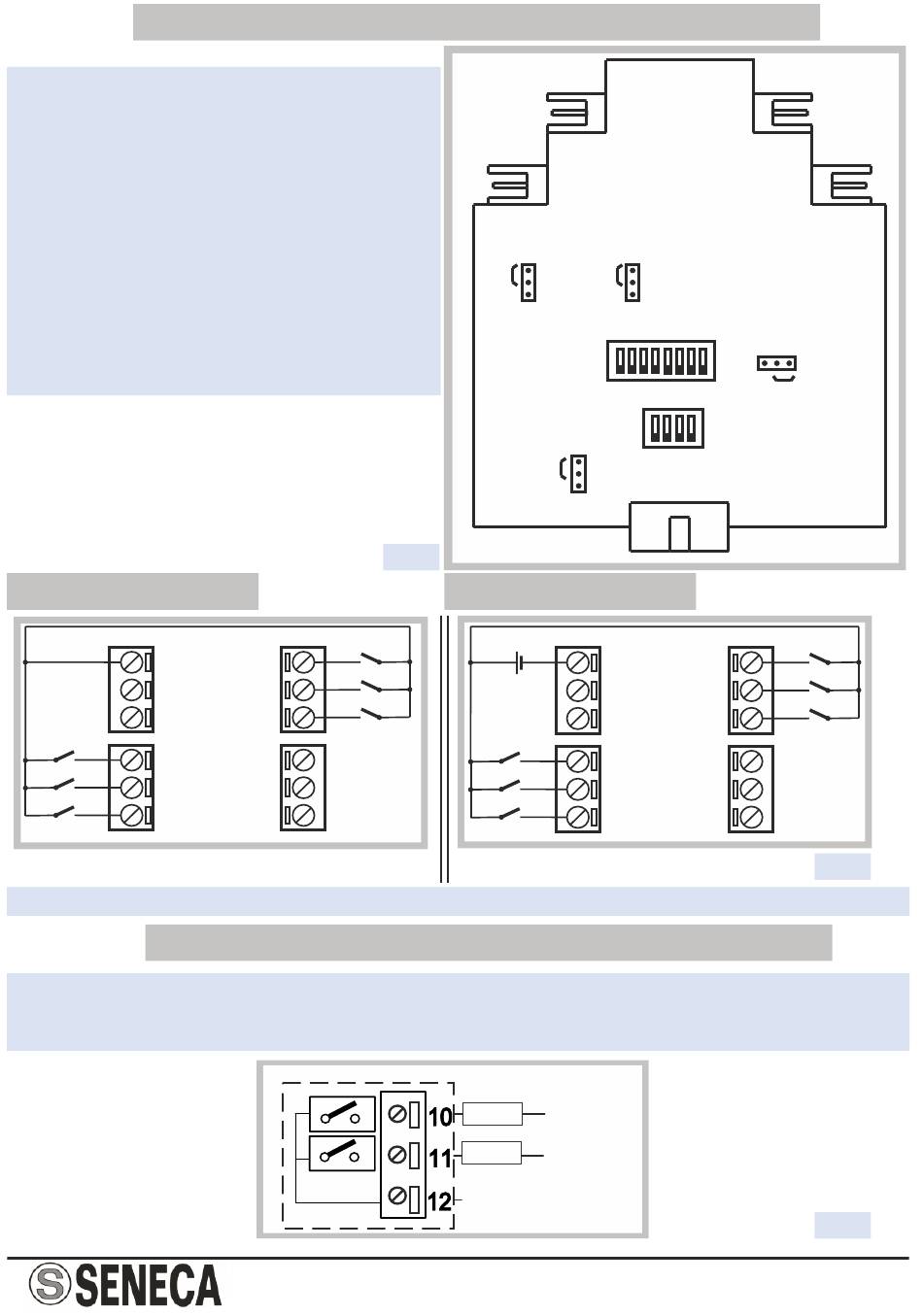

Entrées Numériques; Sorties Numériques - Seneca Z-PC Série Manuel D'installation

Des capteurs de type REED, PROXIMITY
PNP, NPN, contact peuvent être branchés
aux bornes d'entrée. L'alimentation pour
ces capteurs peut être prélevée directement
du module Z-D-IO (configuration faite en
usine), ou fournie extérieurement.
Pour modifier la configuration des entrées, il
est nécessaire d'ouvrir la fermeture latérale
et de mettre le jumper de configuration J1
sur Int pour l'alimentation interne ou sur Ext
pour l'alimentation externe (voir fig. 2).
Alimentation interne
+VI
1
2
3
IN1
4
IN2
5
IN3
6
Pour la signification des différentes entrées, voir la section « Configuration du Module ».
Les sorties à relais peuvent être configurées pour utiliser le contact N.O. (configuration en
usine) ou le contact N.F. Pour modifier la configuration des sorties, il est nécessaire d'ouvrir la
fermeture latérale et de déplacer les jumpers de configuration J2 et J3 ( voir fig. 2).
Entrées numériques
fig.2
IN4
7
IN5
8
IN6
9
10
11
12
Sorties numériques
Z-D-IO
MI000945-F
J2 J3
NA NA
NC NC
CONTACT
10 - 12
Terminat. J4
Enable
Disable
Alimentation externe
1
+VE
2
3
IN1
4
IN2
5
IN3
6
Dout1
Load
Load
Dout2
Common
CONTACT
11 - 12
Input power
supply
SW1
J1
Ext Int
SW2
IN4
7
IN5
8
IN6
9
10
11
12
fig.3
fig.4
FRANÇAIS 6/13
