Électronique
Démonter la carte
imprimée entrées/
sorties
Installer la carte
imprimée entrées
sorties
18
4.4 Échanger la carte imprimée entrées/sorties
REMARQUE!
Les entrées et sorties peuvent être testées dans le menu
'Fonctions service'..
Si une entrée est activée, la position que corresponde à
l'entrée change sur 1.
Pour activer une sortie, mouvoir le curseur à la position
appropriée et cliquer sur les touches
sélectionner 1.
Pour désactiver la sortie, mettre la position appropriée encore
sur 0.
Les entrées et sorties marquées avec 'x' ne sont pas assignées
dans l'exemple illustré. L'exemple se réfère sur le E/S profile
'Standard_Direkt' (voir le menu 'Paramètres E/S').

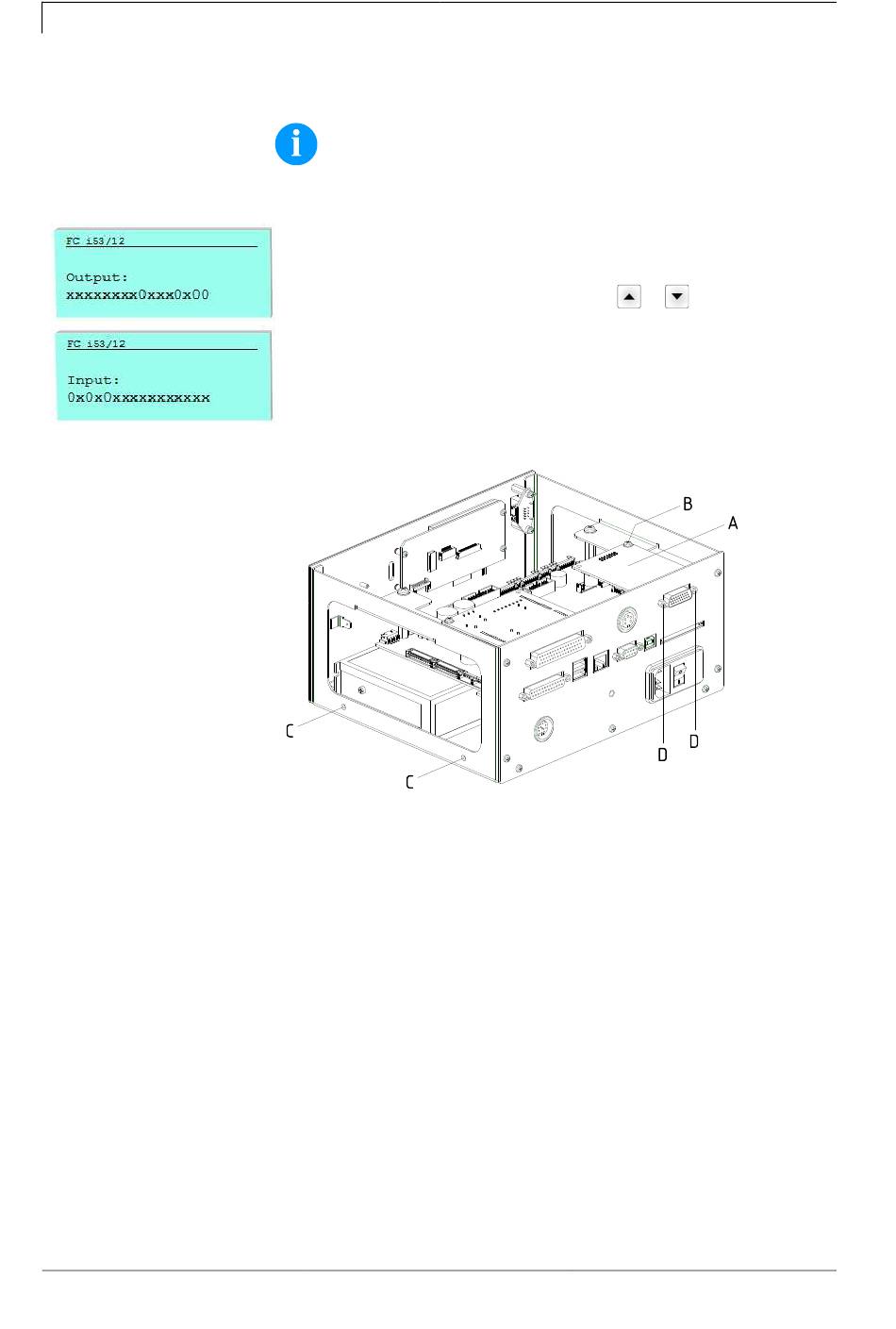

Figure 8
1. Déconnecter l'unité de contrôle du branchement de secteur.
2. Dévisser les vis (C) et enlever le couvercle de l'unité de contrôle.
3. Dévisser les vis (D) à la prise femelle SUB-D.
4. Dévisser la vis (B).
5. Enlever la platine E/S (A) et tirer la fiche de raccordement.
1. Connecter la platine E/S (A) au câble approprié et la positionner.
2. Viser les vis (D) et la vis (B).
3. Installer le couvercle de l'unité de contrôle avec les vis (C).
4. Connecter encore le branchement de secteur.
Manuel d'entretien
Flexicode
et
pour
03.21
