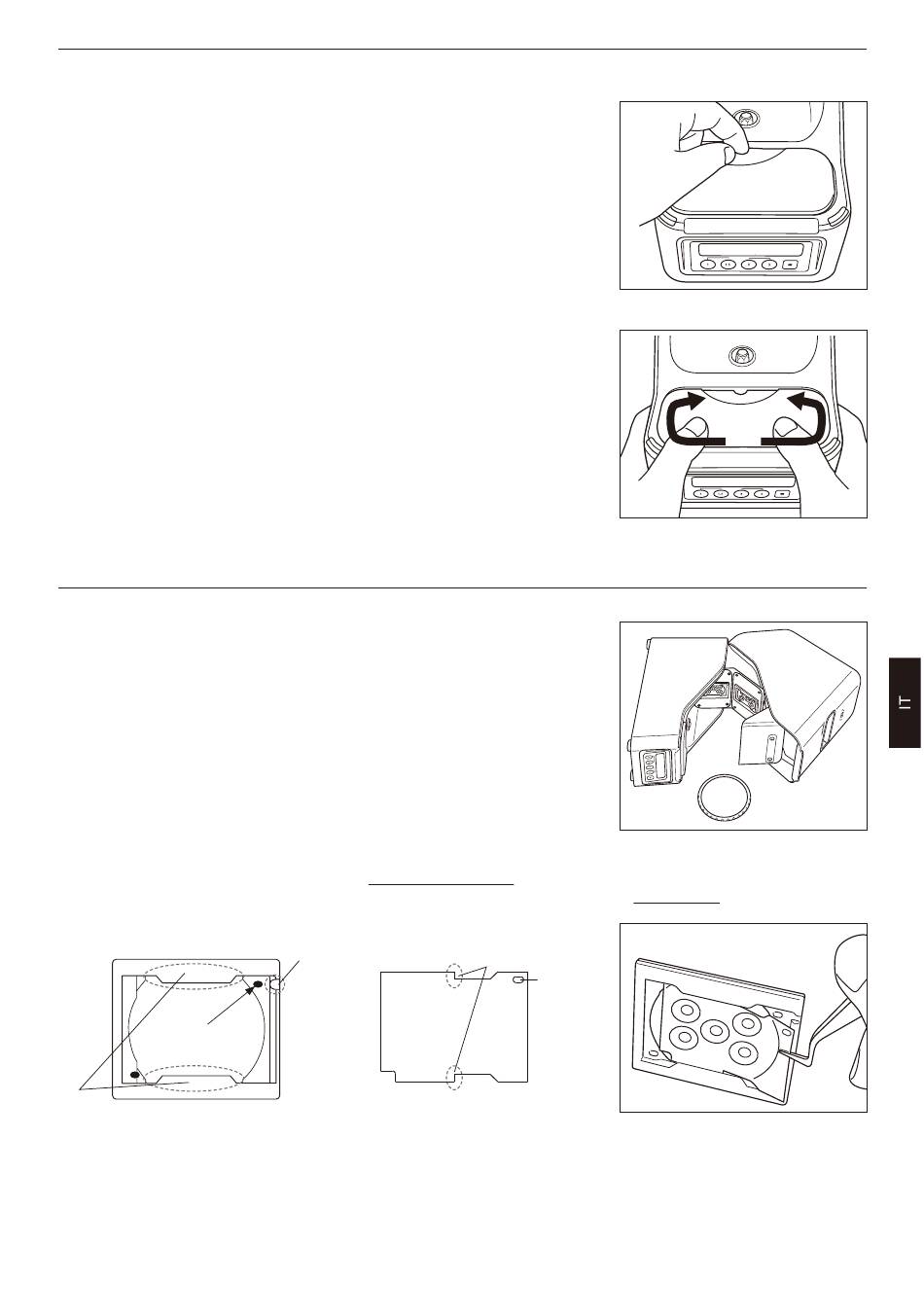

6.2.2 Metodo di rimozione / rimontaggio del coperchio dell'interruttore della modalità passo passo
< Metodo di rimozione >
Con il piattello rotante rimosso, rimuovere il coperchio prendendolo
dalle tacche.
2
11
< Metodo di montaggio >
Allineare la sporgenza del coperchio dell'interruttore della modalità
passo passo al foro della piastra dell'interruttore della modalità passo 12
11
passo e inserire la sporgenza nel foro.
* Per semplifi care l'inserimento della sporgenza nel foro, coprire tutta la
circonferenza della piastra con la sporgenza del coperchio.
12

6.2.3 Metodo di sostituzione del coperchio della lente

< Preparazione >
1) Spegnere la corrente ed estrarre l'alimentatore CA.
2) Togliere il piattello rotante e mettere da parte il corpo principale.
< Metodo di rimozione >
3) Inserire un'unghia o delle pinzette nello spazio formatosi [A] tra il supporto della lente e il coperchio della
lente attraverso la cavità del supporto, quindi far scorrere il coperchio verso la cavità [A].
13
Portacoperchio della lente Coperchio della lente
A
E
D
B
C
15
