Bouton [APO] (Mise hors tension automatique)
Appuyez sur le bouton APO pour activer/désactiver la mise hors tension automatique. « APO »
s'affiche dans la partie supérieure gauche du LCD. Lorsqu'elle est activée, cette fonction met
automatiquement le thermomètre hors tension si l'interrupteur de contact est inactif pendant le délai
de mise hors tension automatique prédéfini (le délai par défaut pour la mise hors tension
automatique est de 5 minutes). Le délai peut être programmé sous le mode de configuration. Pour
recommencer à mesurer, appuyez sur le bouton d'alimentation.
Bouton Type (Affichage principal)
Appuyez sur le bouton TYPE pour sélectionner le type de thermocouple (K, J, T, E, R, S ou N) sur
l'affichage principal. Lorsque les entrées de l'affichage principal et du second sont identiques, toute
pression exercée sur ce bouton change le type de thermocouple pour les deux affichages. Le type
sélectionné devient la sélection par défaut.
Bouton Type (Second affichage)
Appuyez sur le bouton TYPE pour sélectionner le type de thermocouple (K, J, T, E, R, S ou N) sur
le second affichage. Lorsque les entrées de l'affichage principal et du second sont identiques, toute
pression exercée sur ce bouton change le type de thermocouple pour les deux affichages. Le type
sélectionné devient la sélection par défaut.
Mode de configuration
Les fonctions du mode de configuration sont imprimées entre crochet s « [ ] » sur chaque bouton.
Appuyez sur le bouton SET [ ] en mode de fonctionnement normal pour passer au mode de
configuration. L'indicateur « SET » s'affiche dans la partie gauche de l'affichage. Appuyez de
nouveau sur SET [ ] pour revenir au mode de fonctionnement normal.
Configuration de la limite haute/basse (Hi/Lo Limit)
En mode de configuration, appuyez sur le bouton [Limits] pour accéder à la fonction de
configuration de la limite haute/basse (Hi/Lo). L'indicateur « LIMIT », « HI » et l'affichage principal
clignotent sur l'écran LCD et les paramètres précédents s'affichent. Appuyez sur les boutons des
nombres (imprimés en blanc) du panneau de superposition pour définir la valeurs des limites haute
et basse. Le bouton « - » (identique à ESC sur le panneau de superposition) peut être utilisé pour
définir une valeur négative. Le paramètre est le chiffre de gauche à droite. Appuyez sur le bouton
ENTER pour confirmer chaque paramètre.
Sortie d'alarme haute/basse mini-DIN

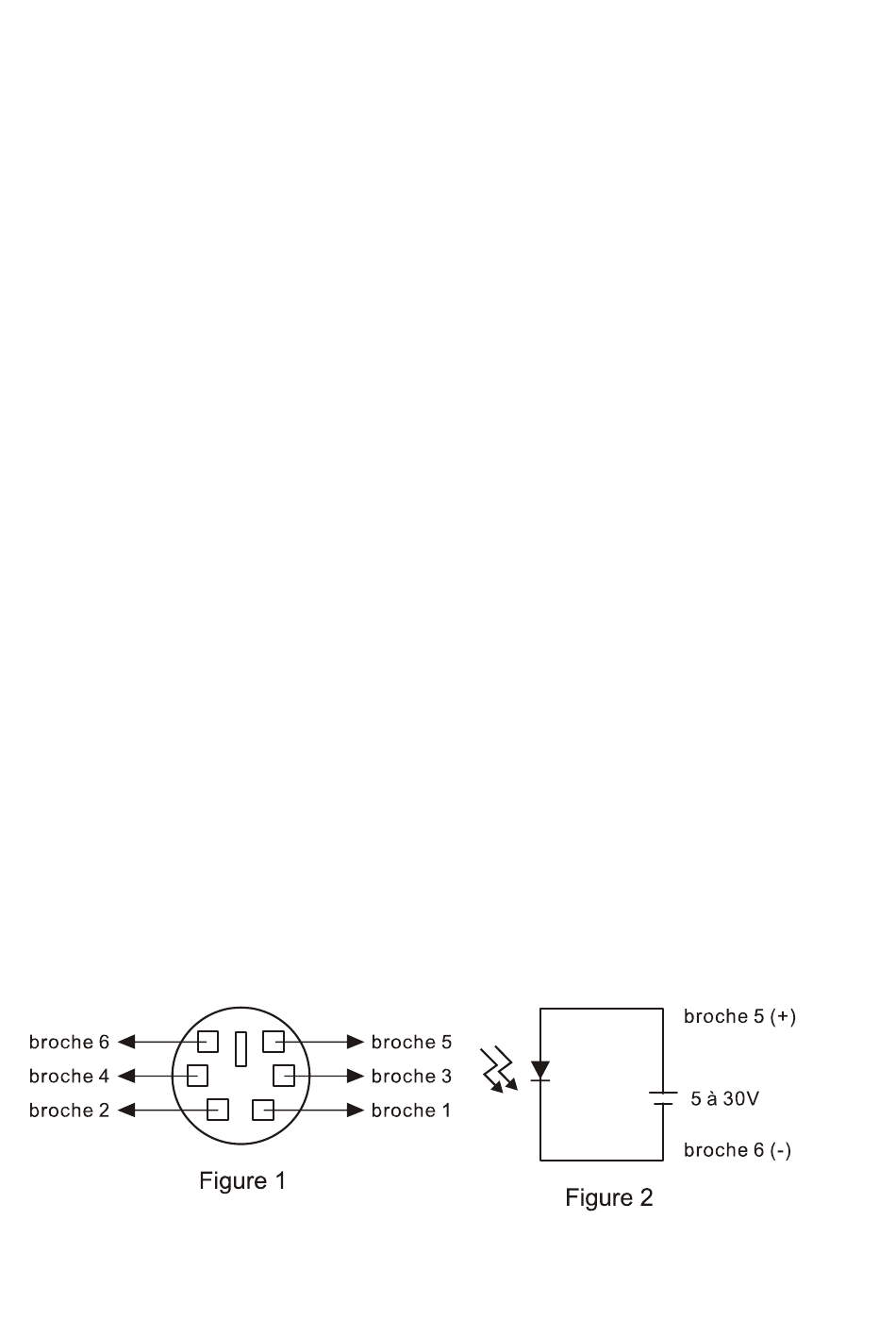

La prise de sortie d'alarme (référez-vous à la Figure 1), située au sommet de l'appareil, peut être
utilisée pour déclencher des dispositifs d'alarme ou de commutation externes lorsque les limites
d'alarme haute/basse programmées sont atteintes. Pour activer cette fonction, une source
d'alimentation externe (5 à 30 V DC, 5 mA max.) doit être utilisée pour alimenter l'appareil connecté.
Connectez la source d'alimentation (5 à 30 V DC) entre la broche 5 (+) et la broche 6 (-) du
connecteur (référez-vous à la Figure 2). Pour la sortie d'alarme haute, connectez un appareil entre
la broche 1 (+) et la broche 2 (-) (référez-vous à la Figure 3). Pour la sortie d'alarme basse,
connectez un appareil entre la broche 3 (+) et la broche 4 (-) (référez-vous à la Figure 4).
7
421509-fr-FR_v2.6 8/16
