Caractéristiques techniques
Le ballon tampon doit toujours être raccordé à un circuit de chauffage fermé. Les parois intérieures du ballon ne sont
pas recouvertes d'une couche d'émail.
Le ballon PS2F est fourni avec des fermetures de bride équipées de raccords pour échangeurs G1" ou G ¾". Si
l'échangeur n'est pas raccordé, utiliser un bouchon sans raccord.
Le ballon peut également être équipé d'une résistance électrique avec raccord G 6/4" d'une puissance jusqu'à 12 kW
(le choix de la résistance doit tenir compte de sa longueur et du diamètre du ballon).

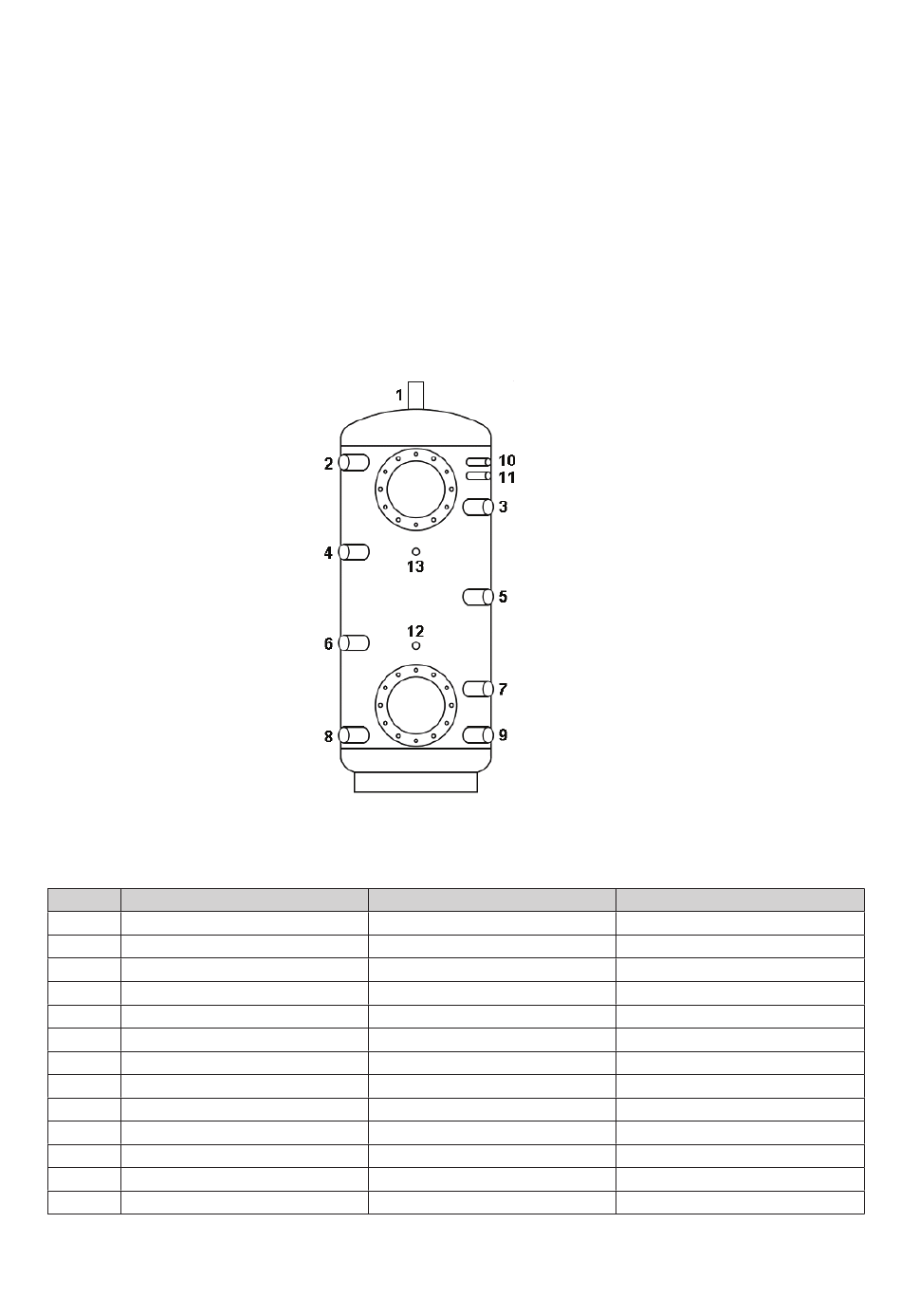

Les raccords du ballon sont utilisés en fonction des circuits de chauffage disponibles. De nombreuses possibilités de
raccord existent, quelques variantes sont données à titre d'exemple dans le tableau suivant:
Raccord
Variante A
1
Sortie vers circuit de chauffage
2
Bouchon
3
Bouchon
4
Résistance électrique
5
Résistance électrique
6
Entrée de pompe à chaleur
7
Retour du circuit de chauffage
8
Sortie vers pompe à chaleur
9
Robinet de vidange
10
Thermostat de la résistance électrique
11
Sonde pour pompe à chaleur
12
Thermomètre
13
Sonde pour système solaire
PS2F
Variante B
Sortie vers circuit de chauffage
Entrée du foyer insert
Sortie vers chaudière à bois
Bouchon
Bouchon
Bouchon
Retour du circuit de chauffage
Sortie vers foyer insert
Robinet de vidange
Thermomètre
Sonde de température du ballon
Bouchon
Sonde pour système solaire
- 3 -
Variante C
Purgeur d'air
Entrée de chaudière gaz
Entrée de chaudière à bois
Sortie vers pompe à chaleur
Sortie vers chaudière gaz
Bouchon
Retour du circuit de chauffage
Sortie vers chaudière bois
Robinet de vidange
Thermomètre
Sonde de température ECS
Sonde de température du ballon
Sonde pour système solaire
